ACHTUNG:
Für alle Ports gilt, daß bei Konfigurierung des Ports als Eingang
(Schalterstellung 'OFF') alle acht Ausgangstreiber ICs des jeweiligen
Ports entfernt werden müssen.
Werden die Treiber ICs nicht entfernt ist der Port nicht als Eingang
funktionsfähig; eine Beschädigung des Moduls tritt allerdings nicht auf.

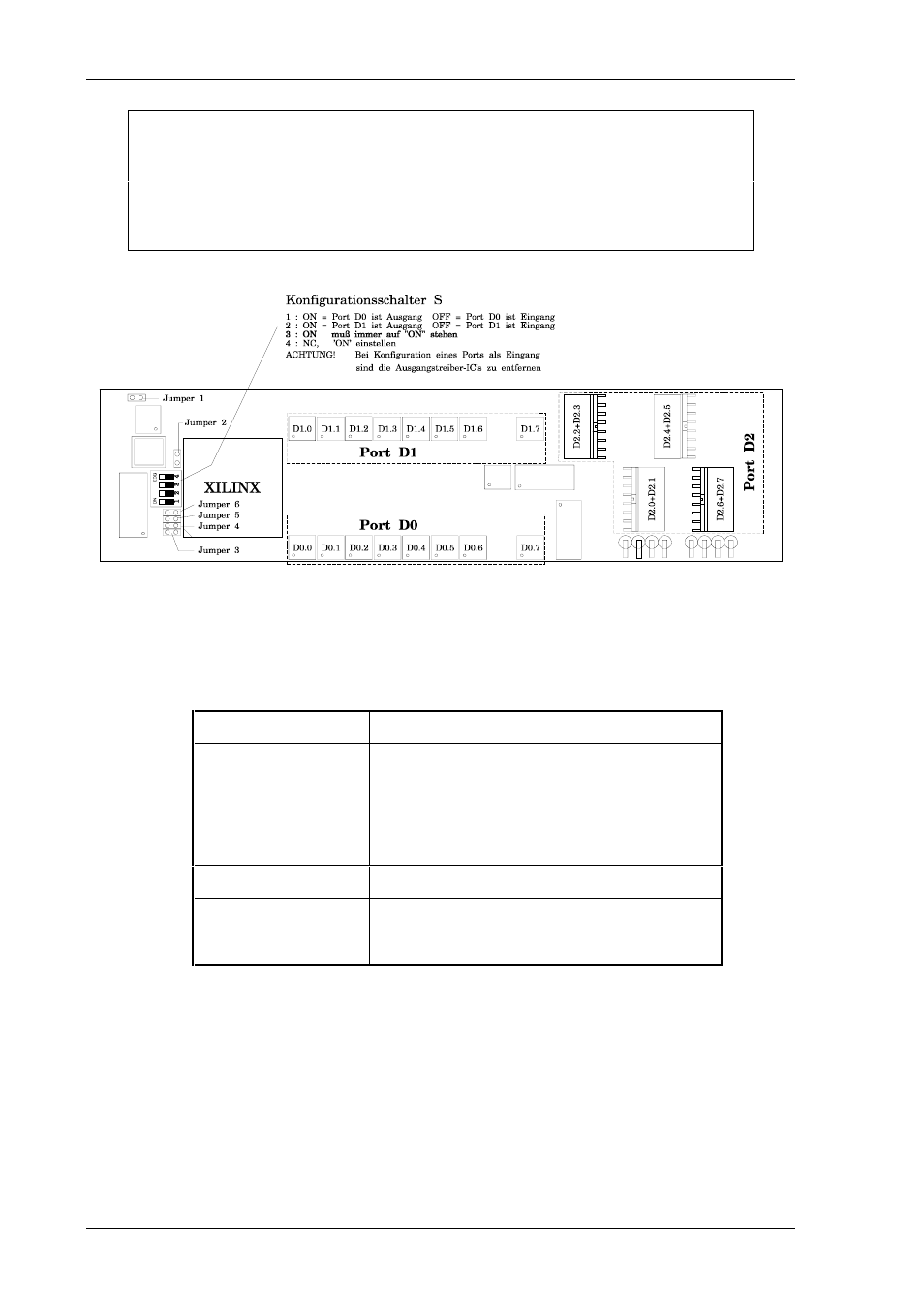

Ansicht Unterseite der M1600-XILINX-Platine
Mit den Jumpern 1 bis 2 sind folgende Modulkonfigurationen möglich :
Jumper 1
Watchdog Ein / Aus
Ist der Jumper gesteckt, ist die Sicherheitsfunktion
'Watchdog' ausgeschaltet (gilt nur für DO und D1).
Das bedeutet, im Fehlerfall werden gesetzte Ausgänge
nicht ausgeschaltet.
Für die 8 Leistungsausgänge (D2) ist die
Sicherheitsfunktion immer aktiv.
Jumper 2
Latch Ein / Aus
In der Standardeinstellung ist der Jumper gesteckt. Das
bedeutet,die Eingangssignale werden nur alle
6,8 msec eingelesen, sonst permanent.
