4. Installationshinweise
Montage
Das M1610 wird mit LWL Steckverbindern (Toshiba TOCP155) an den II/O Lichtleiterring
angeschlossen. Die maximale LWL-Kabellänge bis zu den Nachbarboxen sollte 45m bei
Kunststofflichtleitern und 600m bei Glasfaser nicht übersteigen. Diese Werte gelten nur, wenn
beim Verlegen der LWL-Kabel Biegeradien von min. 30 mm eingehalten werden. Bei
Verwendung von Kunststofflichtleitern ist zur Montage der Stecker kein Spezialwerkzeug
erforderlich.
Die Montage des M1610 erfolgt dezentral an der Maschine oder im Schaltschrank durch
einfaches Aufschrauben auf eine Gerätetragschiene nach DIN EN 50022 oder DIN EN 50035.
Konfiguration
Die Ports auf dem M1610 sind fest als Ausgangsport konfiguriert.

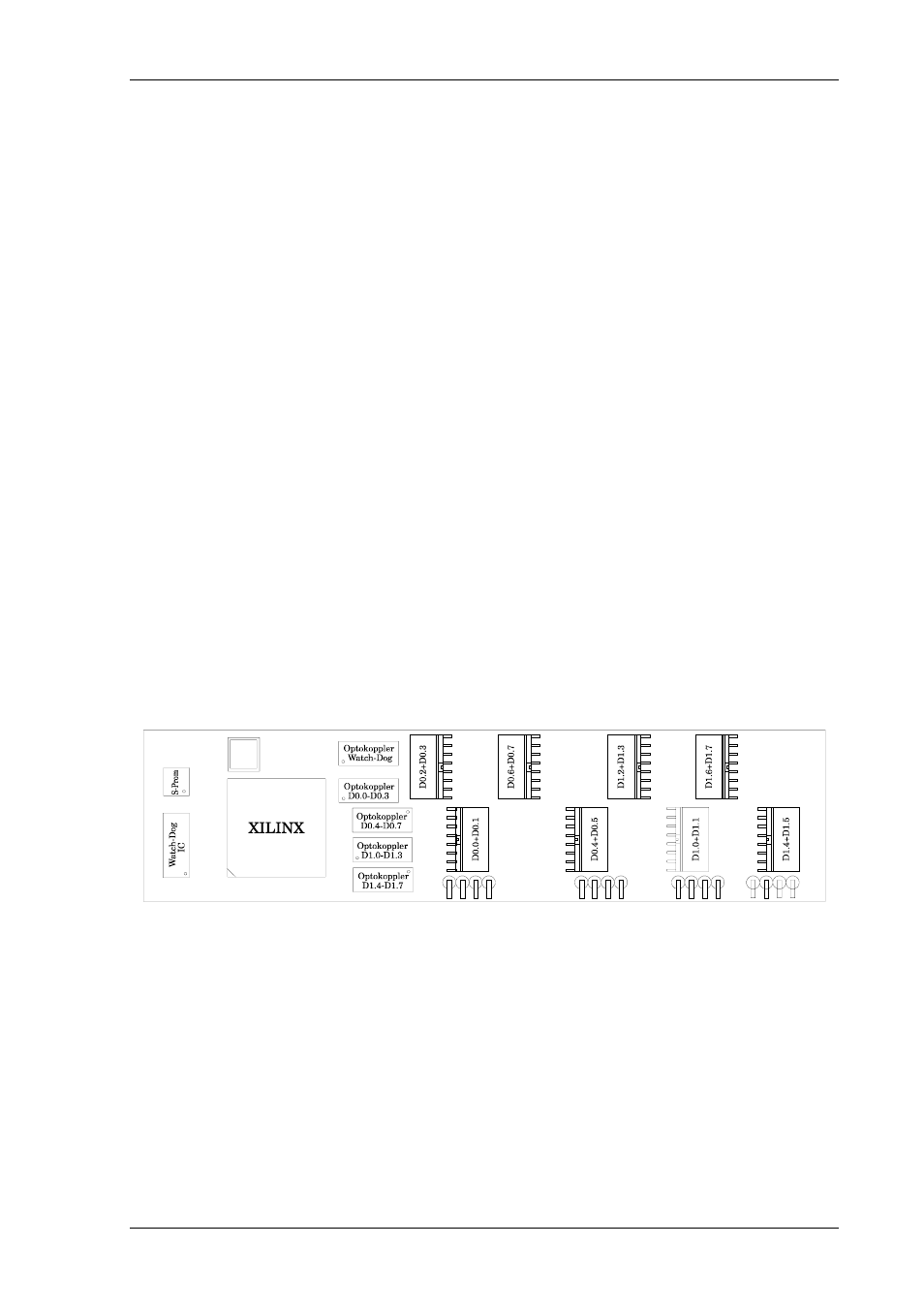

Ansicht Unterseite der M1610-XILINX-Platine
