Technische Daten

FM33xx

7

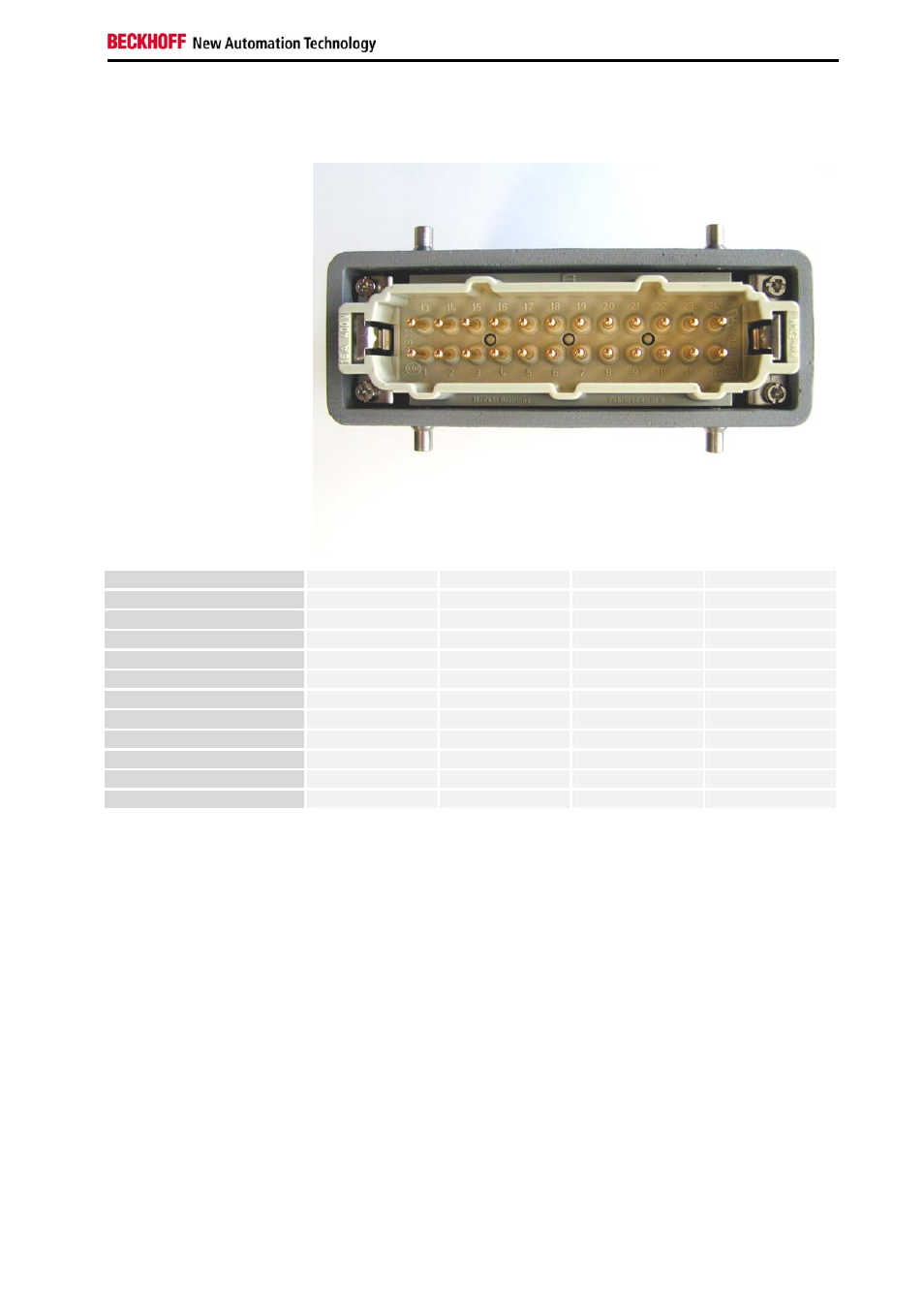

Anschlussbelegung der 24-poligen Steckerleiste

Pin-Belegung FM3312

Pin 1

TC1+

Pin 13

TC1-

Pin 2

TC2+

Pin 14

TC2-

Pin 3

TC3+

Pin 15

TC3-

Pin 4

TC4+

Pin 16

TC4-

Pin 5

TC5+

Pin 17

TC5-

Pin 6

TC6+

Pin 18

TC6-

Pin 7

TC7+

Pin 19

TC7-

Pin 8

TC8+

Pin 20

TC8-

Pin 9

TC9+

Pin 21

TC9-

Pin 10

TC10+

Pin 22

TC10-

Pin 11

TC11+

Pin 23

TC11-

Pin 12

TC12+

Pin 24

TC12-
