1

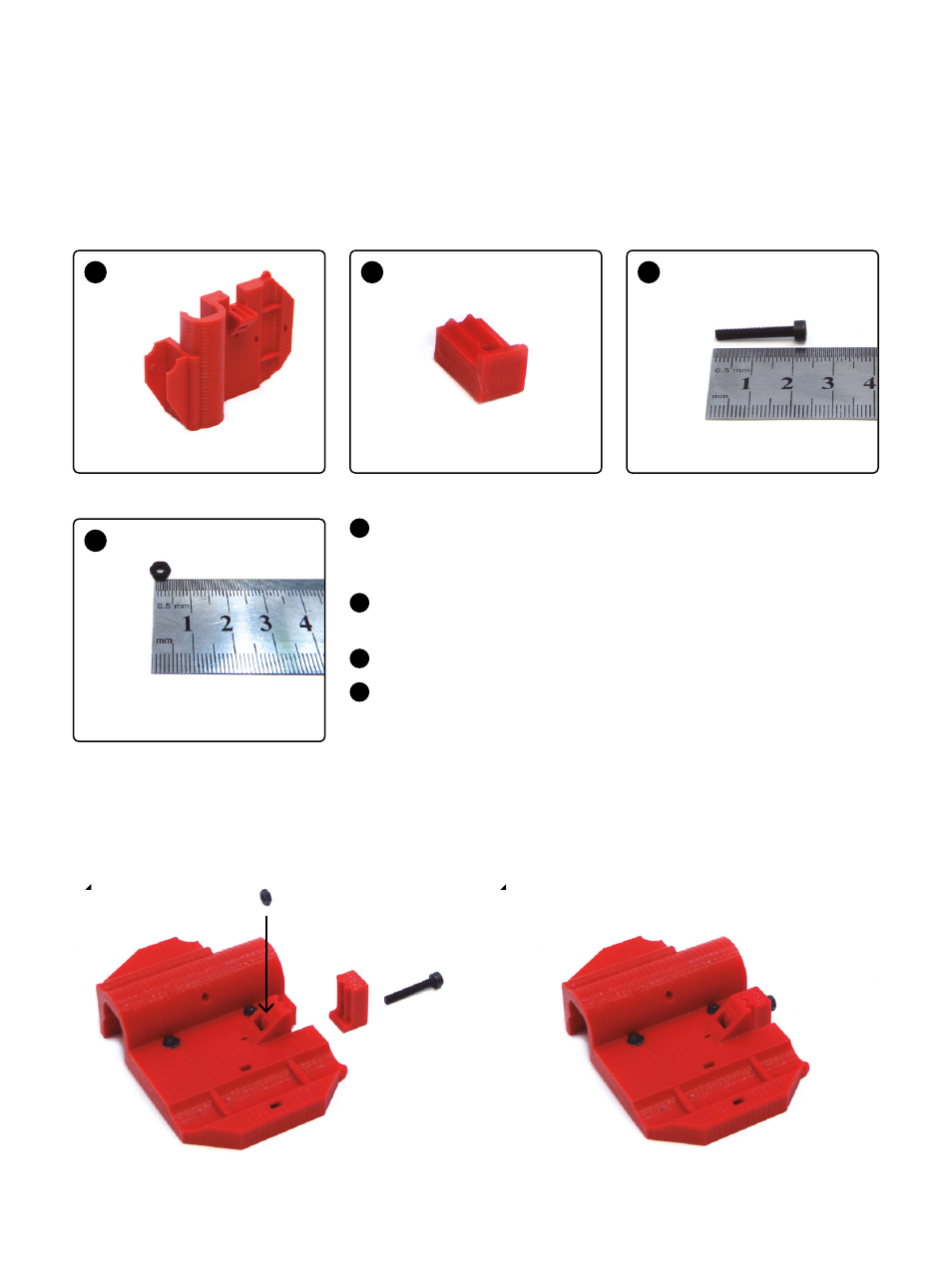

Schlitten vorbereiten
1 x 1 x 1 x
1 x
Gedruckter X-Achsen-Schlitten A
Schlitten der X-Achse an dem der Extruder befestigt wird. Angepasst für
die Verwendung der Kabelführungskette.
Gedruckter X-Achsen-Schlitten B
Teil für die Befestigung des Riemens der X-Achse an den Schlitten.
M3 Schraube x 20 mm
M3 Mutter
A B C
D
A
B
C
D
1 2
