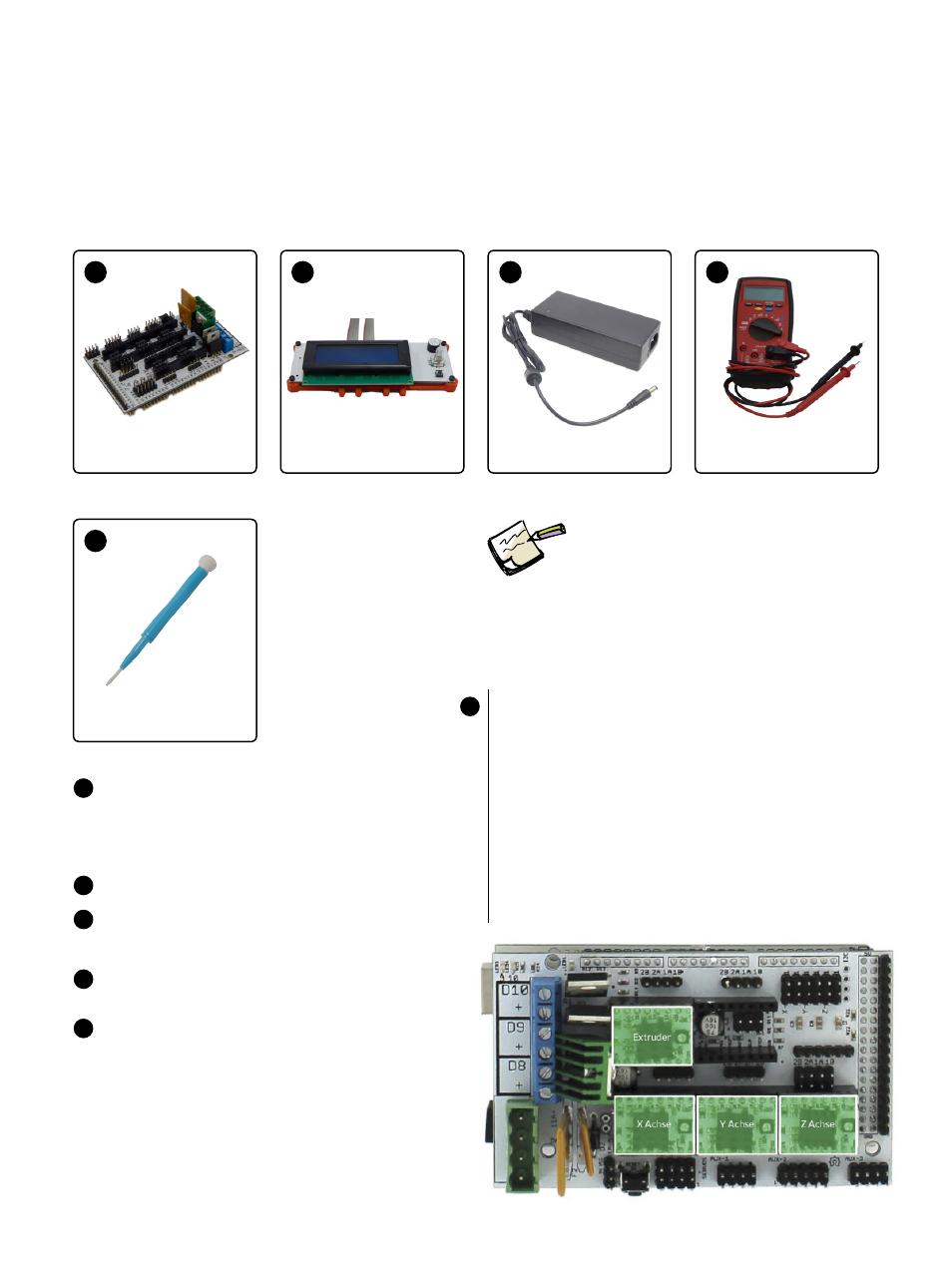

Ramps 1.4
Freaduino Mega 2560 v1.2. Design abgeleitet
von der Arduino Mega 2560 + Ramps 1.4, mit
Kühlkörper auf der MOSFET des Heizbetts.
LCD
Vorbereitetes Netzteil
220 AV 12 DC, 100 W
Multimeter
Nicht im Lieferumfang inbegriffen
Keramik-Trimmer
Keramischer Schraubenzieher für die
Treiberjustierung der bipolaren Nema 17
Schrittmotoren.
2
Kalibrierung der Treiber
1 x 1 x
A D
1 x
B
1 x
C
A
B
C
E
D
1 x
E
Driver Spannung
(V)
Stromstärke (Treiber +
Platine = Gesamt mA)
X Achse 0,93 V 250 + 100 = 350 mA
Y Achse 0,93 V 250 + 100 = 350 mA
Z Achse 1,18 V 400 + 100 = 500 mA
Extruder 1,18 V 680 + 100 = 780 mA
Spannung und Stromstärke jedes Treibers
Dieser Schritt ist nicht notwendig um den
Drucker in Betrieb zu nehmen und wird
nicht empfohlen wenn du kein Experte in
diesem Bereich bist.
Für die Kalibrierung muss die RAMPS
nicht getrennt werden.
F
