BRONKHORST HIGH-TECH B.V.
9.19.044 Seite 13
2.13 Elektromagnetische Verträglichkeit
Bedingungen für die Erfüllung der EMC-Anforderungen
Alle in diesem Handbuch beschriebenen Systeme tragen das CE-Zeichen. Sie müssen daher den EMC-
Anforderungen für diese Ausrüstungen entsprechen. Jedoch ist die Übereinstimmung mit den EMC-
Anforderungen nur möglich unter Verwendung der richtigen Kabel und Anschlüsse.
Für einwandfreie Verbindungen kann Bronkhorst High-Tech Standardkabel liefern. Anderenfalls sind die
unten aufgeführten Richtlinien zu beachten.

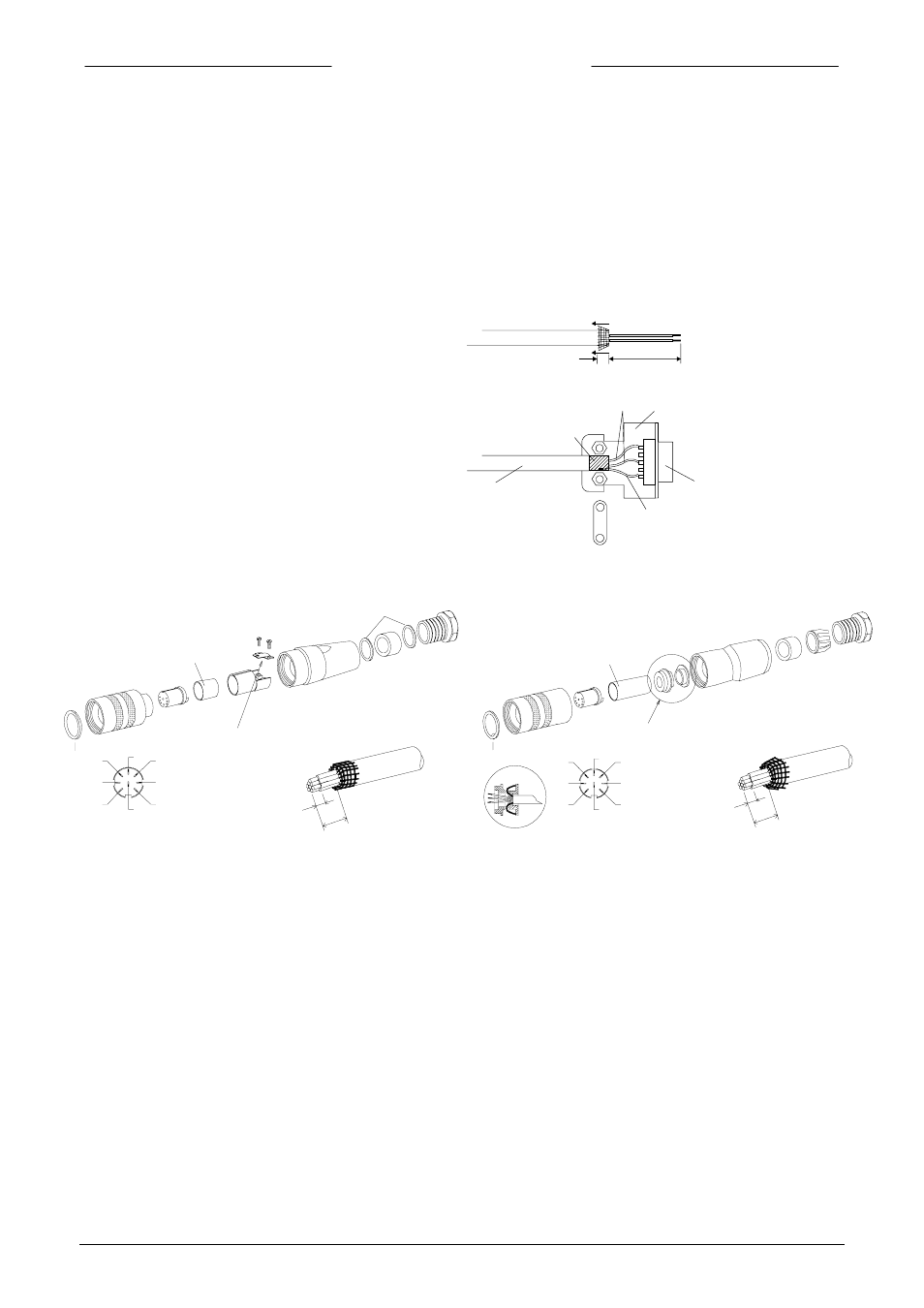

1. D-Stecker-Montage
2. Stecker LIQUI-FLOW
Anmerkung:
Wenn das System an andere Geräte angeschlossen wird (z.B. PLS oder SPS), vergewissern Sie sich,
daß die Abschirmung hierdurch nicht beeinträchtigt ist. Verwenden Sie keine nicht abgeschirmten
Kabelanschlüsse.
1.
Bei dem Anschluß eines FLOW-BUS S(F)TP-Datenkabels an RJ45-Stecker befolgen Sie die
Anweisungen des Herstellers. Es müssen unbedingt abgeschirmte, paarweise verdrillte Kabel und
abgeschirmte RJ45-Modularanschlußbuchsen verwendet werden.
2. Bei Profibus-DP-, Modbus oder DeviceNet-Datenkabelanschlüssen folgen Sie den Anweisungen des
Kabellieferanten für das das jeweilige Feldbus-System.
2.14 Elektrostatische Entladung
Das Instrument enthält elekrtonische Bauteile wie empfindlich gegen Beschädigungen durch elektrostatische
Entladungen sind. Eine sorgfältige Behandlung muß während der Installation, dem Ausbau und dem
elektrischen Anschluß gewährleistet werden.
stülpen Sie die Kabelabschirmung über das Kabel zurück
(die Abschirmung muß das Kabel umschließen).
Legen Sie ein Kupferband um die
Abschirmung.
Löten Sie einen Draht mit schwarzer
Isolierung an das Kupferband und
verbinden Sie ihn mit Pin 9 des Steckers.
20 mm
8 mm
D-Stecker Gehäuse,
metallisiert
Stecker
andere Drähte
Schwarzer Draht
(Abschirmung)
Kupferband
abgeschirmtes Kabel,
z.B. LAPP LiYCY
8 DIN AMPHENOLSTECKER
Serie C091 31D008 200 2
O-RING
KABEL LIYCY 8x0.25mm
2.5
20 m m
2
METALLRING
Löt-Seite
Amphenol 8-pin
DIN Stecker weiblich
5
7
3
8
6
2
4
1
TRANSPARENTE HÜLSE
STÜLPEN SIE DIE KABELABSCHIRMUNG ZURÜCK ÜBER
DAS KABEL (DIE ABSCHIRMUNG MUSS DAS KABEL
UMSCHLIESSEN).
KABELABSCHIRMUNG SOLLTE AN DAS
STECKERGEHÄUSE ANGESCHLOSSEN SEIN.
LÖTKONTAKTE MIT SCHRUMPFSCHLAUCH
BRE 160 SCHWARZ ODER EQ.
SERIE 423 99.5672.19.08
O-RING
DETAIL
KABEL LIYCY 8x0.25mm
20 m m
4.0
DETAIL
2
8 DIN ANSCHLUßSTECKER BINDER
schwarze Hülse
STÜLPEN SIE DIE KABELABSCHIRMUNG DES
SCHWARZEN KABELS ÜBER DAS KABEL
(DIE ABSCHIRMUNG MUSS DAS KABEL UMSCHLIESSEN).
KABELABSCHIRMUNG SOLLTE AN DAS
STECKERGEHÄUSE ANGESCHLOSSEN SEIN.
LÖTKONTAKTE MIT SCHRUMPFSCHLAUCH
BRE 160 SCHWARZ ODER EQ.
Löt-Seite
Amphenol 8-pin
DIN Stecker weiblich
1 3
7
8
6
5
2
4
