1.3 Spannungsversorgung
Jedes E-5700-Gehäuse enthält eine Spannungsversorgung.
Es sind maximal 6 Kanäle verfügbar. Die max. Anzahl der Geräte hängt von der individuellen
Leistungsaufnahme jedes einzelnen Gerätes ab.
Der Netzteileingang verfügt über einen Ein-/Aus-Schalter und eine Sicherung an der Rückseite. Zur
zusätzlichen Absicherung hat jedes Netzteil eine separate interne Sicherung.
1.4 Ein-/Ausgangssignale

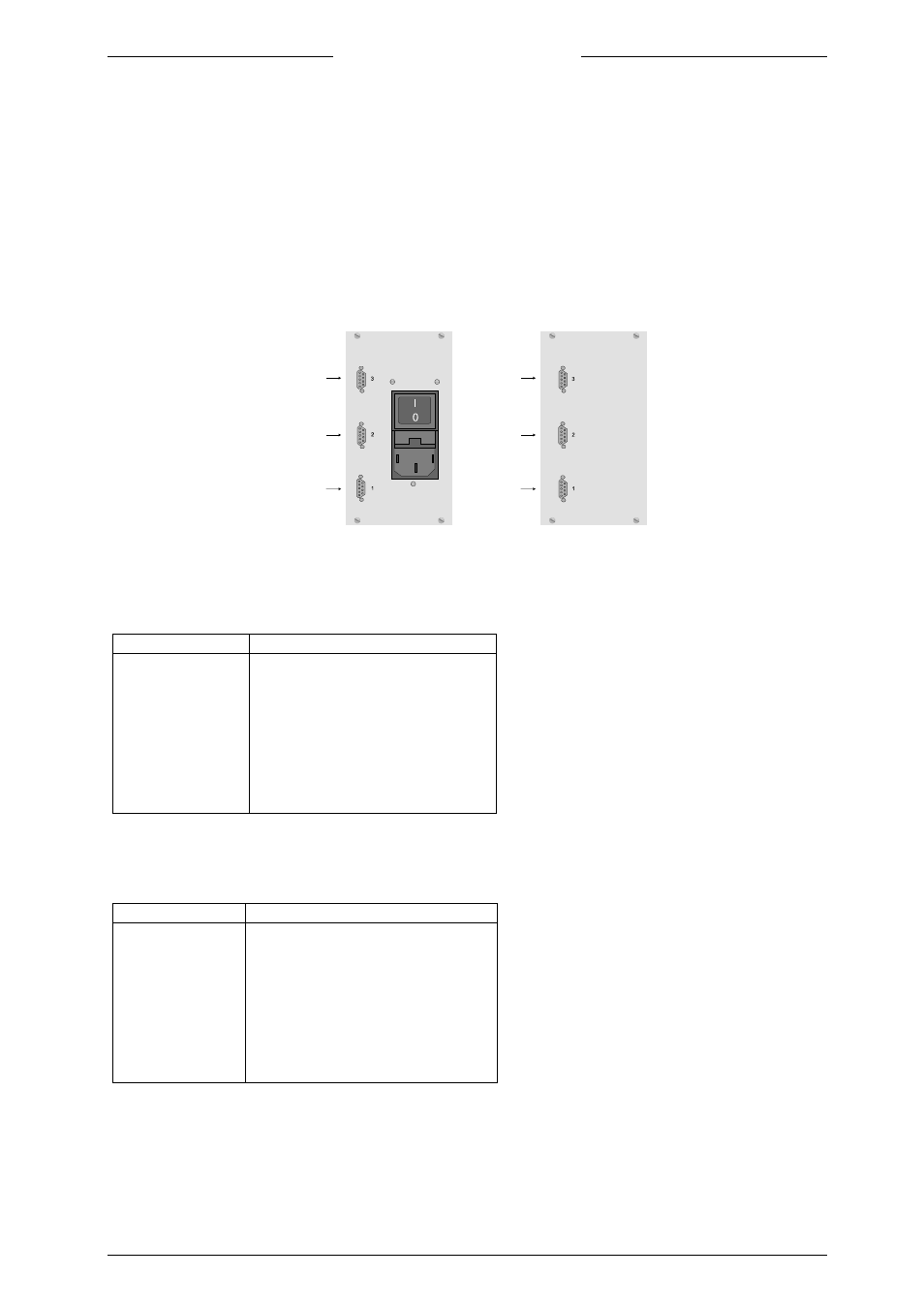

1.4.1 Anschlüsse Rückseite
I/O
ch. 2
ch. 1
I/O
ch. 2
ch. 1
1.4.2 Anschluß an Meß- und Regelgeräte
Die Instrumentenstecker 1 und 2 sind weibliche 9-polige Sub-D-Anschlüsse.
Die Anschlußbelegung ist identisch mit den analogen Instrumenten von Bronkhorst HIGH-TECH B.V.
Pin-Nummer Beschreibung
1 nicht
angeschlossen
2
0-5 (10) Vdc Ausgangssignal
3
0-5 (10) Vdc Sollwertsignal
4 0-Ventil
5 +-Ventil
6
- 15 Vdc Versorgung
7
+ 15 Vdc Versorgung
8 0
V/Masse
9 Erde
(Abschirmung)
1.4.3 Anschlüsse an Fernsteuergeräte
Die weibliche 9-polige Subminiatur-D-Steckbuchse 3 hat folgende Anschlußbelegung:
Pin-Nummer Beschreibung
1
Ext. Ausgang Kanal 1
2
Ext. Ausgang Kanal 2
3 nicht
angeschlossen
4
Ext. Eingang Kanal 1
5
Ext. Eingang Kanal 2
6 nicht
angeschlossen
7 nicht
angeschlossen
8 0
V/Masse
9 Erde
(Abschirmung)
