Installation
D3869-NL Rev B RF DataLink Installationsanleitung
5
Anschlüsse Basisstation

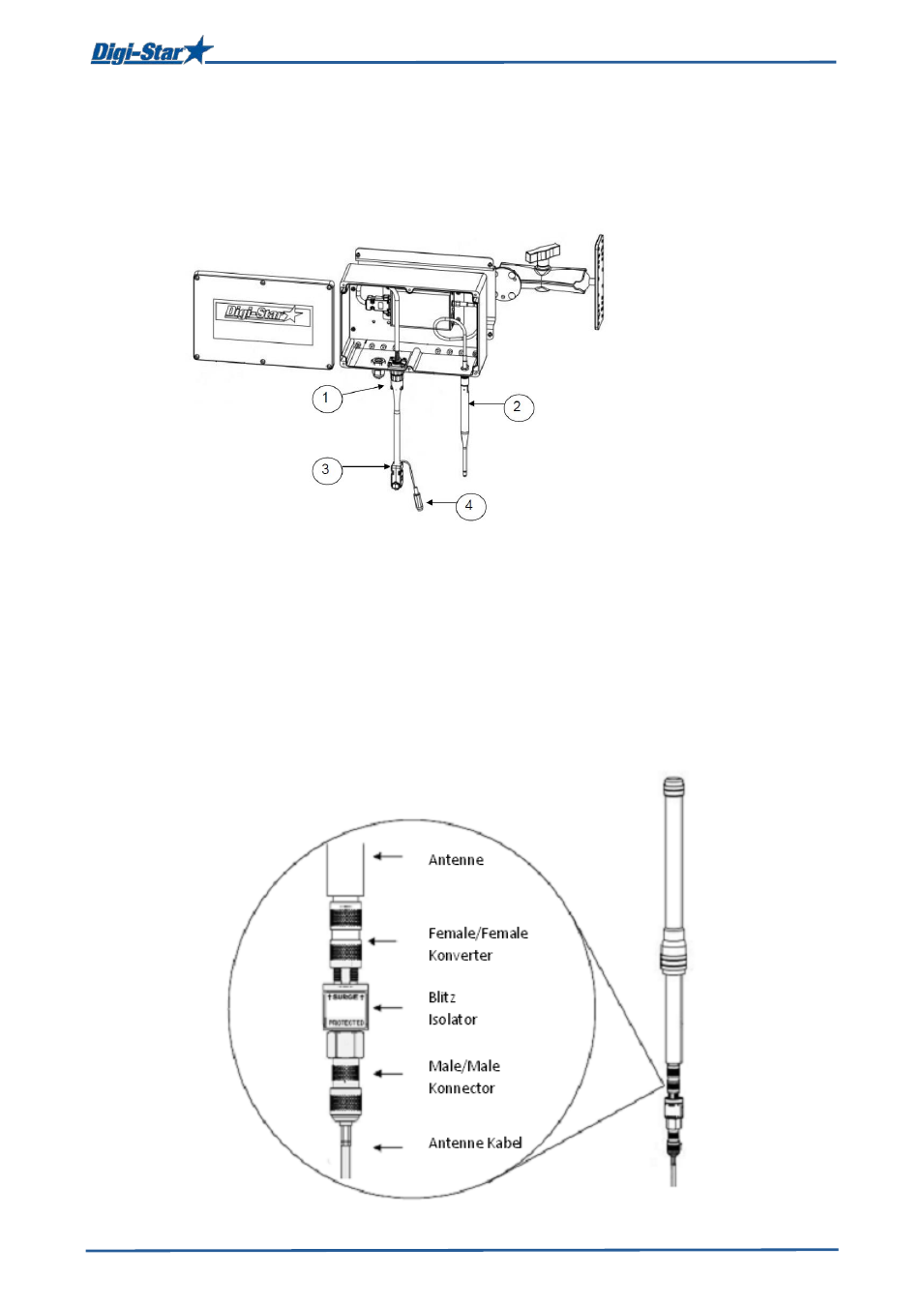

• Schließen Sie die Basisstation gemäß nachstehenden Anweisungen (Abb. 4) an.
1. Schließen Sie das Kabel mit dem 8-poligen Stecker am dafür vorgesehenen Anschluss an.
2. Schließen Sie die Antenne am Antenneneingang an.
3. Schließen Sie den DB9 (9-poliger Stecker) an der I/0-Schnittstelle Ihres Computers oder
mit dem mitgelieferten USB-Seriell-Adapter an einer USB-Schnittstelle an**.
**Installieren Sie zuerst die Treiber-Software, bevor Sie den Adapter anschließen.
Die Treiber-Software befindet sich auch auf der TMR Tracker-CD.
4. Schließen Sie den 12Vdc-Adapter am Versorgungsanschluss an.
Antenne mit großer Reichweite
Sorgen Sie bei der Verwendung einer Antenne mit großer Reichweite dafür, dass der
Spitzenspannungsschutz gut montiert ist. Siehe Abbildung 5.
Abb. 4
Abb. 5
