Installation
D3709-DE Rev B EZ2400(V) Bedienungsanleitung 19
Kabel anschließen

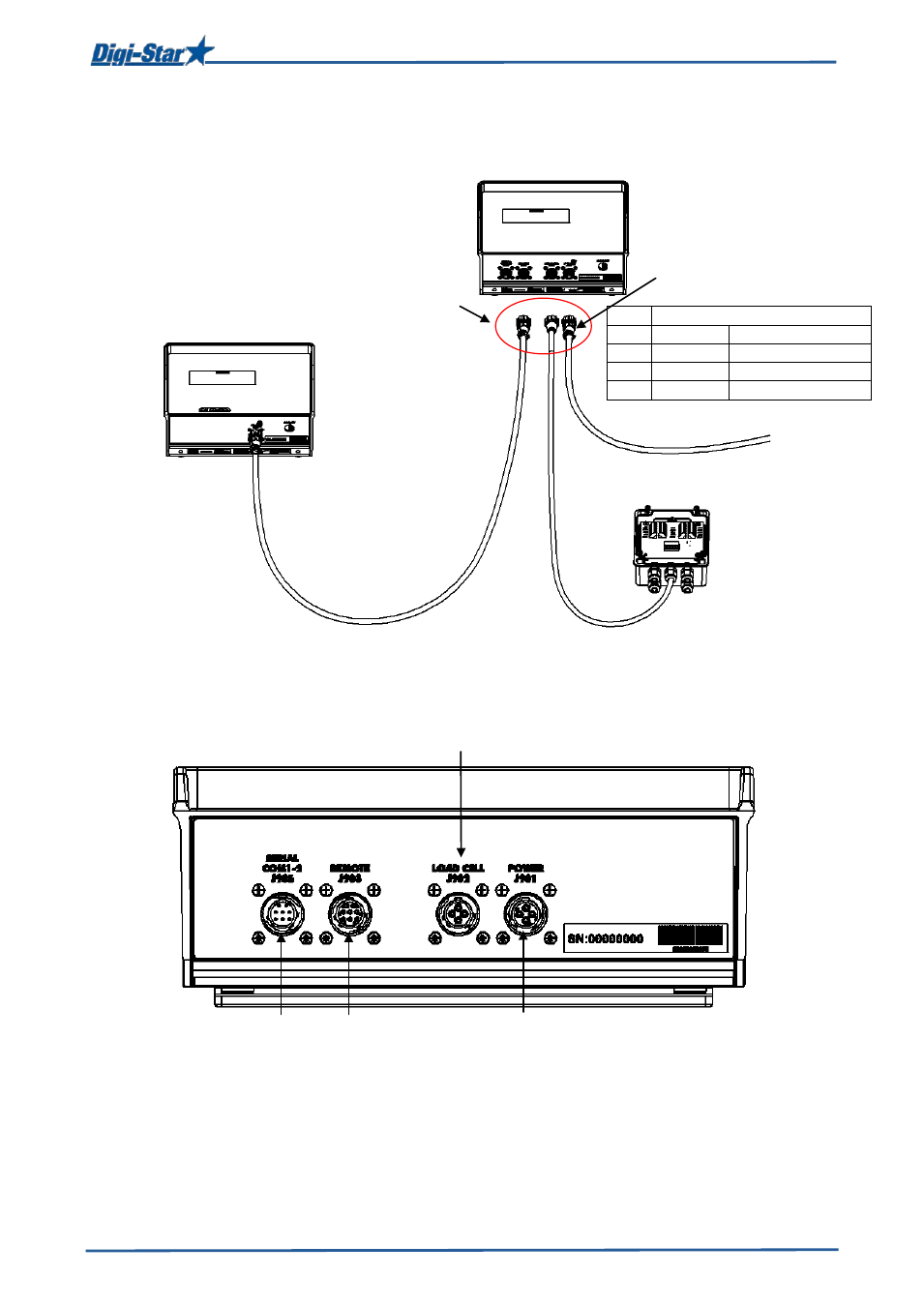

Abb. 2: Anschlussschema für den Wiegeindikator
Abb. 3: Kabelanschlüsse an der Unterseite
Ferndisplay (optional)
Siehe Abb. 4: J-Box Anschlüsse
Speisekabel
Siehe Abb. 1
Wiegeindikator
Anschluss
Digitaleingang/
-ausgang
(optional)
Anschluss
Ferndisplay
(optional) Anschluss
Speisekabel
Anschluss J-Box
Stift zur 12-VDC-Stromversorgung*
1 Rot + 12VDC
2 Schwarz Erde/Masse
3 Orange Relaisausgang
4 Blau Externeingang
* Die Aderfarben in der Tabelle gelten nur für
das Standard Digi-Star kabel.
