Installation
D3804-DE Rev B GT460 Bedienungsanleitung 25
Kabel anschließen

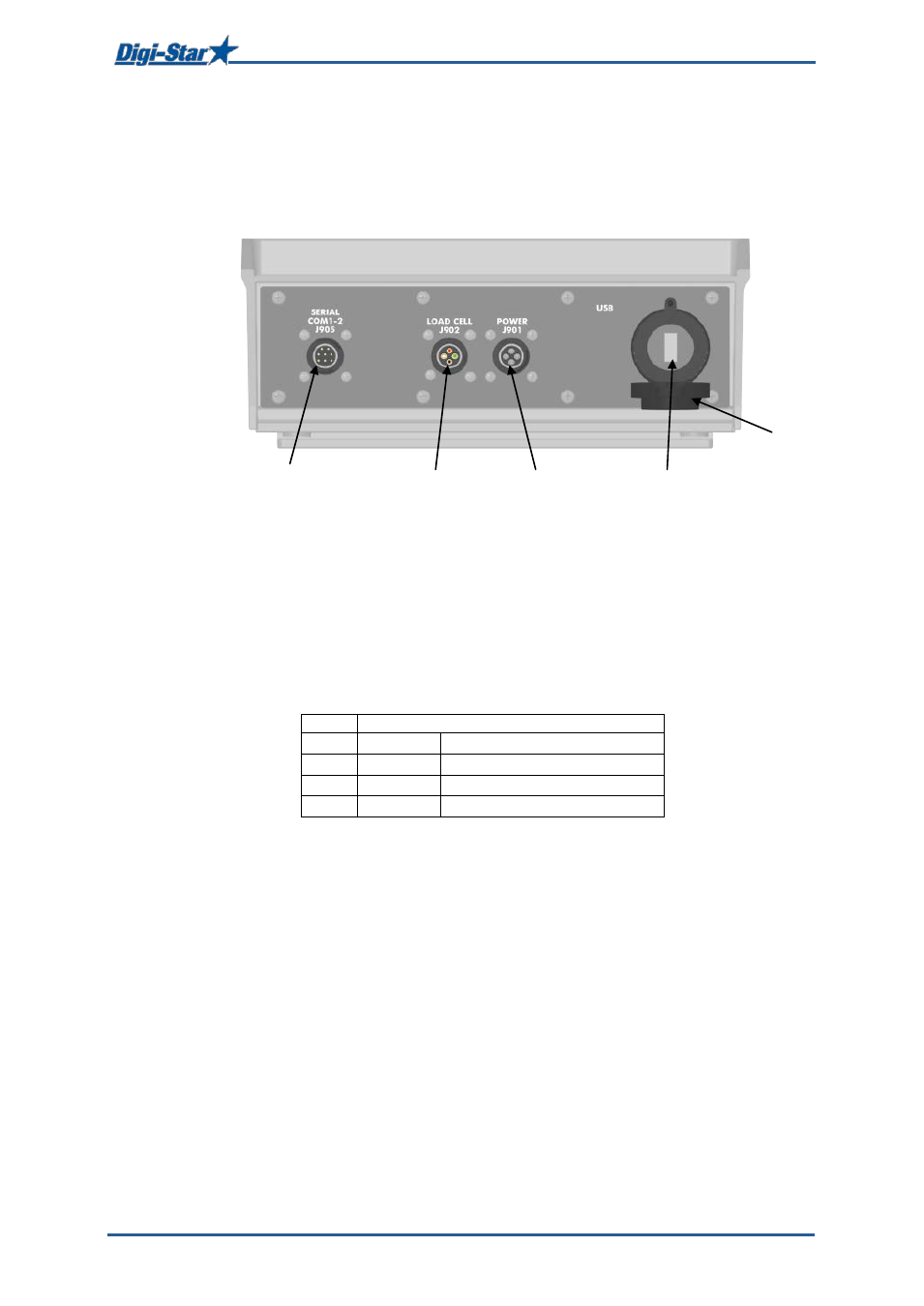

Abb. 2: Kabel Anschließen
Spannungsversorgung
Pin 12-VDC-Anschluss**
1 Rot + 12Vdc
2 Schwartz Masse
3 Orange 12VDC Relaisausgang
4 Blau Externe Eingang
Printer
oder DDL
J-Box
Anschluss
Spannungs
Anschluss
USB
Anschluss
Stellen Sie sicher
das der Deckel
geschlossen ist.
