Digi-Star Stockweigh 300 Benutzerhandbuch
Seite 15
SW300
D3734- DE Bedienungsanleitung
15

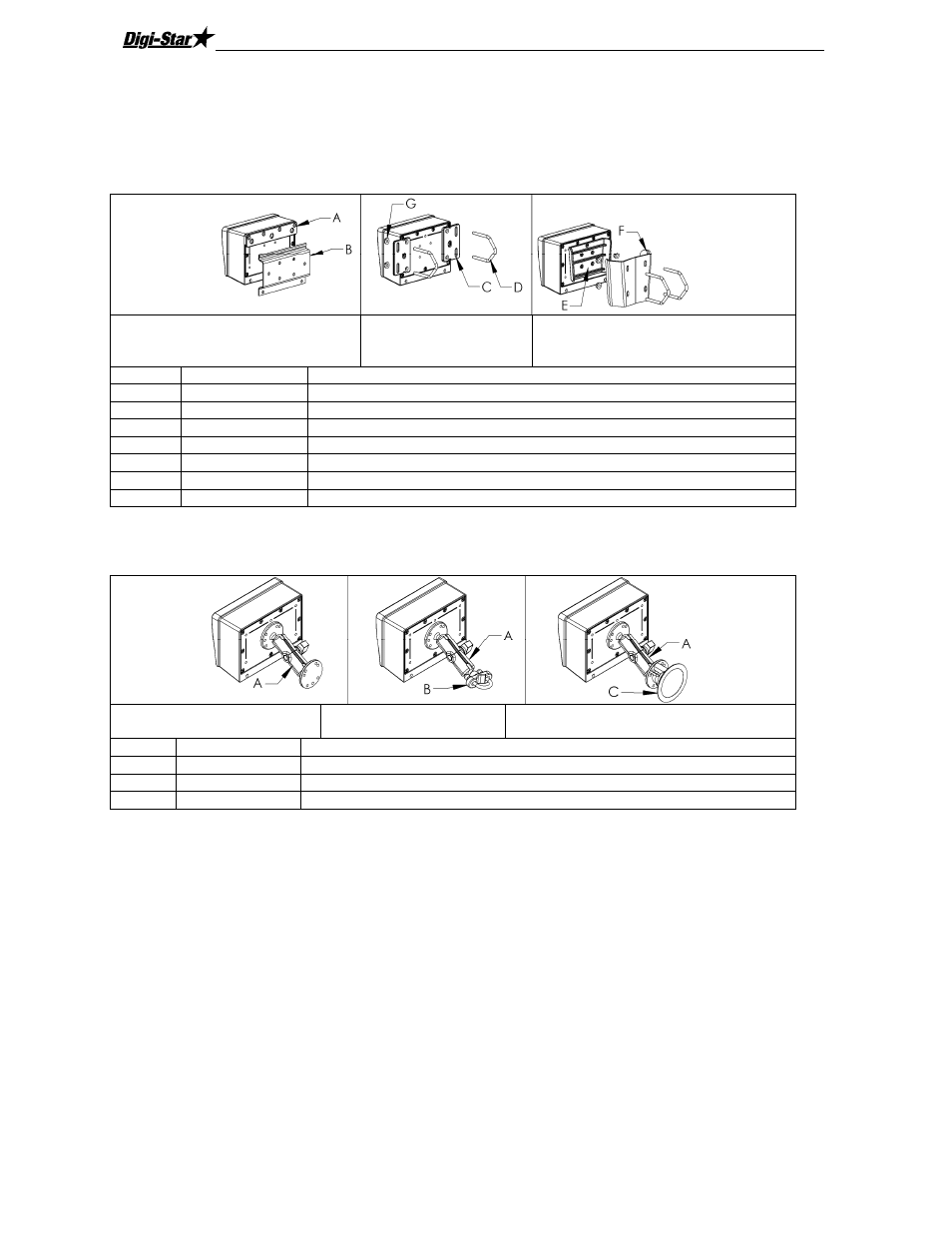

INSTALLATION
Wiegeindikator montieren
RAIL MOUNT
(mit Aufhängeschiene)
WING MOUNT
(mit Schiene für
Seitenmontage)
WEDGE MOUNT STD mit Keil
TASTE
ARTIKELNR.
BESCHREIBUNG
A
403769
BRACKET – STR TOP MOUNT
B
403980
BRACKET – ROBO MOUNTING
C
403770
BRACKET – WING MOUNT
D
405069
U-BOLT, ¼-20 X 3.25 ZP
E
403771
MODIFIED PLASTIC WEDGE MOUNT
F
405124
WEDGE MOUNT BRACKET, INCLUDES U-BOLTS & NUTS
G
405084
NUT, ¼-20 TOP LOCKING FLANGE
RAM-Halter (Option)
RAM-HALTER Standard
U-BOLT BASE
mit Bügelschraube
TWIST LOCK
mit Saugnapf
TASTE
ARTIKELNR.
BESCHREIBUNG
A
403180
RAM MOUNT
B
403179
MOUNT BASE-1" BALL U-BOLT
C
404230
RAM SUCTION CUP W/TWIST LOCK
ANSCHLÜSSE
Auf der Unterseite des Wiegeindikators befinden sich der Batteriehalter und die
Anschlüsse für Stromversorgung und Wiegestäbe.
Für die Wiegestäbe sind folgende drei Konfigurationen möglich:
• zwei Wiegestabkonnektoren (bei Verwendung einer J-Box oder Wiegestäben mit
Konnektoren)
• zwei Kabelverschraubungen (bei Verwendung von zwei Wiegestäben ohne
Konnektoren)
• zwei Kabelverschraubungen mit Doppelkabeldurchführung (bei Verwendung von vier
Wiegestäben ohne Konnektoren)
Stromanschluss
Verwenden Sie nur den mit dem SW300 mitgelieferten 12 Volt DC-Netzadapter.
