Installation
D3714-DE Rev A EZ3400(V) Bedienungsanleitung
34

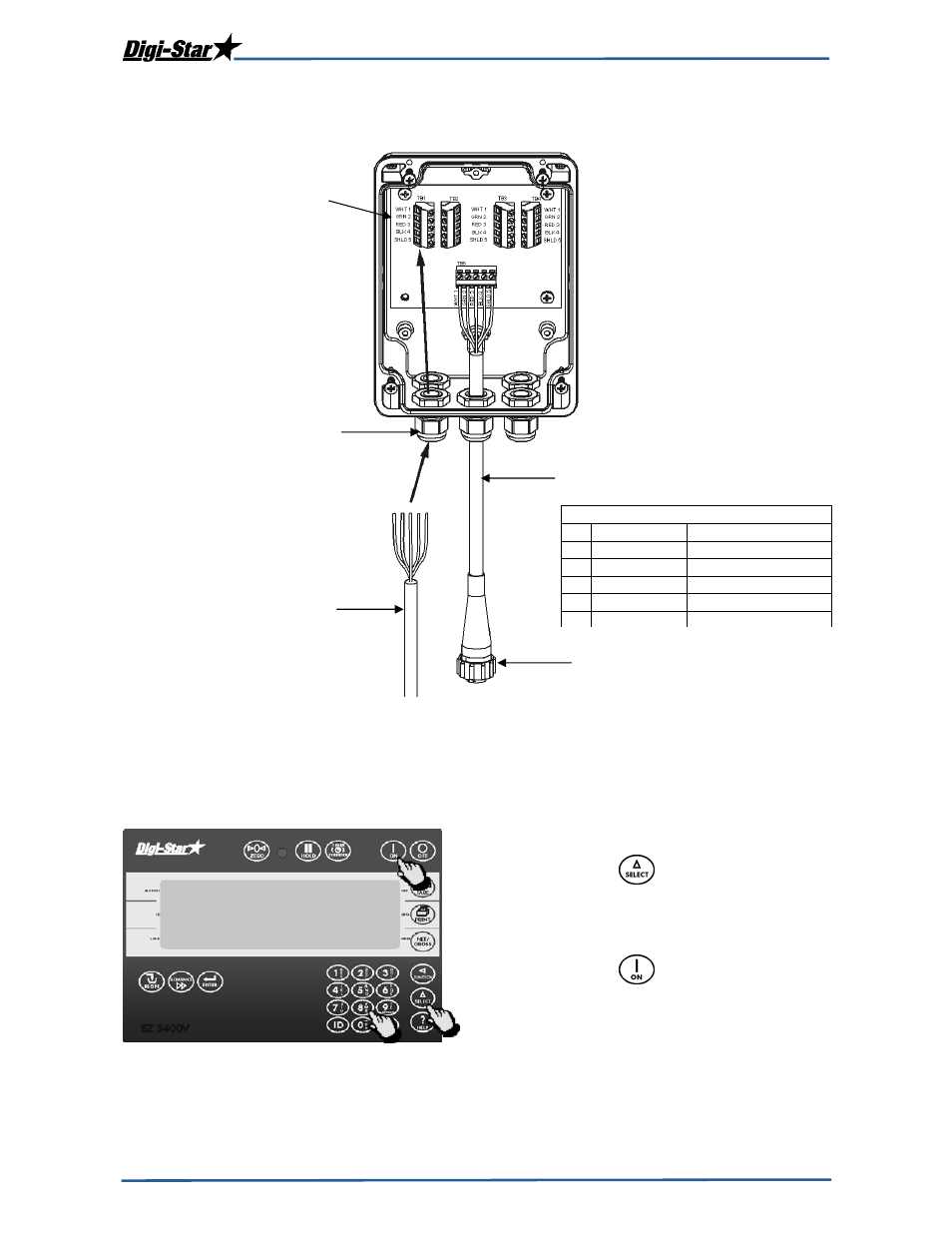

Wiegestäbe an J-Box anschließen
Abb. 4: J-Box Anschlüsse
Konfigurations- und Eichnummern ändern
[SETUP.] & [CAL.]
1. Geben Sie 871 ein.
2. Drücken Sie auf .
3. Der Wiegeindikator zeigt kurz SETUP an,
danach eine 6-stellige Zahl. Geben Sie die
neue Nummer ein.
4. Drücken Sie auf
.
Geben Sie 872 ein und wiederholen Sie alle
Schritte, um die Eichnummer CAL zu ändern.
Adern des
Wiegestabskabels an
Anschlussklemmen
anschließen
Muttern gut anziehen
Wiegestabskabel
J-Box-Kabel
Aderfarben
Stift Farbe
Beschreibung
1
Rot
Stromversorgung
+
2
Grün
Signal
-
3
Weiß
Signal
+
4 Schwarz
Stromversorgung -
4
Transparent
abgeschirmt
J-Box mit 4 angeschlossenen
Wiegestäben
an Unterseite des Wiegeindikators
anschließen, siehe Abb. 3
1/3
2
SETUP
4
3
