Seite 13
Zweirädriger Trimmer
9
SERVICE UND WARTUNG
VOR DER KONTROLLE ODER WARTUNG JEGLICHER GERÄTETEILE SCHALTEN SIE DIE ENERGIEQUELLE AUS, TRENNEN SIE DAS ZÜNDKABEL
VON DER ZÜNDKERZE UND STELLEN SIE SICHER, DASS ALLE SICH BEWEGENDEN TEILE ZUM STILLSTAND GEKOMMEN SIND.
WARNUNG

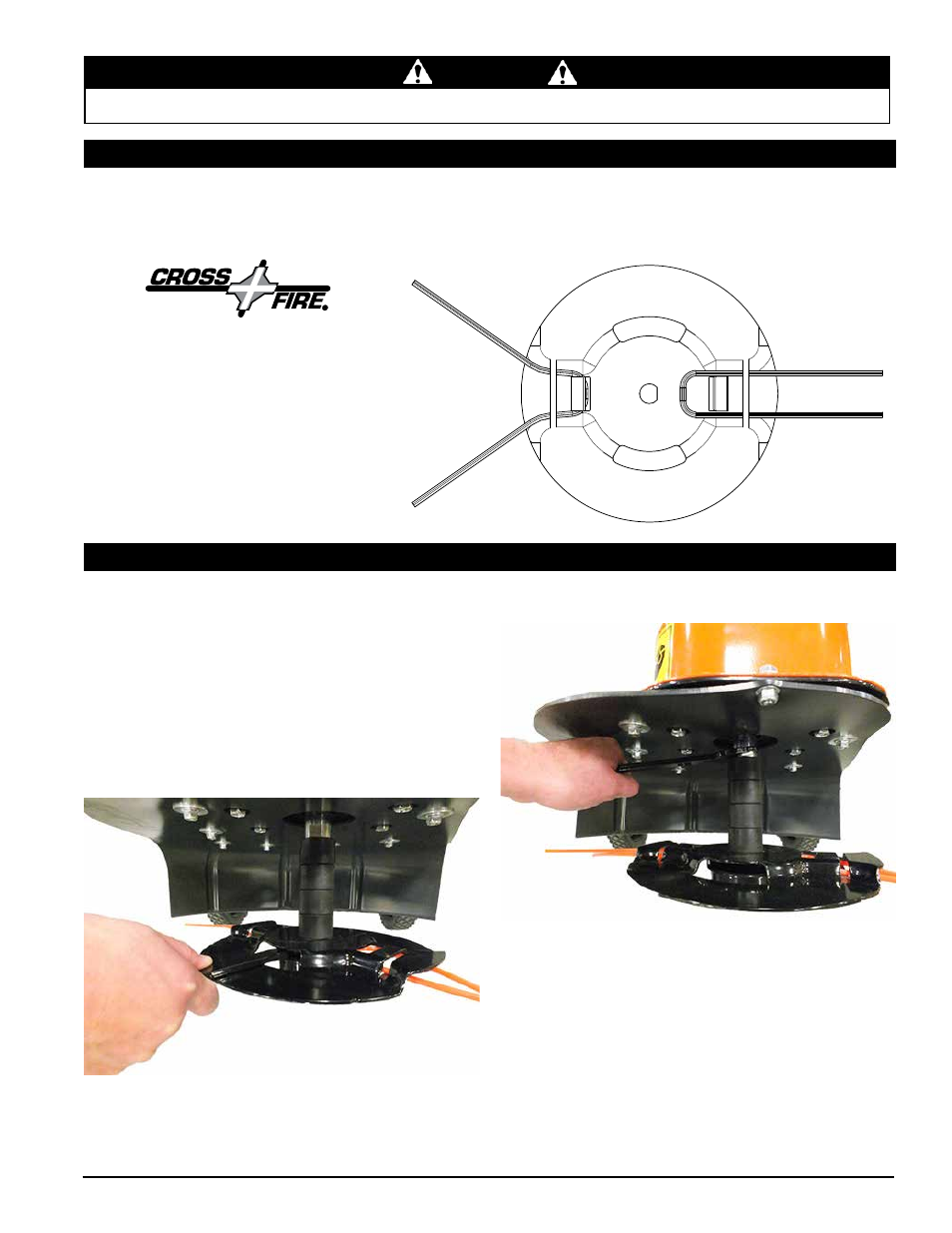

5.3 AUSTAUSCH DES SCHNEiDFADENS
So tauschen Sie den Schneidfaden aus:
1. Falten Sie ein 50 cm (20") langes Stück des
Schneidfadens an der Hälfte. Führen Sie das
gefaltete Stück in den Schlitz der Trimmscheibe
ein, bis der Knick des Schneidfadens über die
Fadenhalterzunge hinausragt.
2. Ziehen Sie den Schneidfaden unter die Zunge,
bis der Faden fest sitzt. Bevor der neue Faden
ordnungsgemäß installiert werden kann,
müssen ggf. gebrochene oder verschlissene
Fadenstücke entfernt werden.
Zweirädrige Trimmer sind standardmäßig mit einem ECHO Cross Fire® Schneidfaden mit 4,45 mm (0,175") Durchmesser ausgestattet.
Ersatz-Schneidfäden sind mit 4,45 mm oder 3,94 mm (0,175" oder 0,155") Durchmesser in ECHO Cross Fire® oder rundem Design
erhältlich. Eine vollständige Liste der Ersatz-Schneidfäden finden Sie in Abschnitt 8 – Optionen.
wARNUNg: Cut Ersetzungsstring
Stücke auf nicht mehr als 20 Zoll (50 cm). Stück länger als 20 Zoll (50 cm) kann und beschädigt die Trimmer Schild.
5.4 EiNSTELLUNg DER SCHNiTTHÖHE
Die standardmäßige Schnitthöhe beträgt 44.5 mm (1-3/4"). Die
Schnitthöhe kann in Schritten von 25 mm (1") erhöht werden. So
verstellen Sie die Schnitthöhe:
1. Führen Sie einen 1-1/16-Zoll-Gabelschlüssel durch die
Öffnung am Trimmscheibenkopf ein und setzen Sie den
Schlüssel an der Laufkugel an.
2. HINWEIS: Der Gabelschlüssel muss wie in Abbildung 5.1
dargestellt mit der schmalen Seite nach rechts ausgerichtet
werden. Dadurch wird verhindert, dass der Schlüssel zum
Entfernen aus dem Scheibenkopfschlitz zurückgedreht
werden muss.
Abbildung 5.1, 1-1/16-Zoll-Gabelschlüssel für die Laufkugel
Abbildung 5.2, 1-Zoll-Gabelschlüssel für das Spindel-Distanz-
stück
3. Setzen Sie einen 1-Zoll-Gabelschlüssel an der Spindel an.
