2. Beschreibung des U46 SE

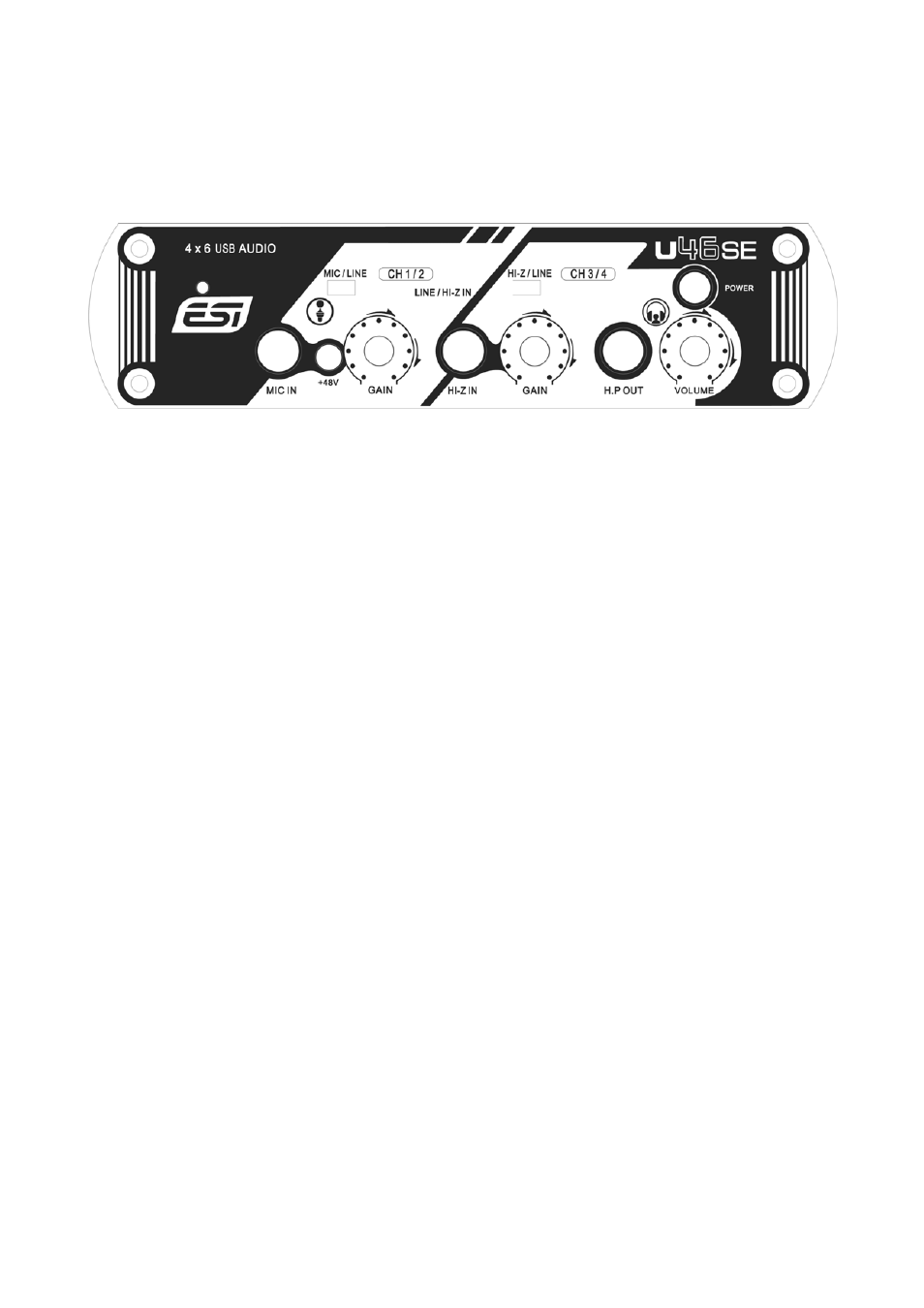

2.1 Frontseite
(1) Kanal 1/2 (CH 1/2) Eingangs Anschluss
- Eingangsquellen Wahlschalter (MIC/LINE): Hier können Sie die Eingangsquelle für den
Kanal 1/2 auswählen.
- Mikrofon Eingangsanschluss (MIC IN): An diesen symmetrischen 6.3mm Klinkenanschluss
kann das Mikrofon angeschlossen werden.
- +48V Phantomspeisung Schalter: Liefert die +48V DC Phantomspeisung am Kanal 1/2 wenn
dieser betätigt ist.
- GAIN Kontrolle für den Mikrofoneingang: Regelt den Eingangspegel des Mikrofons.
(2) Kanal 3/4 (CH 3/4) Eingangs Anschluss
- Eingangsquellen Wahlschalter (HI-Z/LINE): Hier können Sie die Eingangsquelle für den
Kanal 3/4 auswählen.
- HI-Z IN Eingangs Anschluss: An diesen unsymmetrischen 6.3mm Klinkenanschluss können
Sie einen E-Gitarre oder eine Bass-Gitarre anschließen. Beachten Sie, dass Sie an diesem
Eingang nur unsymmetrische Stecker verwenden können.
- GAIN Kontrolle für den Hi-Z-Eingang: Regelt den Eingangspegel z.B. einer E-Gitarre.
(3) Kopfhöhrer Ausgang (HP OUT) mit Lautstärkeregler (VOL): Überwachen (Monitoring) Sie
alle Eingangs- und Ausgangsquellen über den Kopfhörerausgang. Der Ausgangspegel kann
mittels des Kontrollregler eingestellt werden.
(4) Power Schalter: Hier können Sie das Gerät Ein- oder Ausschalten.
