ESI M8U - Handbuch (Seite 3)

M8U ESI
2. Beschreibung von M8U

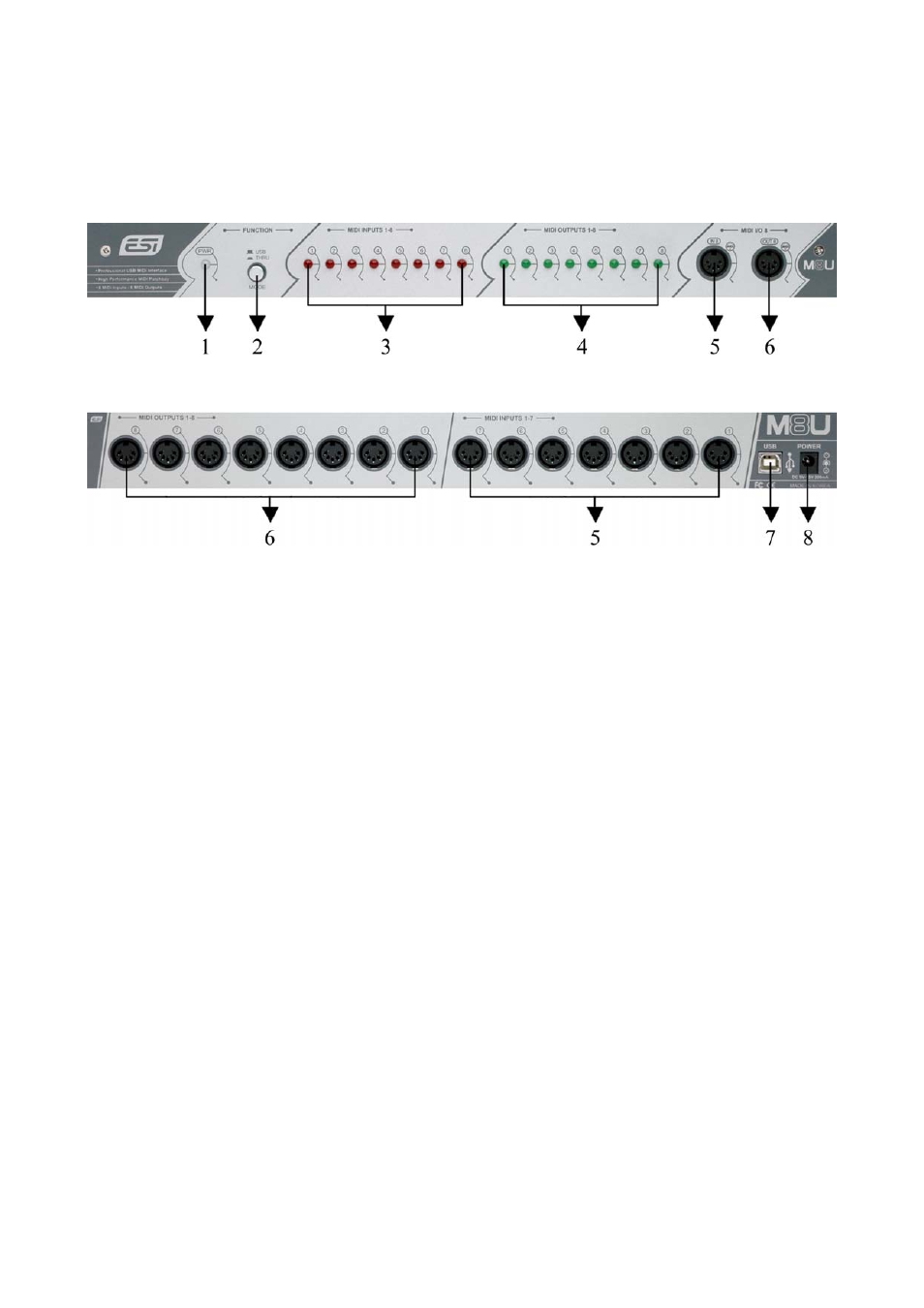

Frontansicht
Rückansicht
1. Power LED
2. USB/THRU Schalter
Hier kann der USB Modus oder einer der Thru Modi ausgewählt werden(*).
USB Modus: Im USB Modus arbeitet M8U als klassiches MIDI Interface – der Normalmodus
sozusagen. Alle MIDI Ein- und Ausgänge werden aus dem Sequencer angesteuert. Das Power
LED leuchtet rot. Durch Betätigen des Schalters wird dann einer der Thru Modi ausgewählt;
nach nochmaligem Betätigen wird wieder der USB Modus ausgewählt.
Thru Modus 1: In diesem Modus werden die Signale jedes Eingang 1:1 an den entsprechenden
Ausgang weitergeleitet – das Signal von Eingang 2 wird also beispielsweise an Ausgang 2
geschickt. Alle LEDs leuchten, nach 2~3 Sekunden gehen die LEDs aus. Das Power LED
leuchtet grün.
Thru Modus 2: Die MIDI-Daten von Eingang 8 werden in diesem Modus an alle Ausgänge
(1~8) gesendet. Die LEDs zu Eingang 8 und Ausgang 1~8 leuchten, nach 2~3 Sekunden gehen
die LEDs aus (bis aus das LED von Eingang 8). Das Power LED leuchtet grün.
Thru Modus 3: Die MIDI-Daten von Eingang 1 werden in diesem Modus an alle Ausgänge
(1~8) gesendet. Die LEDs zu Eingang 1 und Ausgang 1~8 leuchten, nach 2~3 Sekunden gehen
die LEDs aus (bis aus das LED von Eingang 1). Das Power LED leuchtet grün.
* Die drei Thru Modi werden nach und nach durch Drücken der Taste ausgewählt.
3
