LC Schnellstart
LC Schnellstart
www.e
x
acq.com
+1.317.845.5710
+44.1438.310163
USA (Unternehmenshauptsitz)
Europa/Naher Osten/Asien
www.e
x
acq.com
+1.317.845.5710
+44.1438.310163
USA (Unternehmenshauptsitz)
Europa/Naher Osten/Asien
©2013 ExacqTechnologies
#
500-00041
1

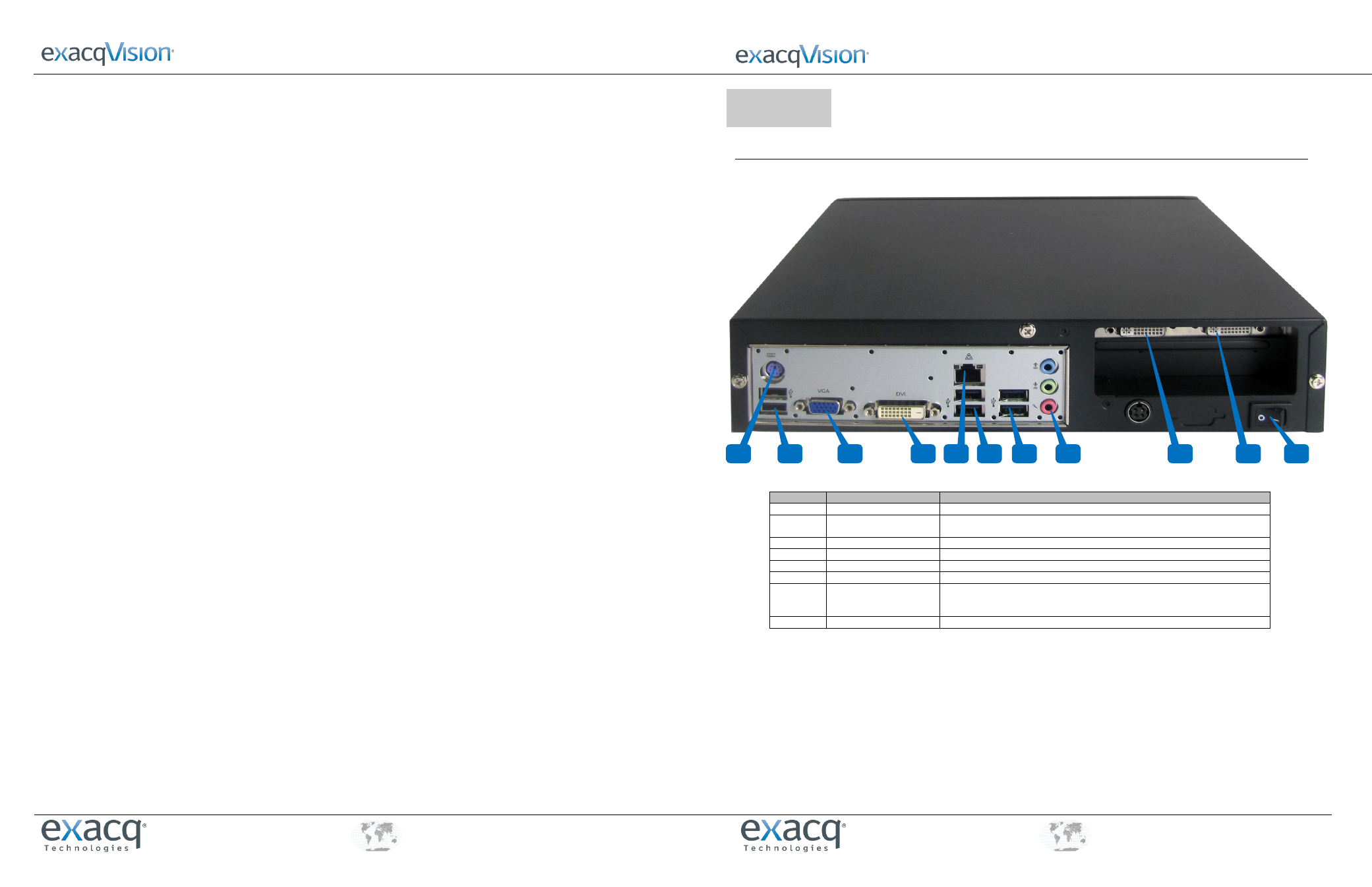

Anschlüsse
Hauptanschlüsse Rückseite
*Bei Verwendung der im Lieferumfang enthaltenen Kabel: Das Kabel mit dem gelben Stecker ist für den Video-Ausgang.
Auf Systemen mit 16 Eingängen ist das gelbe Video-Ausgangskabel nicht für den Anschluss an die Eingänge 9-16 (7b) geeignet.
Positionsnr.
Beschreibung
Anmerkungen
1
PS-2-Port
Kompatible Maus und Tastatur
2
USB (x6)
Kompatible Tastatur, Maus, kompatibler USB-Speicher oder DVD-Brenner;
Maus im Lieferumfang enthalten; mittlere Maustaste aktiviert Bildschirmtastatur
3
VGA-Monitor
4
DVI-Monitor
5
10/100/1000 Ethernet
6
Audio Ein/Aus
Pink (nicht verwendet), grün (Line-Level Stereo-Audioausgang), blau (ebenfalls)
7
Video Ein, Video Aus*
Audio Ein
Systeme mit 8 Eingängen: Eingänge 1-8 und ein Ausgang*; blauer Anschluss wird nicht
verwendet (nicht abgebildet)
Systeme mit 16 Eingängen: Eingänge 1-8 und ein Ausgang* (7a); Eingänge 9-16 (7b)
8
Netzschalter
2a
1
4
3
7a
5
6
7b
8
2b
2c
