MEN-SP BETRIEBSANLEITUNG DEUTSCH 71576597 - 11/09
Seite 15 von 32

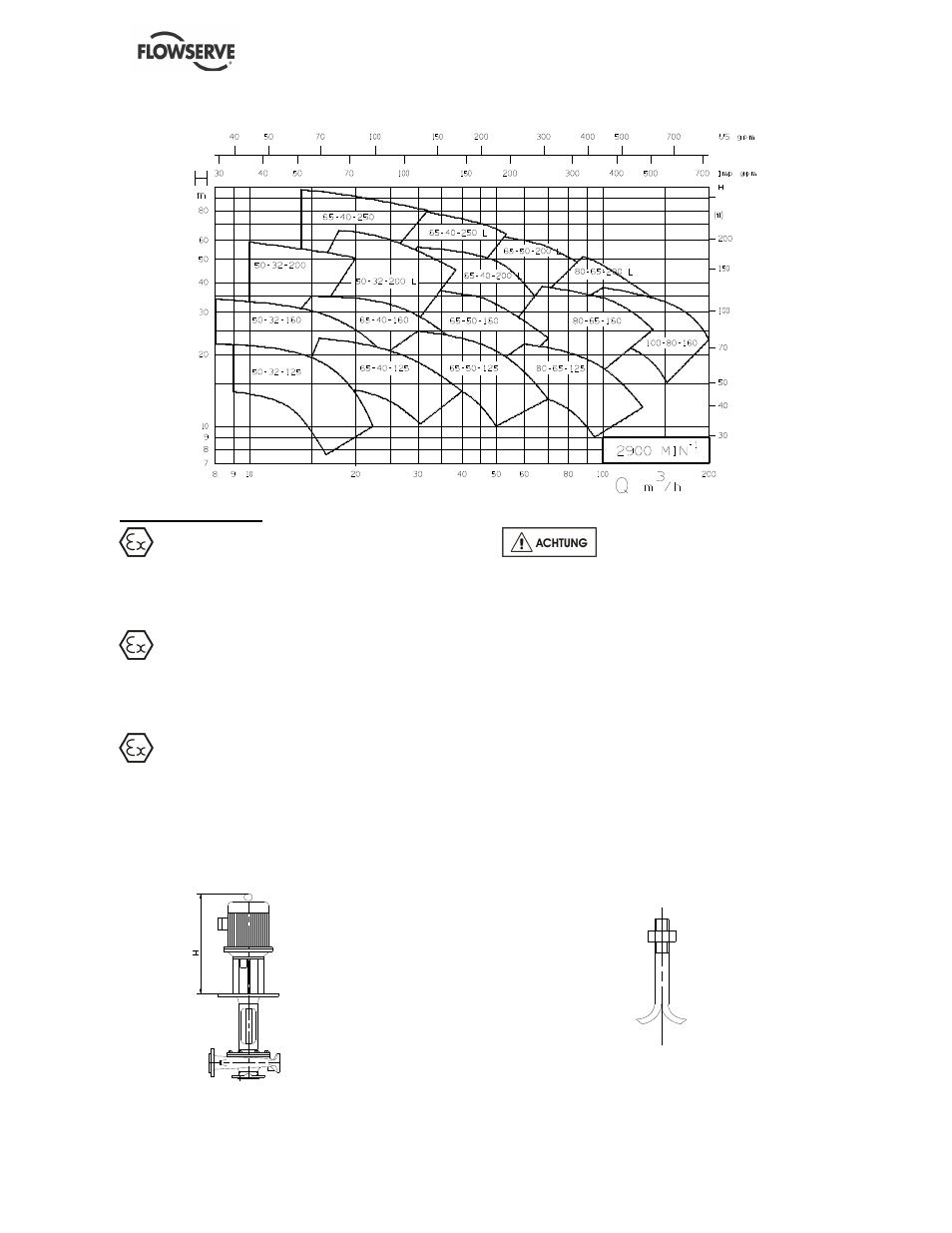

3.3.2 2900 min
-1
(50 Hz): Leistungsbereich (Q, H)
4 INSTALLATION
Ausrüstungen, die in gefährlicher Umgebung
betrieben werden, müssen die relevanten
Explosionsschutzvorschriften erfüllen. S. Abschnitt
1.6.4, Produkte die in explosionsgefährdeten
Umgebungen verwendet werden.
Die minimalen Eintauchbedingungen
müssen eingehalten werden. Eine
Pegelüberwachung muss installiert werden, um zu
prüfen, dass der Ansaugpegel nicht unter das
zulässige Minimum sinkt.
Die gesamte Anlage muss geerdet sein.
4.1 Aufstellungsort
Die Pumpe mu
ß
so aufgestellt werden, da
ß
genügend Platz für Zugang, Lüftung, Wartung und
Prüfung bleibt, und über der Pumpe reichlich Platz
zum Anheben vorhanden ist.
4.2 Befestigung
Es gibt mehrere Möglichkeiten
Pumpen auf ihrem Fundament zu befestigen. Dies
ist abhängig von der Größe der Pumpe, ihrem
Standort und von Schall- und
Vibrationsbeschränkungen. Nichteinhaltung der
Bestimmungen für richtige Aufstellung und
Befestigung können zum Versagen der Pumpe
und zum Verlust der Garantie führen.
Die Antriebslaterne muß auf ein festes Fundament
montiert werden, das entweder aus hochwertigem
Beton mit ausreichender Dicke oder aus einem
robusten Stahlgestell bestehen muß. Die
Antriebslaterne darf nicht verspannt auf dem
Fundament befestigt werden, sondern sich nur
darauf abstützten.
Die Abmessung der genormten Fundamentbolzen
wird entsprechend den Grundplattenlöchern
gewählt. Die Länge der Bolzen mu
β
eine sichere
Verankerung im Fundament gewährleisten.
NF E 27 811
Die Ankerlöcher müssen gro
β
und tief genug sein,
um ein einwandfreies Ausrichten des Aggregates
und Einbetonieren der Ankerbolzen zu erlauben.
