Fluke Biomedical IDA-1S - Handbuch (Seite 17)

Infusion Device Analyzer
Produktanschlüsse
7
Produktanschlüsse
 Warnung
Zur Vermeidung von Stromschlag, Brand oder Verletzungen
sind folgende Hinweise zu beachten:
• Hochdrucksysteme nur montieren und betreiben, wenn Sie
mit den korrekten Sicherheitsverfahren vertraut sind.
Hochdruckflüssigkeiten und -gase sind gefährlich und
können plötzlich Energie freisetzen.
• Keine Metallobjekte in die Anschlüsse einführen.
Das Produkt lässt sich über die seitlichen Einlassanschlüsse an ein
Infusionsgerät anschließen. An der Seite befinden sich auch die Anschlüsse für
Ablaufschläuche und Zubehör.
Anschließen von Infusionsgeräten
In Abbildung 3 ist dargestellt, wie das Produkt für eine Durchflussprüfung
angeschlossen wird, wobei eine 20-ml-Spritze an einem 3-Wege-Absperrhahn-
Einlass befestigt ist. Bereiten Sie die Leitung vor einer Prüfung mit einer Spritze
vor. Fluke Biomedical empfiehlt, das Produkt immer über 3-Wege-Absperrhähne
an Infusionsgeräte anzuschließen.
hqf03.eps

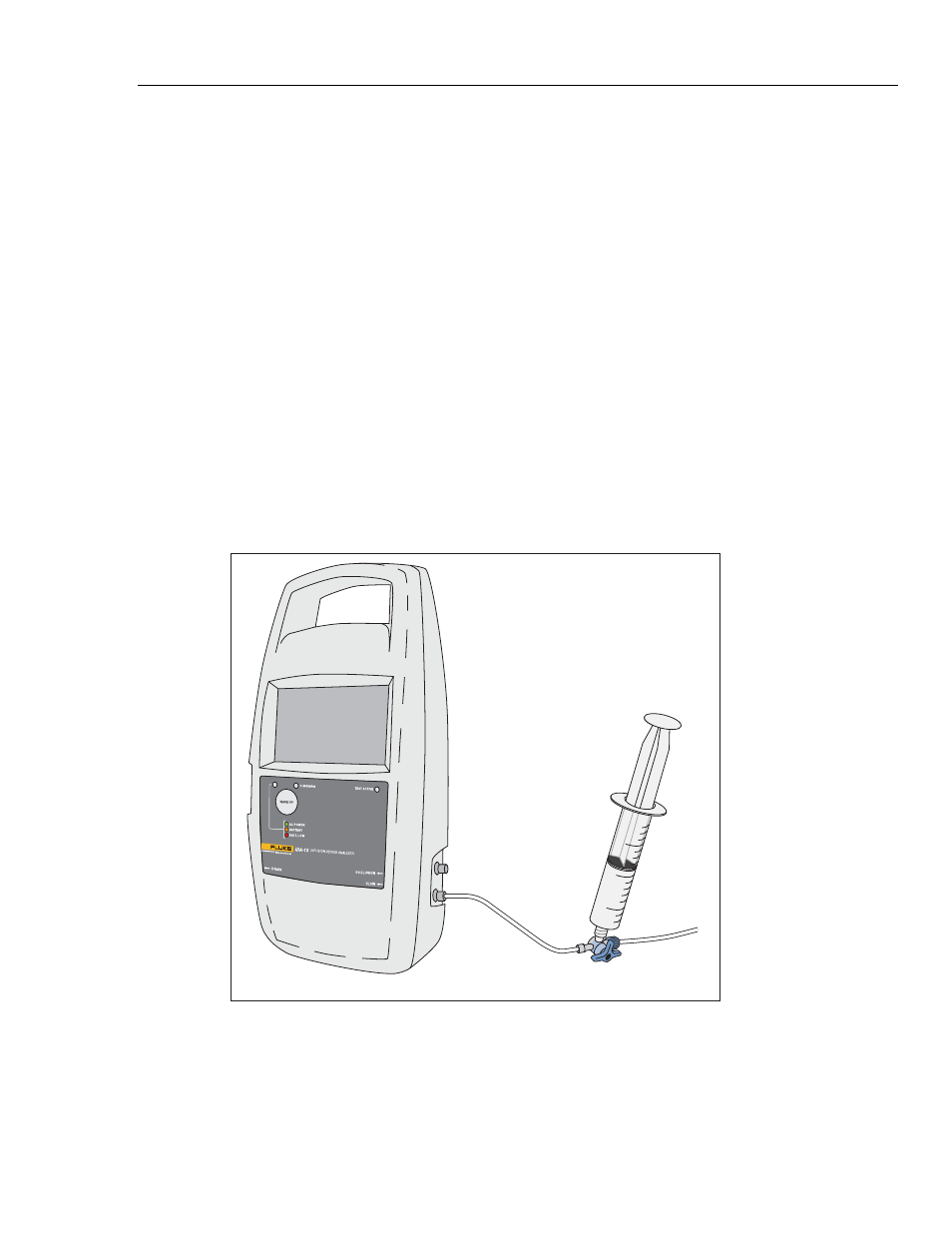

Abbildung 3. Anschließen von Infusionsgeräten an das Produkt
Das sollten Sie beim Anschließen von Einlassschlauch-Kreisläufen beachten:
• Wählen Sie ein geeignetes Ansaugvolumen (z. B. 10 ml), um Blasen zu
beseitigen.
• Befestigen Sie Absperrhähne am Einlass, damit die Flüssigkeit zwischen den
Prüfungen nicht aus dem Einlass zurückfließen kann.
