Fronius CL am öffentlichen Netz anschließen (AC)
Netzüberwa-
chung

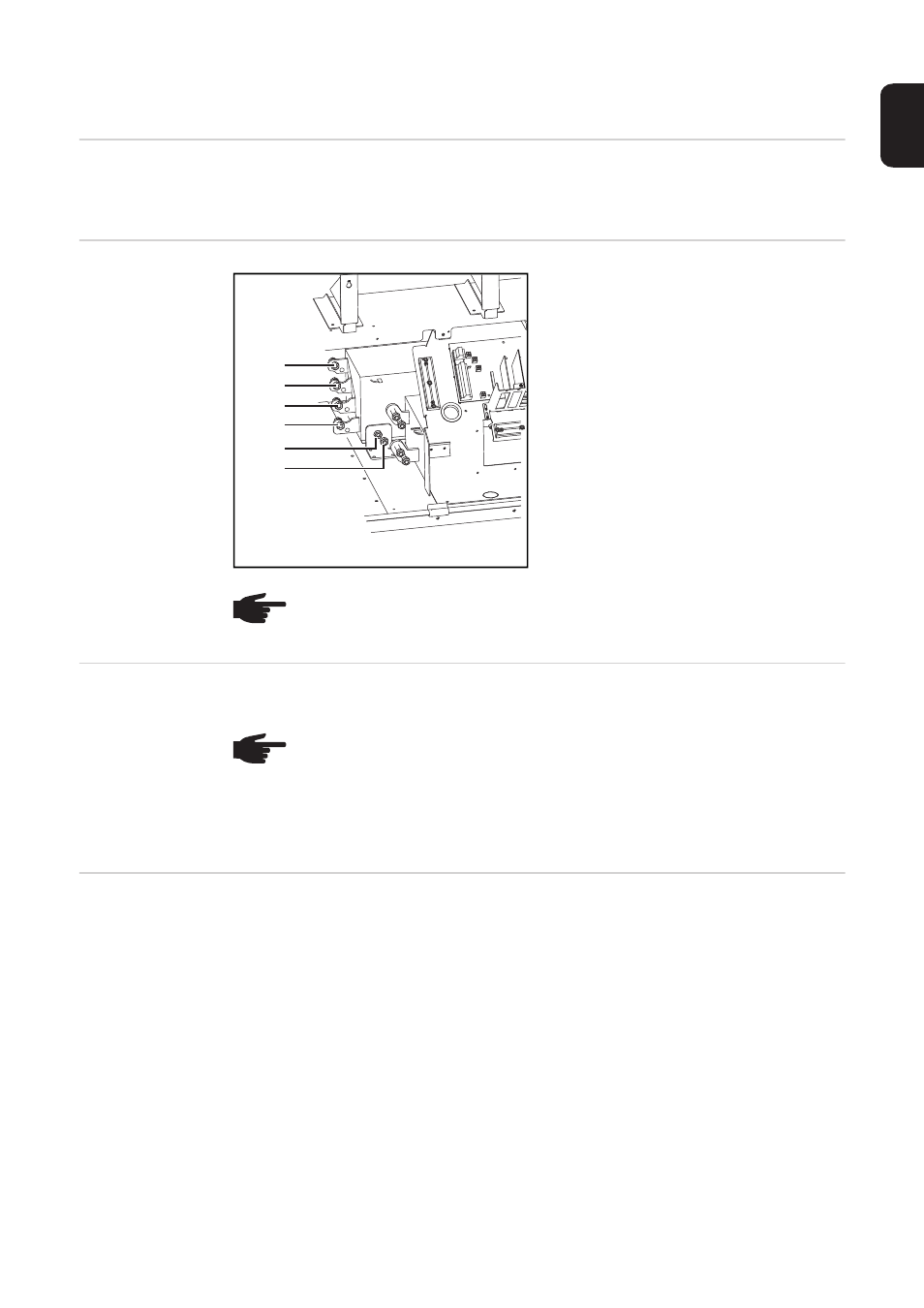

AC-Anschlüsse
Legende:
L1
Phasenleiter
L2
Phasenleiter
L3
Phasenleiter
N
Neutralleiter
PE
Schutzleiter / Erdung
PE(a) Anschlussmöglichkeit für zusätzli-
che Erdung
Anschluss von
Aluminiumkabeln
An den AC-Anschlüssen können auch Aluminiumkabel angeschlossen werden.
Kabelquerschnitt
der AC-Kabel
Die optimalen Biegeradien im Wechselrichter wurden anhand Kabeln mit einem Kabel-
querschnitt von 70 mm² ermittelt. An den AC-Anschlüssen des Wechselrichters können je-
doch AC-Kabel mit einem größeren Kabelquerschnitt angeschlossen werden.
WICHTIG! Für eine optimale Funktion der Netzüberwachung muss der Widerstand in den
Zuleitungen zu den AC-seitigen Anschlussklemmen so gering wie möglich sein.
L1
L2
L3
N
PE(a)
PE
HINWEIS! Sicherstellen, dass der Neutralleiter des Netzes geerdet ist.
HINWEIS! Beim Anschließen von Aluminiumkabeln:
-
nationale und internationale Richtlinien zum Anschließen von Aluminiumka-
beln berücksichtigen
-
Angaben des Kabelherstellers beachten
-
geeignete Kabelschuhe auswählen: die Kabelschuhe müssen für das Mate-
rial des Anschlusses (Cu) und Kabelmaterial (Al) geeignet sein.
