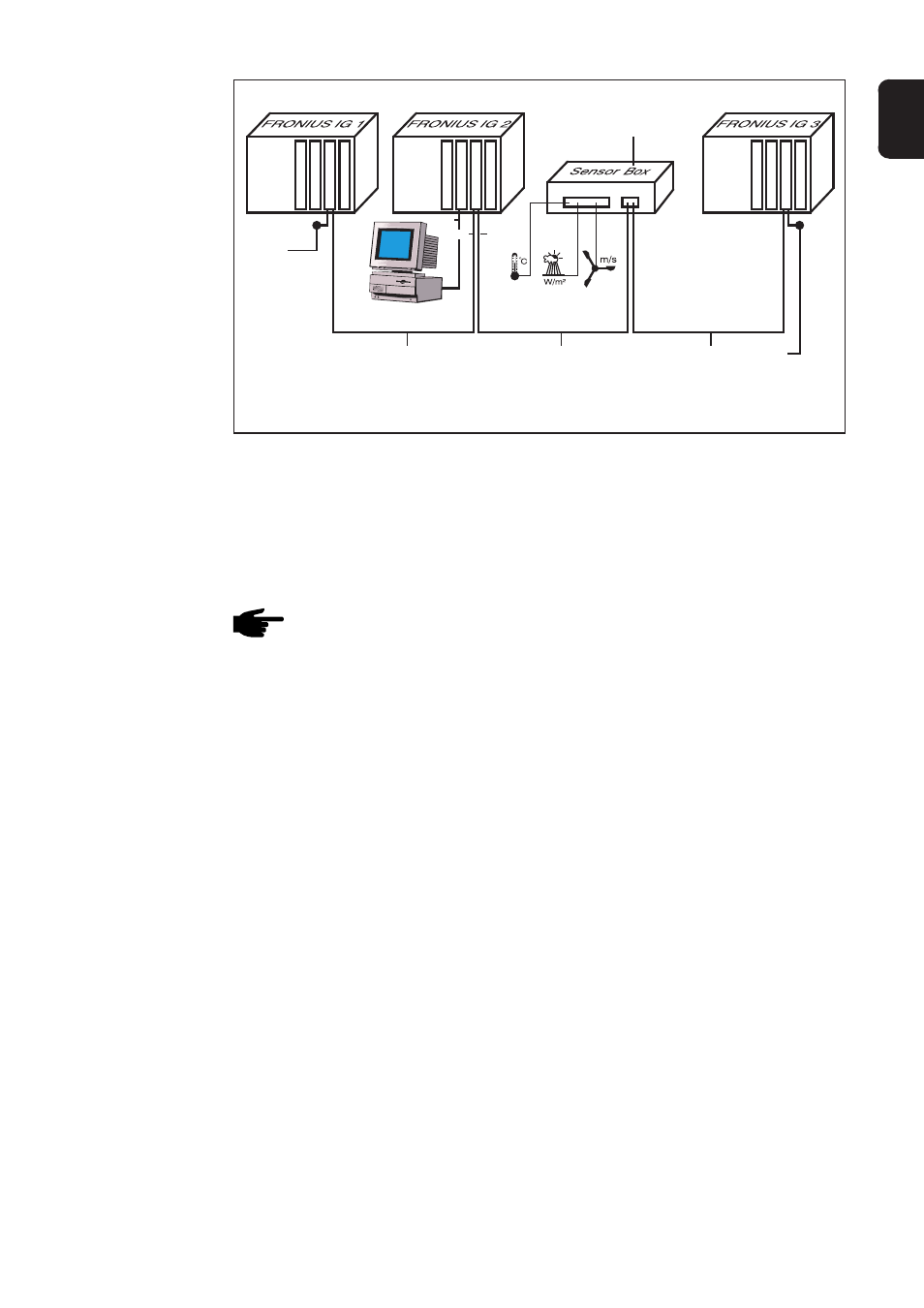

- Ausrüstung eines Fronius IG mit Datalogger Card
(Abbildung: Fronius IG 2)
- Ausrüstung aller Fronius IG mit jeweils einer COM Card
Der Datenlogger besitzt zwei RS-232 Schnittstellen für die Verbindung mit
PC und Modem.
Datalogger C. COM Card
PC
(5)
(5) (6) (6) (6)
COM Card COM Card
(5) Abschluss-Stecker
(6) Datenkabel
Sensor Box im
externen Gehäuse
IN OUT OUT
IN OUT
IN PC
IN OUT
ENS ENS ENS
RS-232
Beispiel
(Fortsetzung)
Hinweis! Grundsätzlich ist die Anordnung der Steckkarten egal.
Folgendes ist jedoch zu beachten:
-
Ein Fronius IG darf nur eine COM Card enthalten
- Ein Netzwerk darf nur einen Datenlogger enthalten
Nähere Informationen zu den einzelnen Systemerweiterungen befinden
sich in den entsprechenden Bedienungsanleitungen oder im Internet
unter www.fronius.com.
