Fronius String Control 250/25 - Handbuch (Seite 20)

18

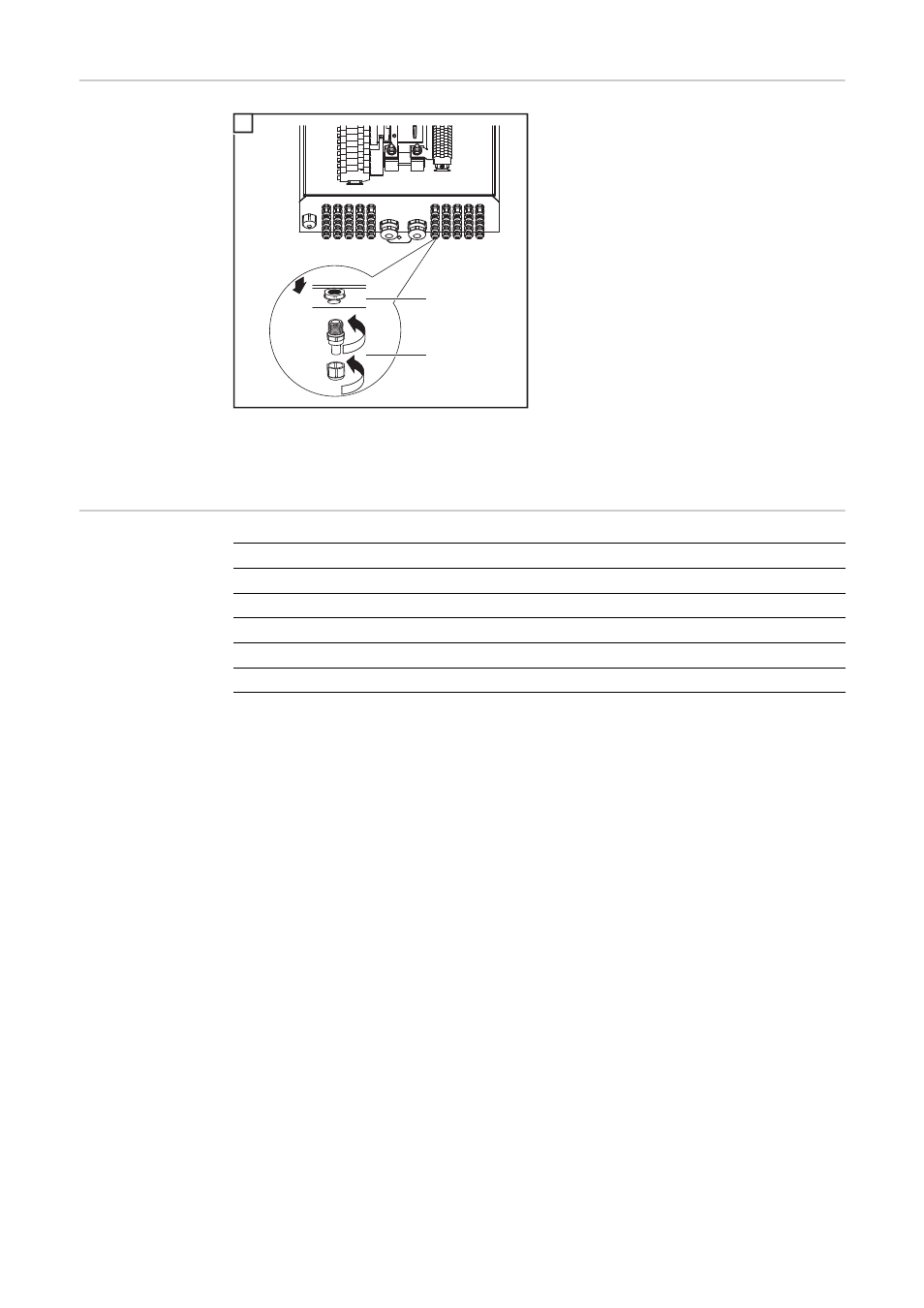

Metrische Ver-
schraubungen an
der Fronius St-
ring Control 250/
25 montieren
Anzugsmomente
für metrische Ver-
schraubungen
Die Verschraubung erfolgt an der Innenseite der Fronius String Control 250/25.
Das Anzugsmoment für die Zugentlastung gilt bei angeschlossenen Kabeln.
1
2
3
(1)
(2)
1
(1) Verschraubung
(2) Zugentlastung
Größe Verschraubung Zugentlastung
M16 3,0 Nm 2,0 Nm
M20 6,0 Nm 4,0 Nm
M25 8,0 Nm 5,0 Nm
M32 10,0 Nm 6,5 Nm
M40 13,0 Nm 8,5 Nm
