12
Raccorder les chaînes de modules solaires
AVERTISSEMENT ! Danger en raison de la tension des modules solaires.
Avant d’intervenir sur le Fronius String Control 125/25, mettre les chaînes de
modules solaires hors tension.

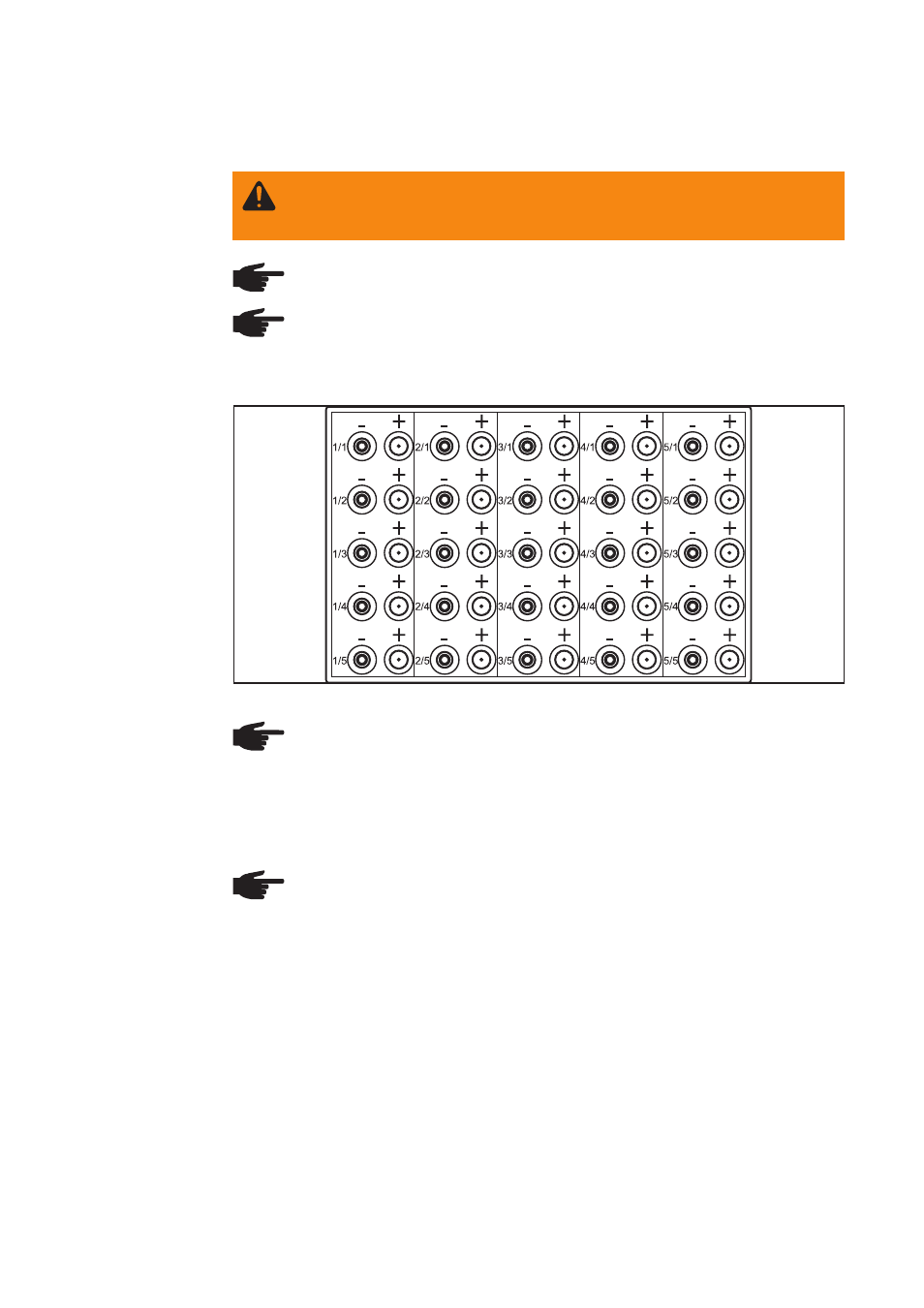

Fig.17 Plaque de raccordement
Sécurité
Raccorder les
chaînes de
modules solaires
REMARQUE ! Lors du montage des connexions CC, pour le raccordement des
modules solaires, assurez-vous que la polarité des modules solaires corres-
pond aux symboles « + » et « - ».
- Monter les connexions CC au pôle Plus et au pôle Moins des chaînes des modules
solaires
- Raccorder les chaînes de modules solaires au Fronius String Control 125/25
REMARQUE ! Ne jamais séparer le connecteur CC des contacts enfichables
pendant la phase d’injection de courant du Fronius IG. Toujours débrancher
auparavant l’alimentation réseau ou mettre le Fronius IG en Standby avant de
déconnecter les chaînes de modules solaires.
Le non-respect de cette prescription risque d’endommager les connecteurs
enfichables.
Si un arc électrique se produit lors de la déconnexion, échanger la prise et la
douille. Ne plus utiliser des connecteurs CC endommagés.
Le nombre de connexions CC correspond à l’étendue de la commande. Si le
Fronius String Control 125/25 comporte moins de 25 chaînes, les ouvertures
restantes disposent de fausses prises étanches.
REMARQUE ! Obturer les connecteurs CC avec les capuchons protecteurs
joints.
REMARQUE ! Ne pas raccorder au total plus de 25 A CC par canal de mesure.
Ne pas raccorder plus de 20 A CC par chaîne.
