Kábelezés
Fronius Solar Net
résztvevő
A Fronius Com Card-dal felszerelt Fronius invertert vagy a külső házzal ellátott DATCOM
komponenst a továbbiakban Solar Net-résztvevőnek nevezzük.
Fronius Solar Net
résztvevők kábe-
lezése
A Fronius Solar Net résztvevők adatkapcsolatát egy közvetlen 1:1 kapcsolatú 8-pólusú
adatkábel és az RJ-45 dugasz valósítja meg.
Adatkábelre vo-
natkozó feltételek
A Fronius Solar Net résztvevők kábelezéséhez kizárólag árnyékolt CAT5 (új) és CAT5e
(régi) kábel használható az ISO 11801 és az EN50173 szerint.
FONTOS! Az ISO/IEC-11801 szerinti U/UTP kábelek nem használhatók!
Az árnyékolást a CAT5-höz a jóváhagyott árnyékolt dugaszra kell felzsugorítani.
Mivel az Ethernet kábelek erei is sodrottak, vegye figyelembe a sodrott érpárok helyes ki-
osztását az EIA/TIA-568A szerint:
Kábelezés az EIA/TIA-568A szerint
-
Ügyeljen a helyes érkiosztásra.
-
Ha saját maga végzi a földelést (pl. a Patch-panelekben) ügyeljen arra, hogy az ár-
nyékolást csak a kábel egyik végén földelje.
Megengedett kábelek:
-
S/STP
-
F/STP
-
S/FTP
-
F/FTP
-
SF/FTP
-
S/UTP
-
F/UTP
-
U/FTP
-
U/STP

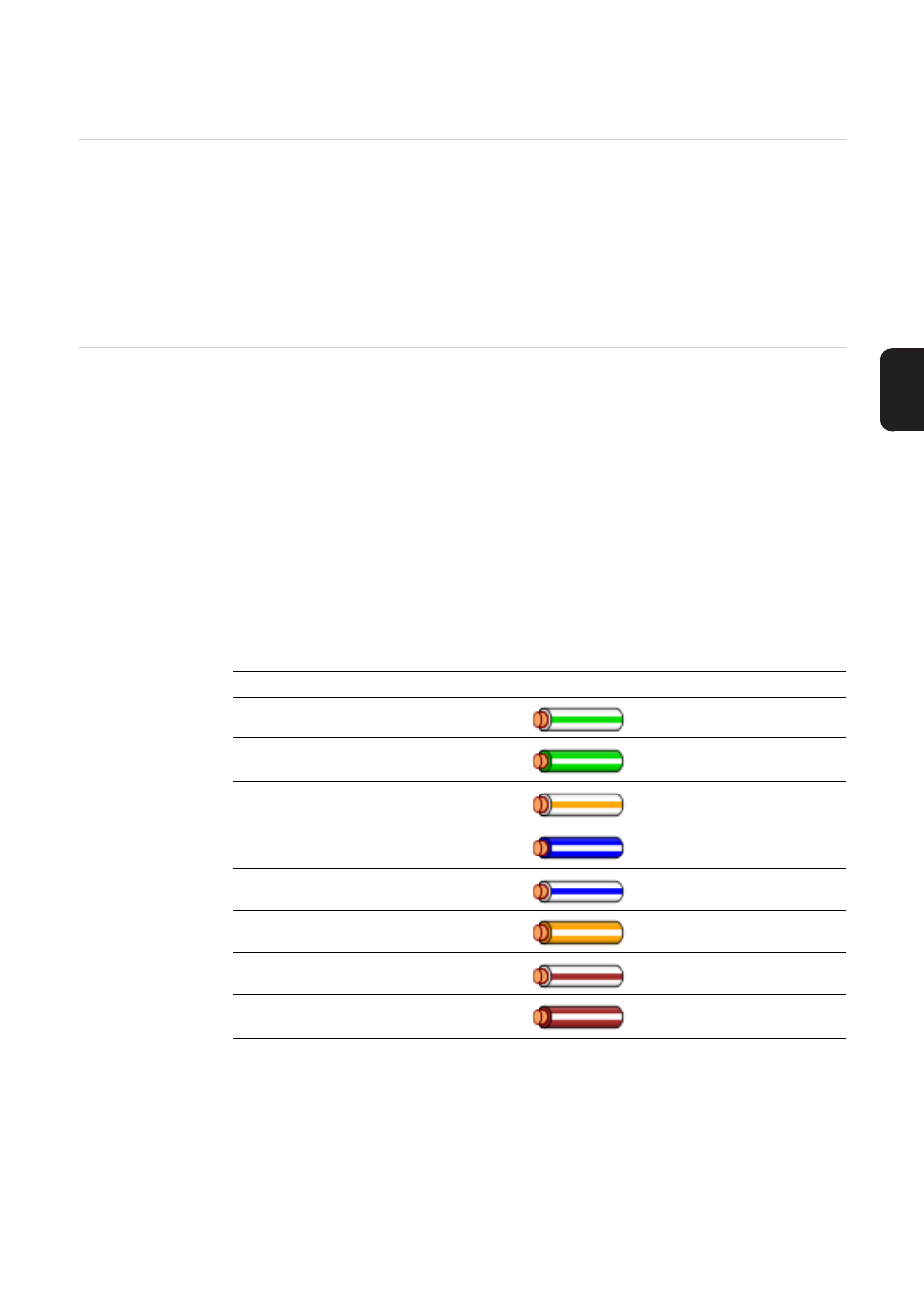

Fronius Solar Net érintkező Pár-szám Szín
1
+12 V
3
fehér / zöld vonalkák
2
GND
3
zöld / fehér
vagy zöld vonalkák
3
TX- IN, RX- OUT
2
fehér / narancsszín vonal-
kák
4
RX- IN, TX- OUT
1
kék / fehér
vagy kék vonalkák
5
RX+ IN, TX+ OUT
1
fehér / kék vonalkák
6
TX+ IN, RX+ OUT
2
narancsszín / fehér
vagy narancsszín vonalkák
7
GND
4
fehér / barna vonalkák
8
+12 V
4
barna / fehér
vagy barna vonalkák
