WLAN Antenne montieren und anschließen
Allgemeines
Je nach Wechselrichter muss die WLAN-Antenne im Wechselrichter eingebaut oder im
Außenbereich des Wechselrichters montiert werden.
WICHTIG! Öffnen eines Wechselrichters nur entsprechend der Bedienungsanleitung des
jeweiligen Wechselrichters!
Sicherheitsvorschriften beachten!
Fronius IG, Froni-
us IG Plus, Froni-
us IG Plus V,
Fronius CL: An-
tenne montieren
und anschließen

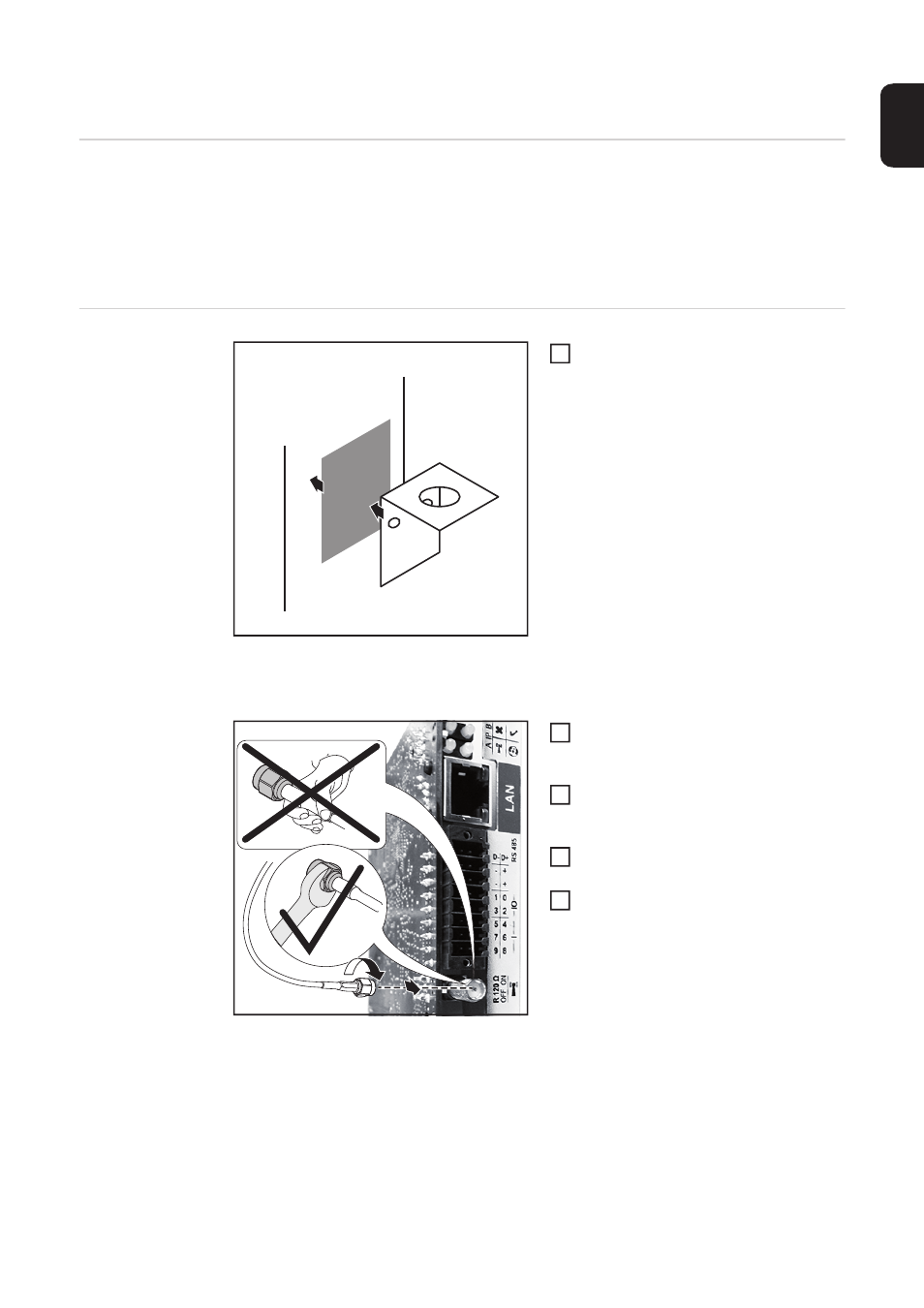

Befestigungswinkel mittels Doppelkle-
beband außen am Wechselrichter-Ge-
häuse oder entsprechend dem
Antennenkabel in der Wechselrichter-
Umgebung aufkleben
WICHTIG! Das Doppelklebeband er-
reicht seine max. Klebefestigkeit erst
nach 24 h.
WICHTIG! Der Befestigungswinkel
darf nicht am Wechselrichter-Gehäuse
angeschraubt werden.
Das Anschrauben des Befestigungs-
winkels in der Wechselrichter-Umge-
bung ist möglich. Schrauben hierfür
sind nicht im Lieferumfang enthalten
und müssen vom Installateur selbst
ausgewählt werden.
Antennenkabel am Antennensockel
der Fronius Datamanager 2.0 Steck-
karte anschließen
Antennenkabel durch die DATCOM-
Öffnung des Wechselrichters nach au-
ßen führen
Falls möglich, Kabel in Zugentlastung
fixieren
DATCOM-Öffnung entsprechend der
Wechselrichter-Bedienungsanleitung
schließen oder abdichten
2
1
1
0,9 Nm
1
2
2
3
4
5
