FUSION empfiehlt die Montage des MS-BT100 auf einer erhöhten
Position und so weit wie möglich von Metallteilen entfernt. Damit wird die
maximale Reichweite für das Bluetooth-Audio-Streaming sichergestellt.
Etwaige Hindernisse zwischen dem MS-BT100 und Ihrem Streaming-
Gerät reduzieren diese Reichweite.
* FUSION empfiehlt die Verbindung des MS-BT100 mit dem „Amplifier On“-Kabel
auf der Rückseite des Marine Hauptgeräts, da damit sichergestellt wird, dass beim
Ausschalten des Hauptgeräts das MS-BT100 ebenfalls ausgeschaltet wird. Die
FUSION Marine Hauptgeräte bieten dem MS-BT100 außerdem einen Elektroschutz,
wenn es auf diese Weise angeschlossen wird. Wenn das MS-BT100 direkt an einer
12-V-Stromquelle angeschlossen wird, empfiehlt FUSION die Installation eines
Netzschalters und einer 2-A-Sicherung zwischen der Stromquelle und dem MS-BT100.
Das MS-BT100 kann entweder mit Klebeband oder mit einer
gewindefurchenden und korrosionsfreien 6-AWG-Flachkopfschraube
befestigt werden.
Stellen Sie bitte sicher, dass die Montagefläche eben, sauber und trocken
ist, bevor Sie das Klebeband anbringen. Die Fläche kann mit einem mit
Alkohol getränkten Wattebausch gereinigt werden.
Wenn Sie bei der Montage das Schraubloch verwenden, achten Sie
darauf, dass die Fläche eben ist und dass das Anziehen der Schraube das
Gehäuse nicht beschädigt.
iNStAllAtiON
WArNHiNWeiSe bei Der iNStAllAtiON
• Stellen Sie sicher, dass der +12-V-Anschluss des Boots von der
Batterie getrennt ist, bevor Sie ein neues Gerät anschließen.
• Überprüfen Sie die Positionen der Treibstofftanks und der
Elektroleitungen des Boots, bevor Sie mit der Installation beginnen.
• Stellen Sie sicher, dass die gesamte Verkabelung geschützt ist, um
Beschädigungen zu vermeiden.
Die Anschlüsse mit dem MS-BT100 sind:
Beschreibung der
MS-BT100
Anschlüsse
Funktion Installationsanweisungen
(negative) MASSE-
Verbindung Schwarz
Masseverbindung
für MS-BT100
Schließen Sie zunächst
das Massekabel an. Dieses
Kabel sollte an dieselbe
Masseverbindung wie
das Marine Hauptgerät
angeschlossen werden. Dieses
Kabel ist normalerweise
schwarz.
STROMKABEL +12 V
Rot
Stromverbindung
für MS-BT100
Schließen Sie dieses Kabel
an das „Amplifier On“-Kabel
auf der Rückseite des Marine
Hauptgeräts an. Dieses Kabel
ist normalerweise blau*.
Weißer Cinch-Stecker Linker Audiokanal Verbinden Sie diesen mit der
weißen „Aux In“-Cinch-Buchse
am Marine Hauptgerät.
Roter Cinch-Stecker Rechter Audiokanal Verbinden Sie diesen mit der
roten „Aux In“-Cinch-Buchse
am Marine Hauptgerät.

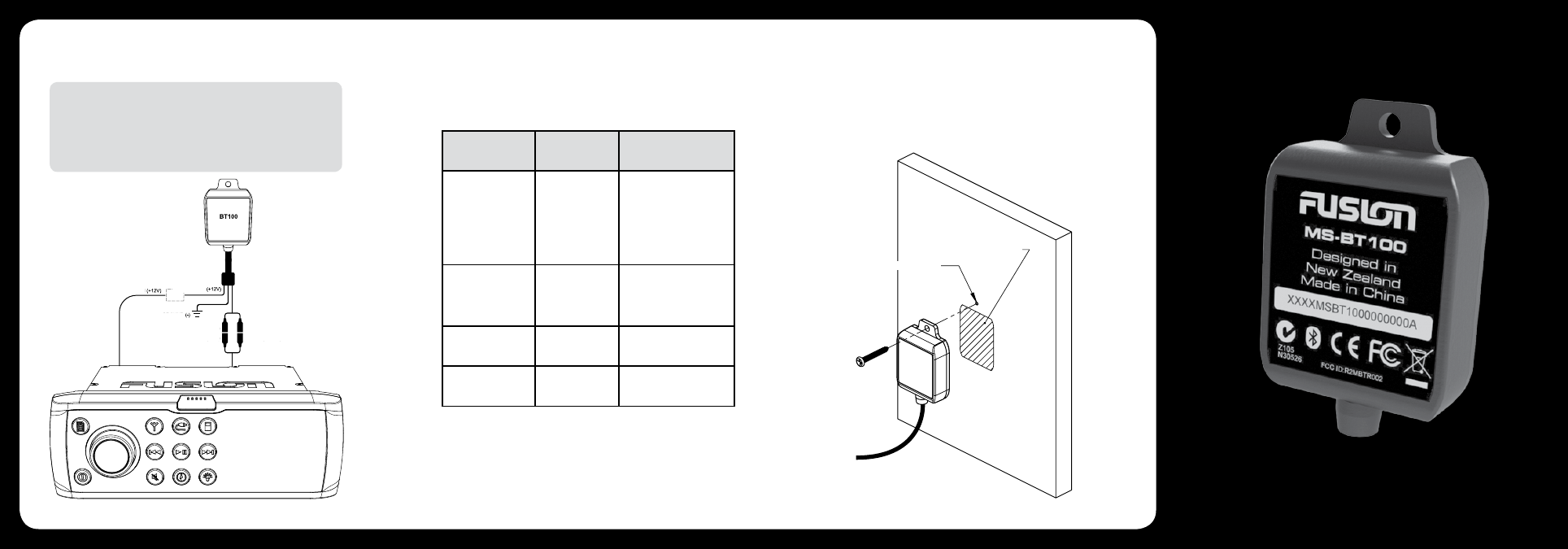

DRÄHTE
MITEINANDER VERBINDEN
VORBOHRUNG BOHREN
ALTERNATIVE MONTAGE:
TRÄGERPAPIER DES KLEBEPADS
ENTFERNEN UND AN WAND
ANBRINGEN
MARINE HAUPTGERÄT
VERSTÄRKER EIN
STROMVER-
SORGUNG
MASSE
CINCH (ROT) CINCH (WEISS)
AUX IN (ROT) AUX IN (WEISS)
