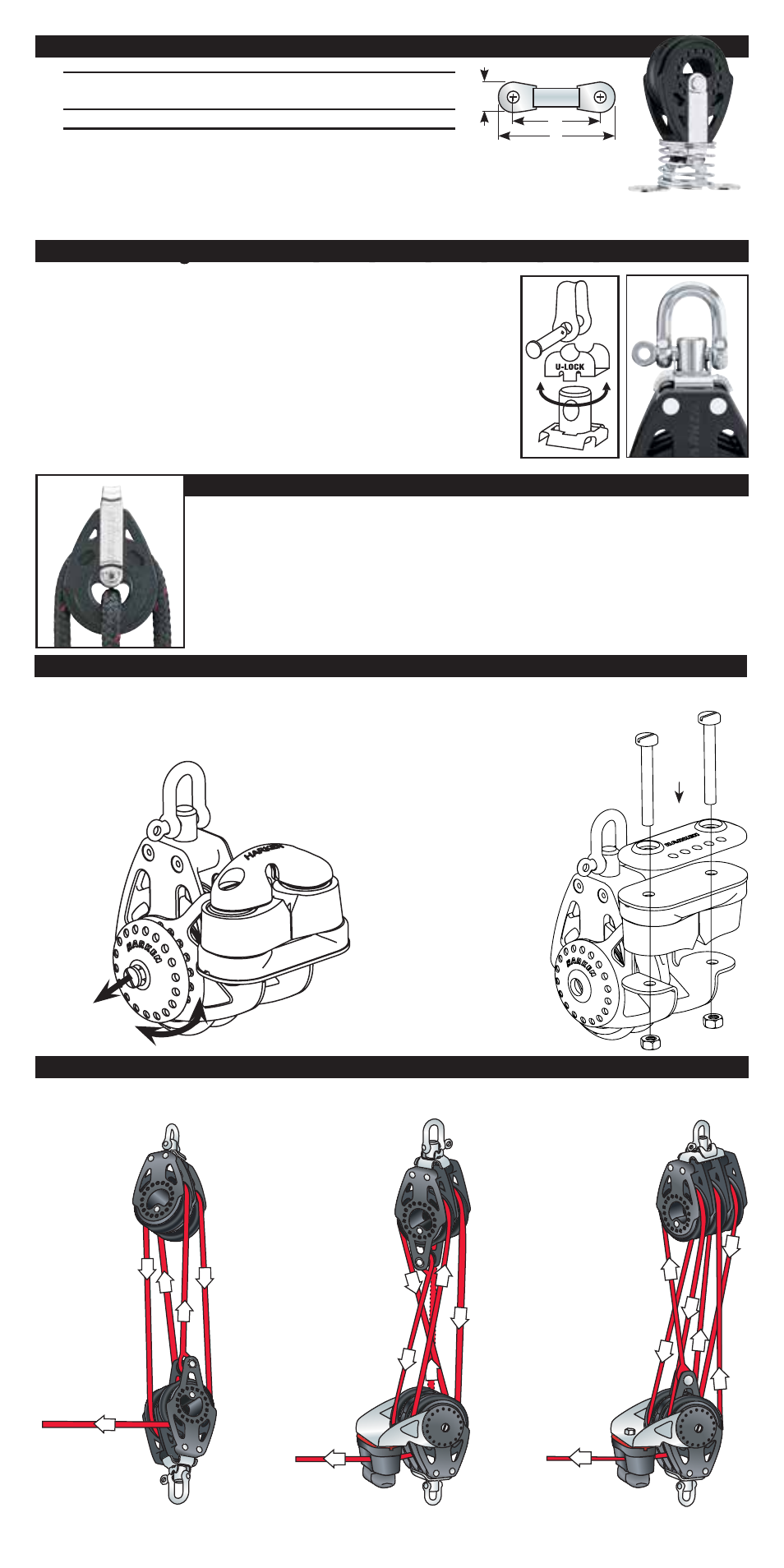

Harken 2636 40 mm Shackle & Cheek Block - Handbuch (Seite 2)

Art-Nr
HFS889
Rechtwinklig einscheren, End-Verknüpfung am Hundsfott
3-Weg U-Lock—2638 / 2639 / 2640 / 2641 / 2647 / 2648 / 2654
1 2
Klemmen-Winkel einstellen (Einer/Dreier) Klemme umkehren (nur Einer)
1. Klemmen-Schrauben entfernen.
2. Montieren wie gezeigt. Hinweis: Kunststoff
-Platte am Klemmen-Fuss einsetzen.
3. Schrauben anziehen. Schrauben
nicht zu dicht drehen. Backen
sollen leicht schliessen.
1. Schraube der Stellscheibe für Klemmen-Arm lösen und
anheben zum Entsperren.
2. Arm in die gewünschte Stellung drehen.
3. Stellscheibe absenken und Schraube anziehen.
Schraube nicht
zu fest anziehen
um Scheibe
nicht zu
klemmen.
Integraler Hundsfott—2650 / 2652 / 2659
End-Verknüpfung der Leine durchs 'Maul' um ein Taljen System 2:1
oder 3:1 zu erstellen.
Einscheren für Mehrfach-Taljen Systeme
2652 Aufsteller
2652
Best
Nr. Schrauben
A B C
in mm in mm in mm
2652 M5 oder #10 KK/RK* 7 /
16
11 1 1 /
4
32 1 11 /
16
43
*Fastener length: Add deck thickness and overhang for nut and washer.
A
C
B
Mit dem Augbügel als Schablone die Bohrungen mit Körner markieren. Block abnehmen
und bohren mit 4.2mm Einsatz. Deckseitig mit kleinem Messer abfasen damit sich
Dichtmasse ansammeln kann. Block anschlagen mit empfohlenen durchgehenden
rostfreien Bolzen, selbstsichernden Muttern und Scheiben.
5:1 Right-Angle Reeving
Dead-end on Becket
1
2
3
4
5
5
4:1 Right-Angle Reeving
Dead-end on Becket
1
2
3
4
4
1
2
3
4
5
6
6:1 Right-Angle Reeving
Dead-end on cam
6:1 Right-Angle Reeving
Dead-end on becket
6
2
3
4
5
6
6
1
6:1 5:1 4:1
Der 3-Weg U-Lock fixiert den Kopfzapfen in seitlicher oder frontaler
Stellung, oder lässt ihn frei drehen. Zum Ändern der Orientierung:
Schäkel abnehmen, Zapfen drehen, Schäkel installieren. Für freies
Drehen: U-Lock ausbauen.
Grössere Diagramme zum Ausdrucken: www.harken.com.
