Harken 2600 57 mm Shackle & Cheek Block - Handbuch (Seite 2)

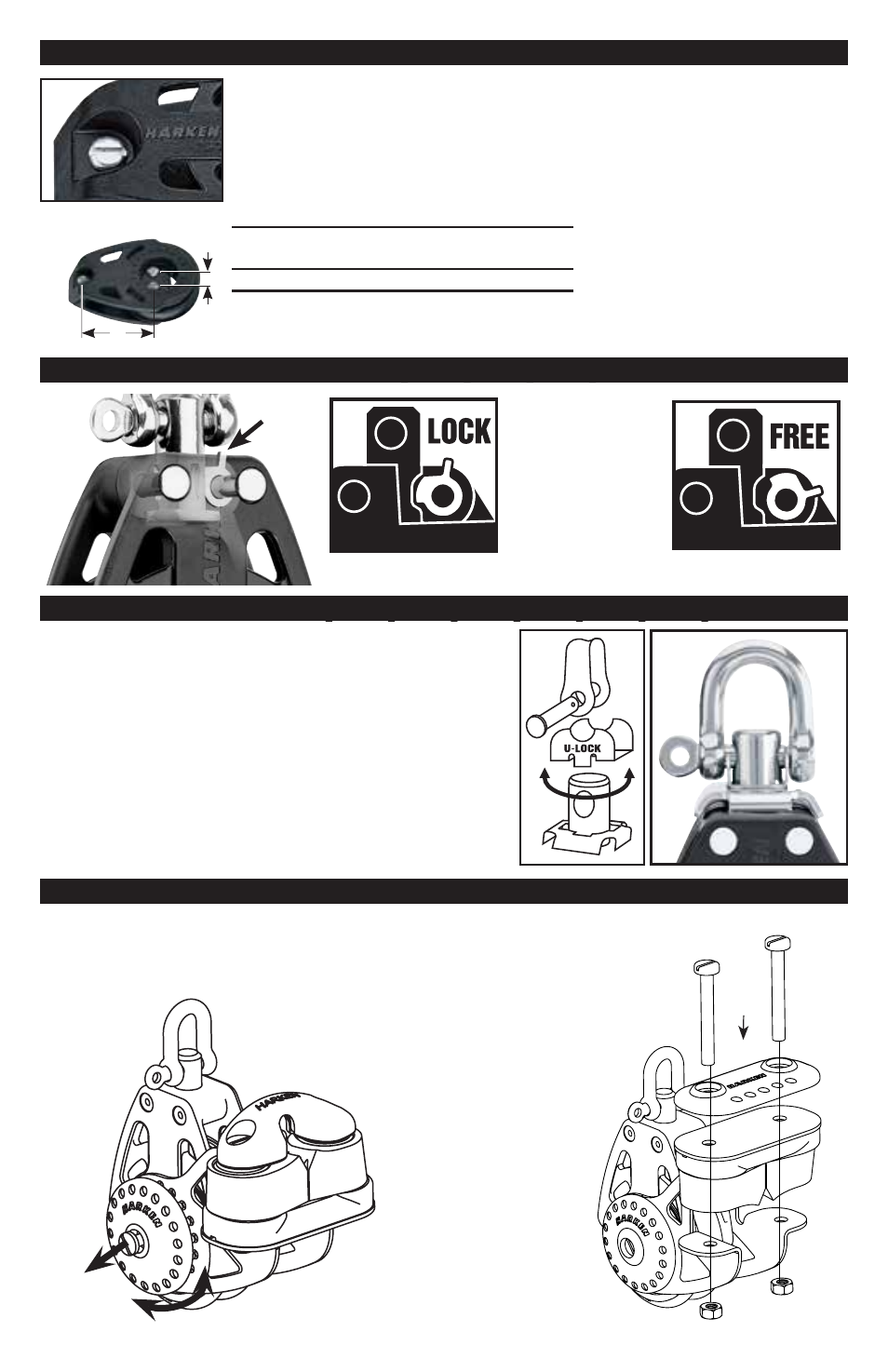

2606 Liegender Block
Verwenden Sie den Block als Schablone und markieren die Bohrungen mit
einem Körner. Block abnehmen und bohren mit 5.2mm Einsatz. Deckseitig
mit kleinem Messer abfasen damit sich Dichtmasse ansammeln kann. Block
anschlagen mit empfohlenen durchgehenden rostfreien Bolzen, selbstsichernden
Muttern und Scheiben.
3-Weg U-Lock—2602 / 2603 / 2604 / 2605 / 2617 / 2618 / 2629 / 2631
Best
Nr. Schrauben
A B
in mm in mm
2606 M5 o #10 KK/RK* 1 7 /
8
47 1 /
2
12
*Schrauben Länge: Deck-Stärke und Überstand für Mutter und
Scheibe addieren.
A
B
Art-Nr
HFS889
1 2
Klemmen-Winkel einstellen (Einer/Dreier) Klemme umkehren (nur Einer)
1. Klemmen-Schrauben entfernen.
2. Montieren wie gezeigt. Hinweis: Kunststoff
-Platte am Klemmen-Fuss einsetzen.
3. Schrauben anziehen. Schrauben
nicht zu dicht drehen. Backen
sollen leicht schliessen.
1. Schraube der Stellscheibe für Klemmen-Arm lösen und
anheben zum Entsperren.
2. Arm in die gewünschte Stellung drehen.
3. Stellscheibe absenken und Schraube anziehen.
Schraube nicht
zu fest anziehen
um Scheibe
nicht zu
klemmen.
3-Weg Cam-Lock—2600 / 2601 / 2615 / 2616 / 2621 - 2624
Der 3-Weg U-Lock an Zweier und Dreier fixiert den
Kopfzapfen in seitlicher oder frontaler Stellung, oder lässt
ihn frei drehen. Zum Ändern der Orientierung: Schäkel
abnehmen, Zapfen drehen, Schäkel installieren. Für freies
Drehen: U-Lock ausbauen.
1
1. Exzenter Griff
oben: Block
Stellung arretiert,
frontal oder seitlich
2. Exzenter Griff
unten: Block
frei drehbar.
2
