M1004/1-17-11

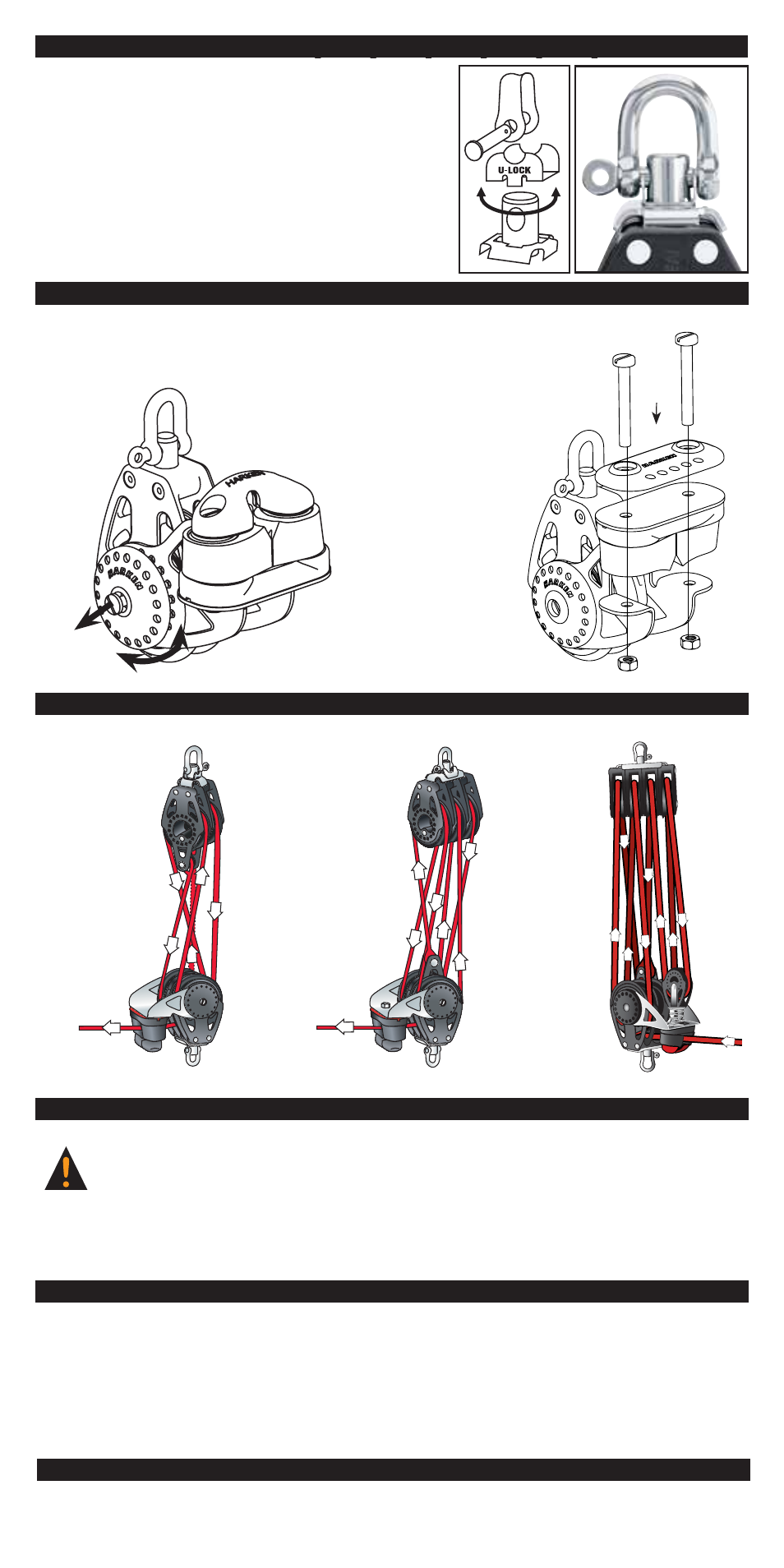

3-Weg U-Lock—2629 / 2630 / 2632 / 2634 / 2685 / 2686 / 2687
Der 3-Weg U-Lock an Zweier und Dreier fixiert den
Kopfzapfen in seitlicher oder frontaler Stellung, oder lässt
ihn frei drehen. Zum Ändern der Orientierung: Schäkel
abnehmen, Zapfen drehen, Schäkel installieren. Für
freies Drehen: U-Lock ausbauen.
5:1 Right-Angle Reeving
Dead-end on Becket
1
2
3
4
5
5
1
2
3
4
5
6
6:1 Right-Angle Reeving
Dead-end on cam
6:1 Right-Angle Reeving
Dead-end on becket
6
2
3
4
5
6
6
1
1
2
3
5
6
7
8
4 5:1 6:1 8:1
Art-Nr
HFS889
1 2
Klemmen-Winkel einstellen (Einer/Dreier) Klemme umkehren (nur Einer)
1. Klemmen-Schrauben entfernen.
2. Montieren wie gezeigt. Hinweis: Kunststoff
-Platte am Klemmen-Fuss einsetzen.
3. Schrauben anziehen. Schrauben
nicht zu dicht drehen. Backen
sollen leicht schliessen.
1. Schraube der Stellscheibe für Klemmen-Arm lösen und
anheben zum Entsperren.
2. Arm in die gewünschte Stellung drehen.
3. Stellscheibe absenken und Schraube anziehen.
Schraube nicht
zu fest anziehen
um Scheibe
nicht zu
klemmen.
Einscheren für Mehrfach-Taljen Systeme
Rechtwinklig einscheren, End-Verknüpfung am Hundsfott
Grössere Diagramme zum Ausdrucken: www.harken.com.
Harken ® Ausrüstung ist auf minimale Wartung ausgelegt. Dennoch braucht es einen gewissen Unterhalt
um den besten Dienst zu erhalten und die Bedingungen der beschränkten Harken Garantie zu erfüllen.
Halten Sie Ihre Ausrüstung sauber und leicht-laufend durch häufiges Spülen mit Frisch-Wasser.
Regelmässig mit einer Mischung aus milder Seife und Wasser reinigen. Scheiben rotieren um eine gute
Verteilung der Seife zu erreichen.Mit Frisch-Wasser spülen.
Wichtig: Wird das Gerät gewissen Teak Reinigern oder anderen ätzenden Lösungen ausgesetzt kann das
zu Verfärbungen führen, was nicht unter die Harken Garantie fällt.
Garantie
Weitere Hinweise zu Sicherheit, Unterhalt und Garantie finden Sie im Harken Katalog oder hier:
www.harken.com.
Unterhalt
Vor dem Segeln Block und Schäkel inspizieren
Untersuchen Sie regelmässig Schäkel und Kopfzapfen auf Anzeichen von Korrosion, Rissen, oder Dehnung.
Beim Ersetzen der Schäkel verwenden Sie die korrekten Harken Teile um die nötige Festigkeit zu wahren.
Wo nötig, Leine ersetzen, unter Berücksichtigung der Empfehlung für den maximalen Leinen Durchmesser.
ACHTUNG! Das Unterlassen von Überprüfung und Ersatz beschädigter Teile und/oder
gefranster Leine kann zum plötzlichen Versagen von Block oder System führen und damit
zu Unfällen, Schaden am Boot, Personen-Schaden oder Tod. Weitere Sicherheits-Hinweise
hier: www.harken.com.
