6
Einstellungen des Entlastungs-Ventils
Das Entlastungs-Ventil des Integralen Hydraulik Zylinders
wird im Werk vor-eingestellt, um die Spannung auf den
maximalen Wert des empfohlenen Stags zu begrenzen.
Jeder Zylinder ist eingestellt, um eine spezifische
maximale Zugkraft zu erbringen.
Betrieb

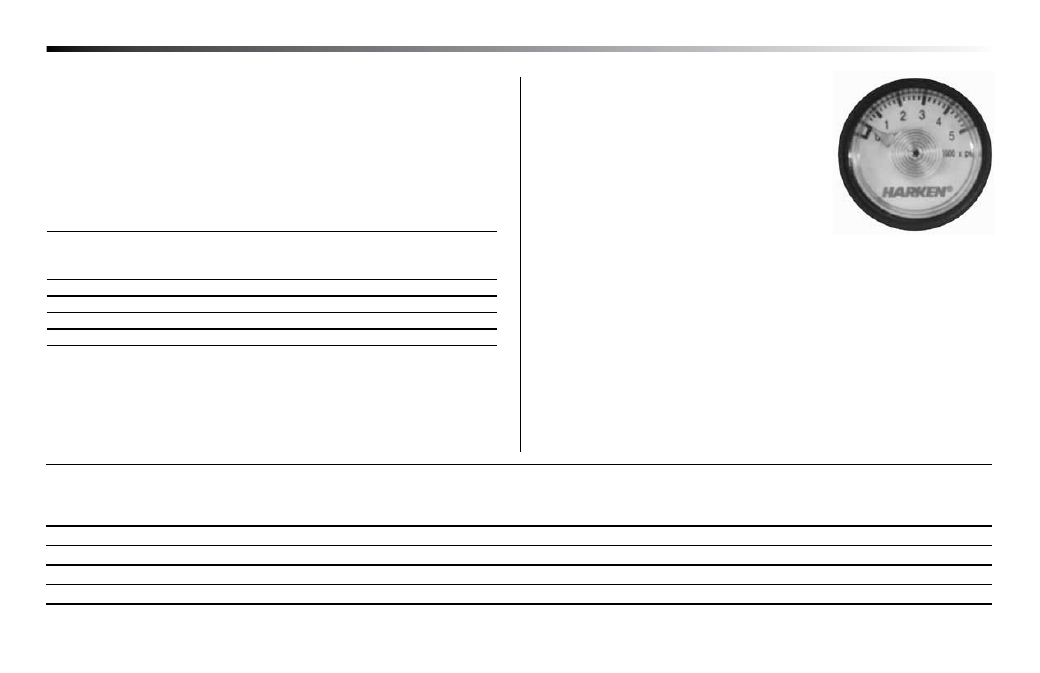

Ablesen der Zylinder-Anzeige
Die leicht lesbare analoge Anzeige
zeigt den Öldruck in tausend
pounds pro square inch. Die
Tabelle unten zeigt jeweils die
entsprechende Zugkraft.
WERK-EINSTELLUNG DER MAX. ZUGKRAFT PRO ZYLINDER
Typ
Zylinder Best. No.
Maximale Zug-Kraft
lb
kg
-6
HYCI025110345
3500
1590
-10
HYCI035130345
5000
2270
-12
HYCI040160385
6500
2950
-17
HYCI045160385
8700
3950
WICHTIG: Falls das Entlastungs-Limit höher als die
Werkeinstellung eingestellt wird, kann die Garantie verfallen.
Hinweis: Die Nadel der Anzeige kann beim Pumpen über die
eingestellte Entlastungs-Einstellung gehen, um dann wieder
auf den maximal spezifizierten Wert abzusinken. Dies ist nor-
mal und durch die Zylinder-Konstruktion bedingt.
Die Zylinder-Spannung kann durch die Einstellung des
Entlastungsdrucks verändert werden. Kontaktieren Sie Ihren
Harken Service Vertreter für seinen Rat.
Best.
No.
Grösse
Max Draht
Ø
Hub
Pin Achse
Länge
(geschlossen)* Gewicht**
Spalt/Pin
Ø
Zug-Kraft***
Bruchlast
bei 1000 psi
69 bar
bei 2000 psi
138 bar
bei 3000 psi
207 bar
bei 4000 psi
276 bar
bei 5000 psi
345 bar
in
mm
in
mm
in
mm
lb
kg
in
mm
lb
kp
lb
kp
lb
kp
lb
kp
lb
kp
lb
kp
HYCI025110345BCC
-6
7
/
32
5.5
13.6 345 29.8
758
7.3
3.32
7
/
16
11.1 1236
561
2473 1122 3500 1587
—
—
—
—
7000 3175
HYCI035130345BCC
-10
9
/
32
7
13.6 345 29.8
758
7.3
3.32
1
/
2
12.7 1236
561
2473 1122 3709 1682 4946 2243 6182 2804 12364 5608
HYCI040160385BCC
-12
5
/
16
8
15.2 385 32.8
834
10.8 4.92
5
/
8
15.9 2098
952
4197 1904 6295 2855 8394 3807 10492 4759 20984 9518
HYCI045160385BCC
-17
3
/
8
9.5
15.2 385 32.8
834
10.8 4.92
5
/
8
15.9 2098
952
4197 1904 6295 2855 8394 3807 10492 4759 20984 9518
*für die Pin-Mitte-Länge offen, die Hub-Länge zur Pin-Mitte-Länge geschlossen addieren **im Gewicht sind die End-Beschläge (Gabeln) enthalten *** Max Entlastungs-Einstellung ist 5,000 psi / 345 bar
