Inbetriebnahme des P510S
z

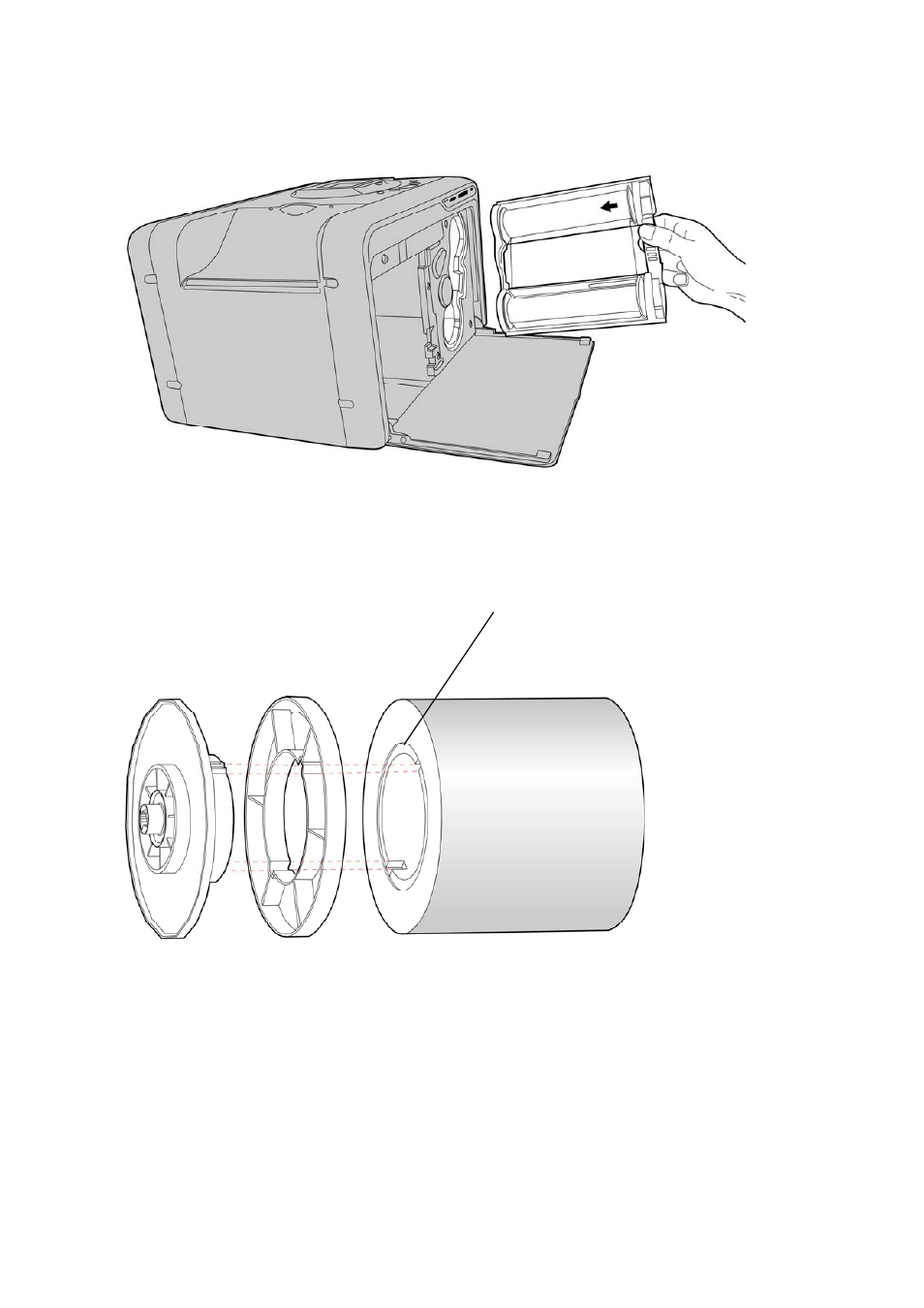

Installieren der Farbbandpatrone
z
Installieren des Papierfachs
a.
Zusammenbauen der Papierrolle und des Flansches
Papprolle
9
❶ ❷ ❸
Papierrolle
❶ = Flansch (zwei Farben)
❷ = Zwischenstück (nur bei der Installation einer 5 x 7-Papierrolle erforderlich)
❸ = Papierrolle
Bitte bringen Sie zuerst die Zwischenstücke jeweils an dem grünen und orangen Papierrollenflansch an,
wenn Sie eine 5 x 7-Papierrolle verwenden. Die zwei Zwischenstücke sind identisch.
Passen Sie die Nasen am Papierrollenflansch in die Kerben an der Papprolle ein. Nehmen Sie bitte zur
Kenntnis, dass eine Seite der Papprolle 2 Kerben, die andere Seite 3 Kerben aufweist.
