Installation manual / Montageanleitung
Hinge adaption for different TrayUnits
Created by: FO R&D www.hubersuhner.com 3
DOC-0000408995_B
uncontrolled copy

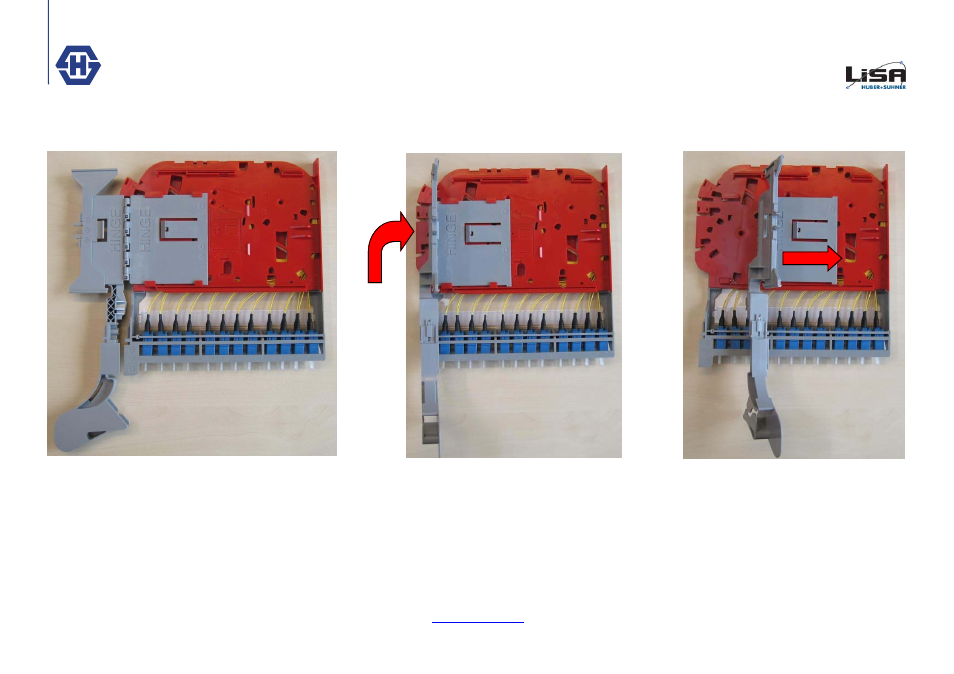

Dismounting Hinge / Ausbau Hinge
1. Place the complete FiberTray as shown on desk
2. Pull up the left side of the hinge 90° by shifting it up
3. Push the complete shifted hinge set in this position to the right side until
it is no more fixed to the cassette
1. Die angelieferte FiberTray Kassette wie gezeigt platzieren
2. Die linke Seite des Hinges zu 90° aufrichten
3. Den Hinge in dieser Position komplett nach rechts schieben bis er nicht
mehr vom FiberTray gehalten wird.
1. 2. 3.
