Assembly Instruction / Montageanleitung
Subrack ODRF-SUBR-NGR6-4U-6M/3S (Item: 23040046)
Baugruppenträger ODRF-SUBR-NGR6-4U-6M/3S (Artikel: 23040046)
Created by: R&D FMS
DOC-0000238699
Rev: D www.hubersuhner.com
uncontrolled copy
4 / 5

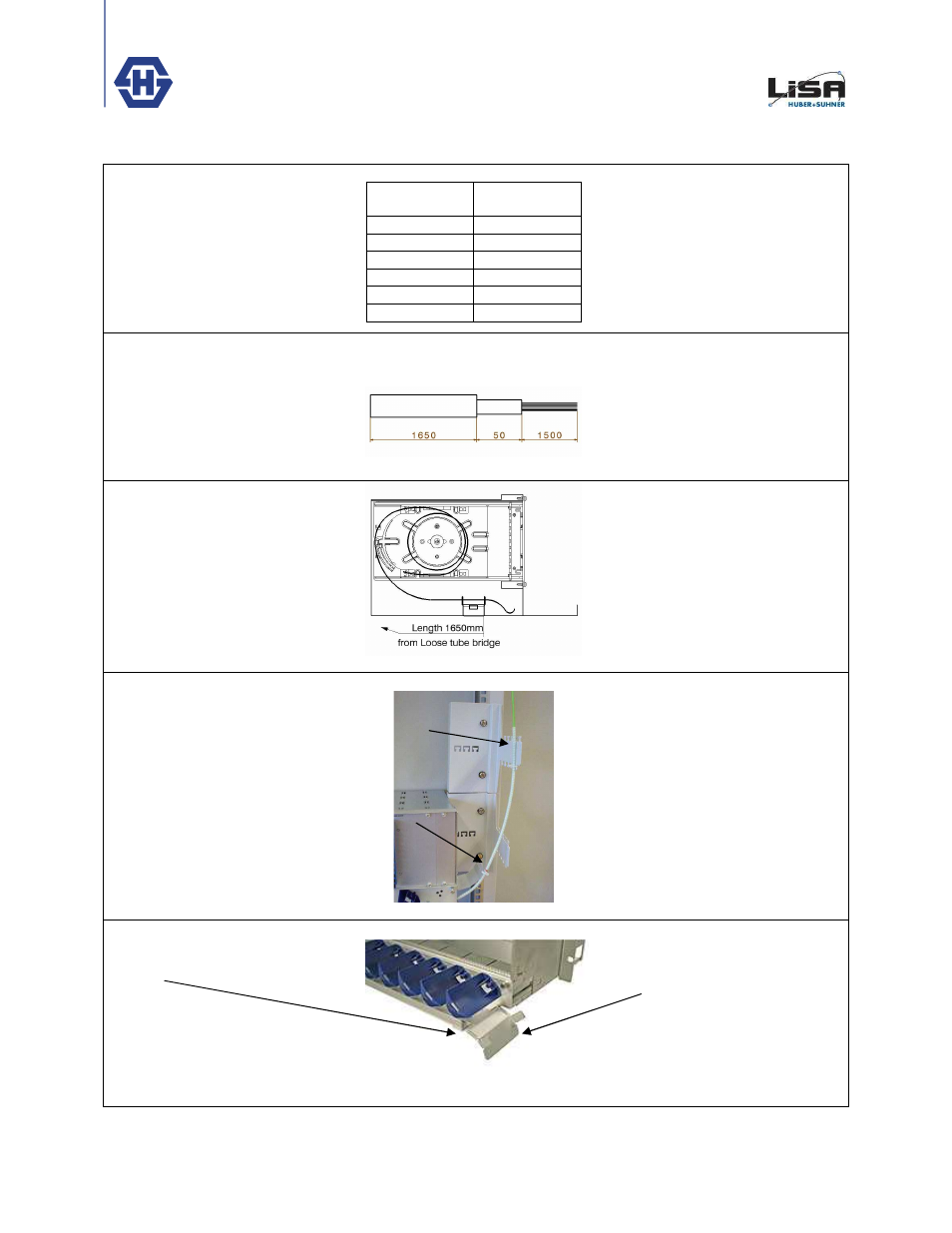

Cut the bend limitation conduit to six
lengths with the loose tube cutter
according to the table.
Nr. Modul ODR 600F
NGR6
1. 2050
2. 2100
3. 2150
4. 2200
5. 2250
6. 2300
Die richtige Länge des Schutzrohres
mit Hilfe der Tabelle ermitteln und
abschneiden.
Mark all conduits 1650mm from one
end. Feed the loose tubes into the
conduits from the other end.
A=Protection conduit
B=Loose Tube
C=Fibres
Alle Schutzrohre 1650mm von einem
Ende markieren, anschliessend die
Bündeladern vom anderen Ende aus
in die Schutzschläuche einschieben.
A=Schutzschlauch
B=Bündelader
C=LWL Fasern
Align the conduit mark with the front
of the loose tube and push down to
retain.
For MCM modules use all positions.
For SCM modules use positions 2, 4
and 6.
Die Schutzrohre mit der Markierung
zur Vorderseite der
Bündeladerzuführung 600F
positionieren und in die Aufnahme
drücken.
Für MCM Module können alle
Positionen verwendet werden.
Für SCM Module die Positionen 2, 4
und 6.
ODR 600/NGR6:
Fix the conduits at the next cable
bracket and cable entry with cable
ties.
ODR 600/NGR6:
Die Schutzrohre an Kabeleinführung
und Kabelhalter mit einem
Kabelbinder befestigen.
Mount the bend radius limiter for
patchcords on the right side.
Den Radienbegrenzer für
Rangierkabel an der rechten Seite
des Baugruppenträgers montieren.
A B C
