2. Installation
2.2 Netzstecker montieren
Die Montage des Schukosteckers, bzw. der Anschluss des Varycolors an die Strom-
versorgung (230 Volt, 50 Hertz), muß von einem autorisierten Fachmann durchge-
führt werden.

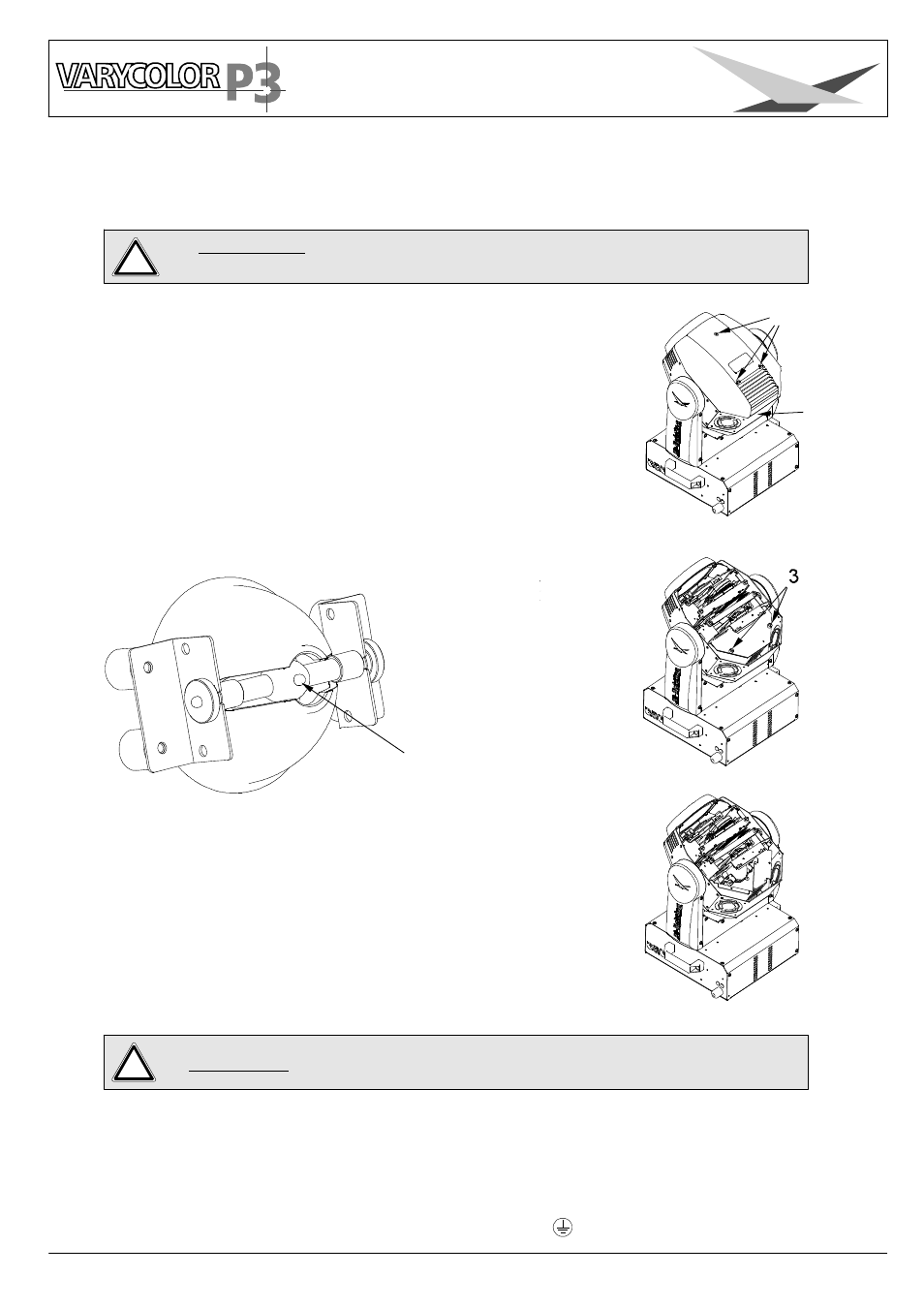

2.1 Leuchtmittel einsetzen/wechseln
Leuchtmittel: OSRAM Baby-SharXS - HTI 250W/D5/80
Am Aufdruck Nr. 1 erkennen Sie die Oberseite des Kopfes (Top).
Drehen Sie die 3 Schrauben Nr. 2 mit einer halben Umdrehung
nach links und nehmen die Kunststoffabdeckung ab.
Öffnen Sie nun die 2 Rändelschrauben Nr. 3 und nehmen
den Deckel ab.
Nun können Sie das Leuchtmittel in die Fassung einsetzen.
Achten Sie darauf, daß der Pumpstengel an dem Leuchtmittel
nach oben zeigt, siehe Skizze.
Beim Einsetzen der Lampe ist darauf zu achten, daß Sie
den Lampenkolben nicht mit bloßen Händen berühren.
Immer nur am Sockel (Metall) anfassen.
braun
Phase
“L”
blau
Nulleiter
“N”
grün/gelb
Schutzleiter
JB-lighting Lichtanlagentechnik GmbH Sallersteigweg 15 D-89134 Blaustein Telefon +49 (0)7304-9617-0
ACHTUNG: Gerät vom Netz trennen und mindestens
30 Minuten abkühlen lassen!
!
ACHTUNG: Nur von einem Fachmann durchführen lassen!
!
1
2
Pumpstengel
