Notrufsystem Notrufset
Art.-Nr.:
NRS..0834..
8
5.3. Anschlussbelegungen
5.3.1. Rufmodul
Art.-Nrn.: NRSAS0834RM..
Art.-Nrn.: NRSLS0834RM..
Optische und akustische Rufmeldung, Fernmeldekontakt

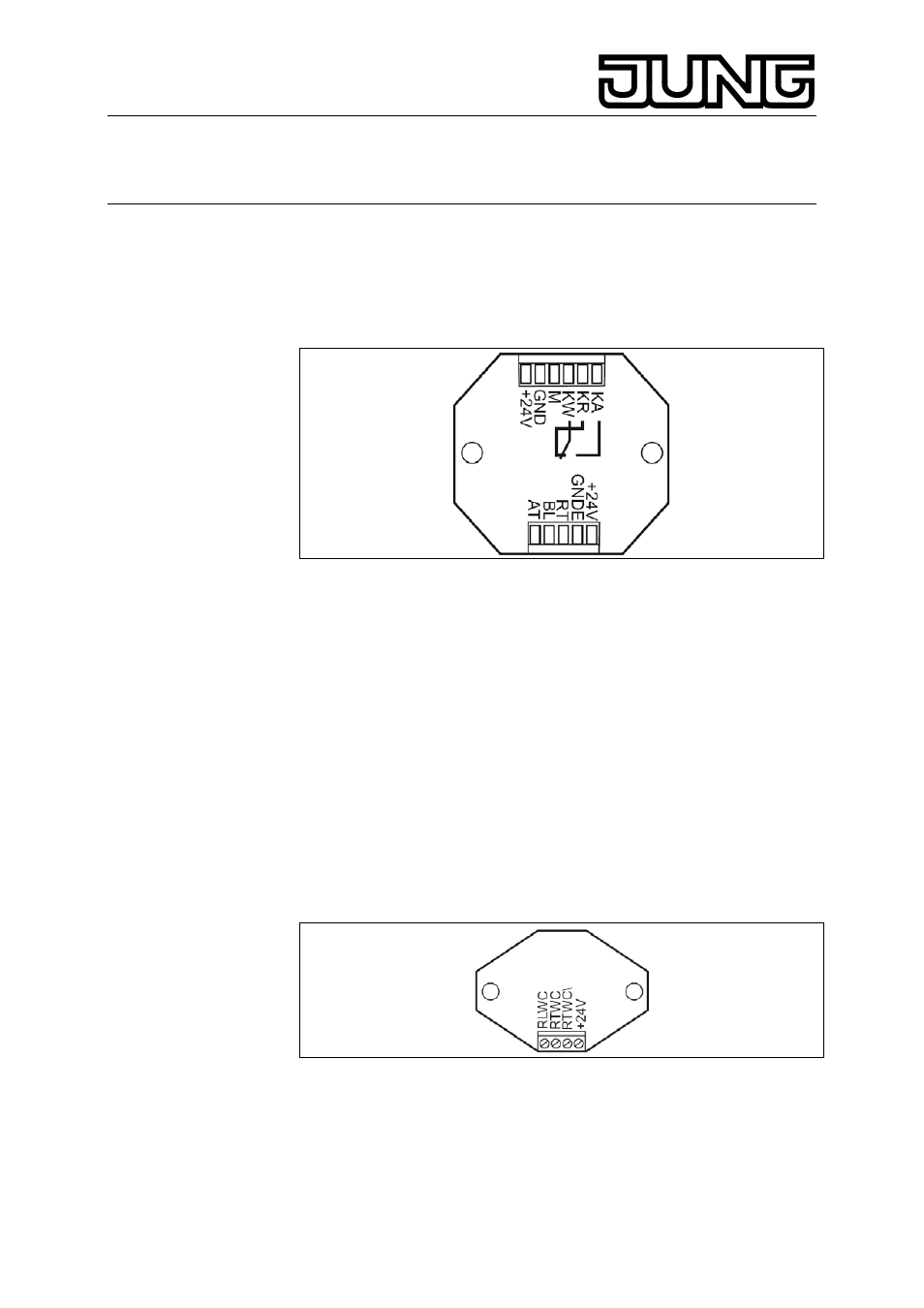

Bild 11: Rufmodul (Rückansicht)
+24VE +24V extern
GND GND extern
RT Ruftaste
BL Beruhigungslampe
AT Abstelltaste
KA Relais Arbeitskontakt
KR Relais Ruhekontakt
KW Relais Wurzel
M Meldeleitung (zum Dienstzimmer)
GND Versorgungsspannung -
+24V Versorgungsspannung +
5.3.2. Zugtaster
Art.-Nrn.: NRSAS0834ZT..
Art.-Nrn.: NRSLS0834ZT..
Zugtaster mit Beruhigungslicht
Bild 12: Zugtaster
RLWC Ruflampe WC-Ruf
RTWC Ruftaste WC-Ruf (IN)
RTWC\ Ruftaste WC-Ruf (OUT)
+24V Versorgungsspannung +
