1
Produktinformation
Videoempfänger 1fach
TK VE 12 U
Sicherheitshinweise
!
Montage, Installation und Inbetriebnahme dürfen nur durch Elektrofachpersonal vor-
genommen werden!
Für Arbeiten an Anlagen mit Netzanschluss 230 V Wechselspannung sind die Sicherheits-
forderungen nach DIN VDE 0100 zu beachten.
Bei der Installation von TCS:BUS-Anlagen sind die allgemeinen Sicherheitsbestimmungen
für Fernmeldeanlagen nach VDE 0800 zu beachten:
• getrennte Führung von Starkstrom- und Schwachstromleitungen,
• Mindestabstand von 10 cm bei gemeinsamer Leitungsführung,
• Einsatz von Trennstegen zwischen Stark- und Schwachstromleitungen in gemeinsam
genutzten Kabelkanälen,
• Verwendung handelsüblicher Fernmeldeleitungen, z. B. J-Y (St) Y mit 0,8 mm Quer-
schnitt,
• vorhandene Leitungen (Modernisierung) mit abweichenden Querschnitten können unter
Beachtung des Schleifenwiderstandes verwendet werden.
!
Durch geeignete Blitzschutzmaßnahmen ist dafür zu sorgen, dass an den TCS:BUS-
Adern a und b jeweils eine Spannung von 32 V DC nicht überschritten wird.

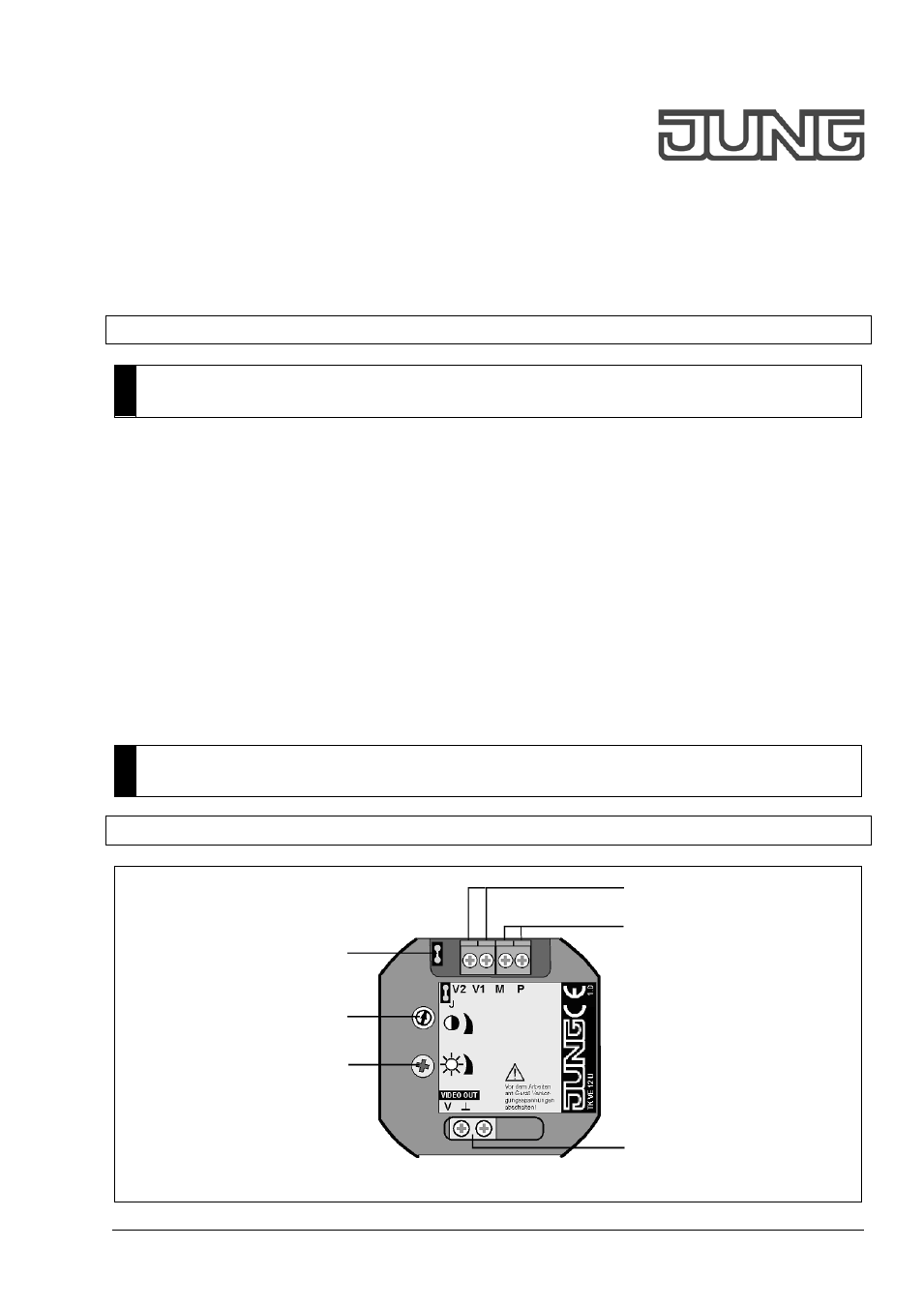

Geräteübersicht
TCS:BUS-Klemmen
Video-Klemmen (Koax)
Steckbrücke für
Abschlusswiderstand
Kontrastregler
Helligkeitsregler
Video-Klemmen
