Antenne hinter der Feldabdeckung des Verteilers verlegen

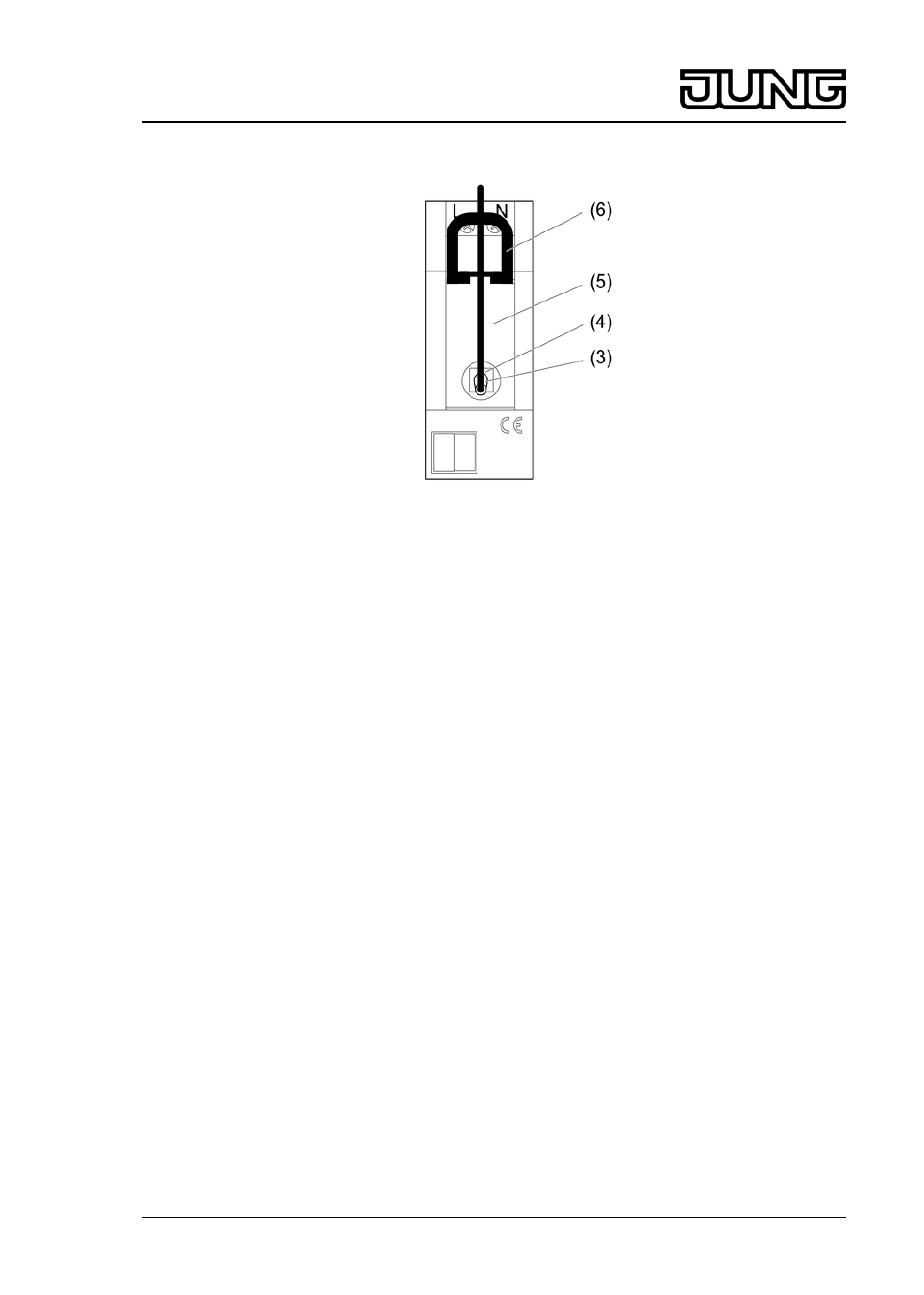

Bild 3
o Den Schwarzen Schieber (6) entriegeln durch Zug nach oben am Bügelende und Schieber
herausziehen (Bild 3).
o Den Antennenstecker (3) in die SMB-Buchse (4) des Funk-Empfängers REG (5) stecken.
o Den Schwarzen Schieber wieder einsetzen, bis er merkbar einrastet.
i Der Schieber fixiert das Kabel und stellt sicher, dass die maximale Einbauhöhe im Verteiler
eingehalten wird.
5 Anhang
5.1 Technische Daten
Antennenlänge 17 cm
Leitungslänge 2,7 m
Anschluss SMB-Stecker
3/4 82553113
J:0082553113 30.07.2010
Funk-Management
Funk-Antenne
