Blaue Leitung (BU) - N, Neutralleiter
o Aktor gemäß Anschlussbeispiel (Bild 3) mit Leuchtenklemmen (siehe Leuchtenklemmen
verwenden) anschließen.

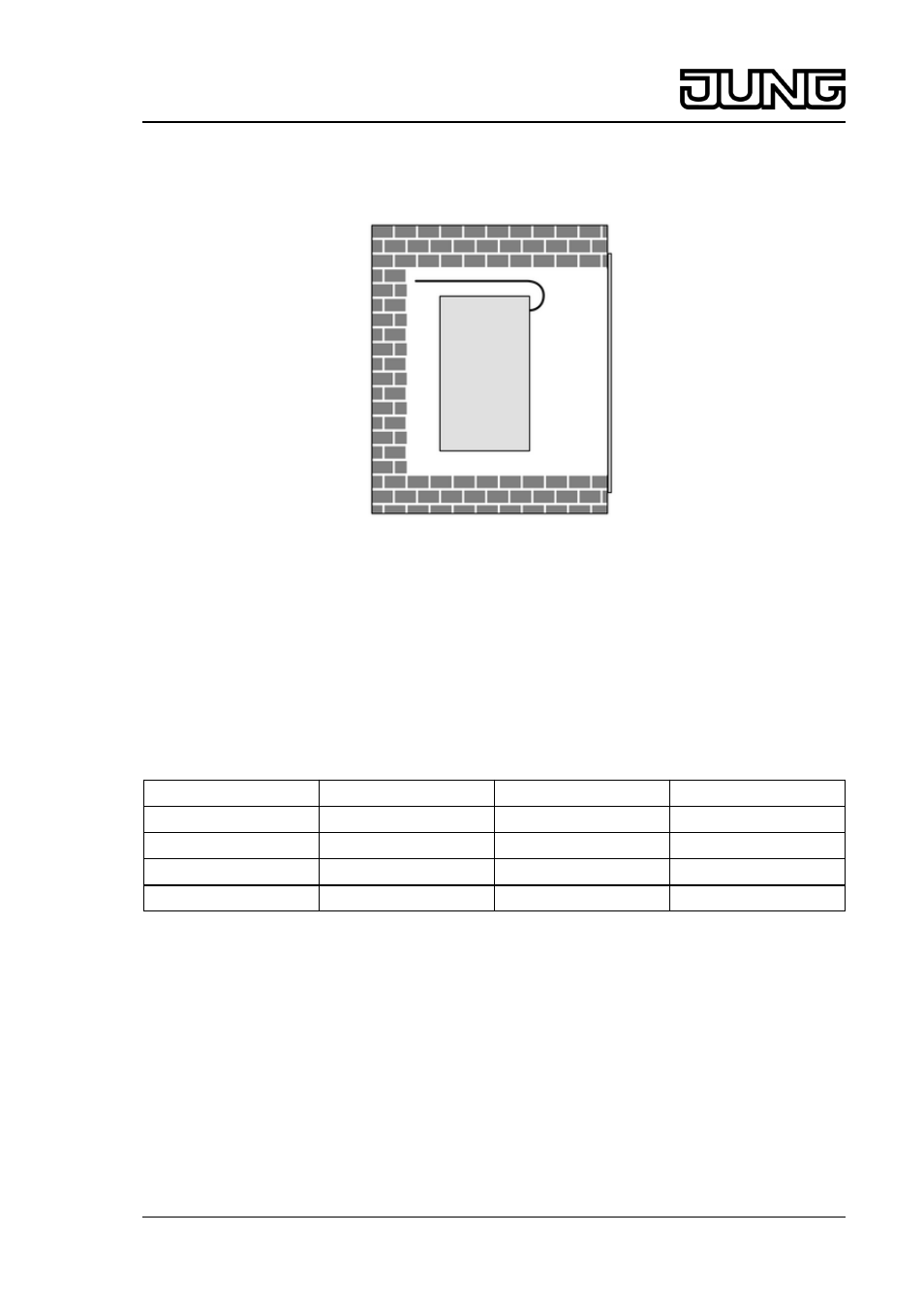

Bild 4: Einbau in Gerätedose
o Gerät so in die Gerätedose einsetzen, dass die Programmiertaste und die LED sichtbar
sind.
i Antenne möglichst frei gestreckt verlegen (Bild 4).
i Bei Montage außerhalb der Gerätedose, z. B. Leuchten-Baldachin, auf ausreichende
Berührungssicherheit achten.
o Netzspannung einschalten.
Testbetrieb am Gerät
Durch aufeinanderfolgende kurze Betätigungen der Programmiertaste, ca. 1 Sekunde, kann
das Gerät getestet werden, siehe Tabelle.
Betätigungen
Ausgang L
A
Ausgang L
B
LED
1 x
EIN
AUS
rot
2 x
AUS
EIN
grün
3 x
EIN
EIN
rot/grün
4 x
AUS
AUS
AUS
o Inbetriebnahme durchführen.
o Geeignete Abdeckung montieren.
