- Konstantlichtregelung in Verbindung mit einem Funk-Präsenzmelder möglich
- Nachlaufzeit von ca. 1 Minute in Verbindung mit Funk-Wächtern
4 Bedienung
Um das Gerät bedienen zu können, muss ein Funksender eingelernt sein.
i Anleitung des Funksenders beachten.
5 Informationen für Elektrofachkräfte
5.1 Montage und elektrischer Anschluss
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten an Gerät oder Last alle zugehörigen Leitungsschutzschalter
freischalten. Spannungsführende Teile in der Umgebung abdecken!
Gerät montieren und anschließen

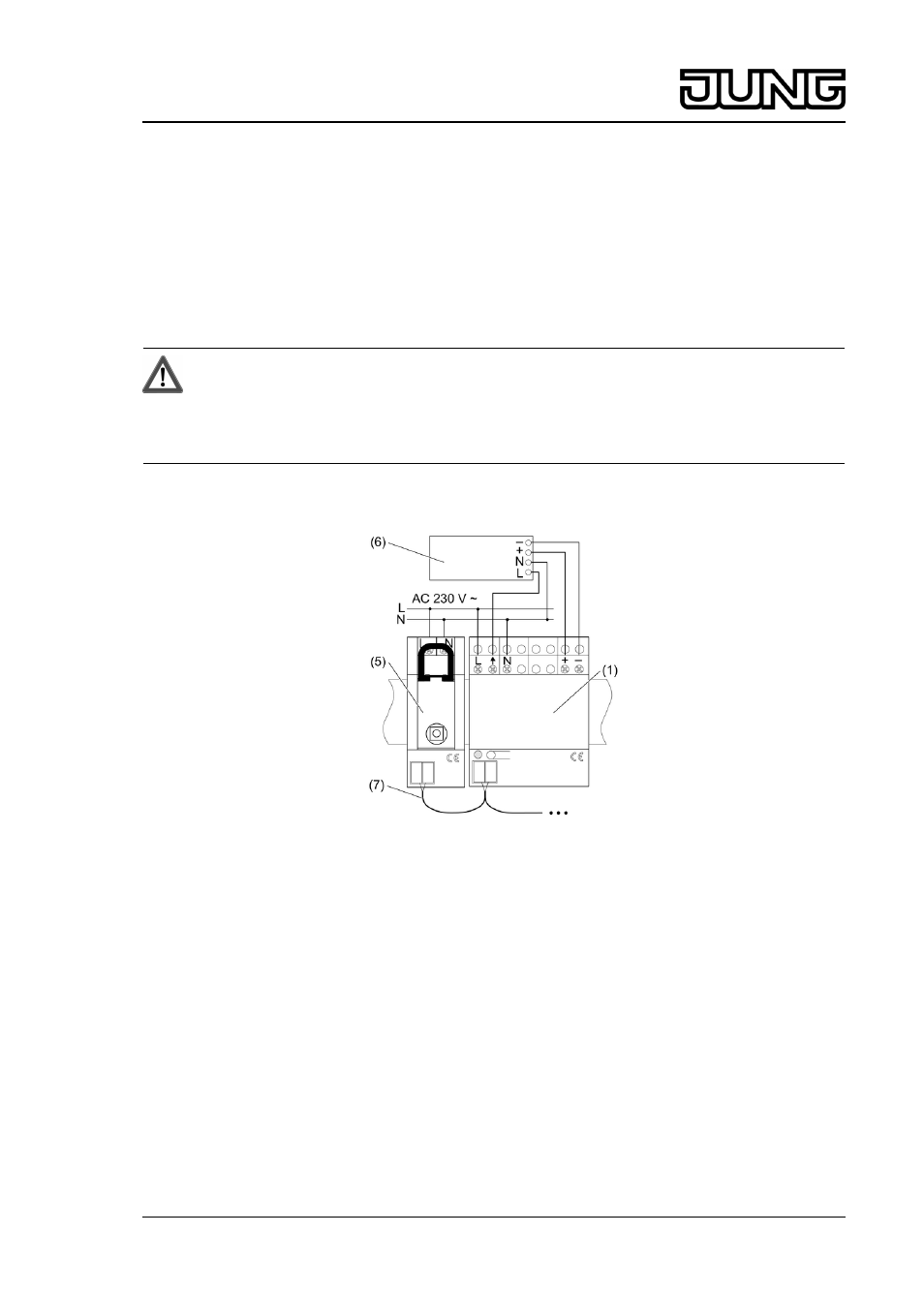

Bild 2
o Steuereinheit (1) auf Hutschiene montieren.
o Steuereinheit und Lampen-Betriebsgerät (6) gemäß Anschlussplan anschließen (Bild 2).
o Steuereinheit über die Anschlussklemme (4) mit einer Busleitung (7) mit dem Funk-
Empfänger REG (5) bzw. anderen Funkaktoren verbinden.
i Die gesamte Länge der Busleitungen zwischen den REG-Geräten darf 3 m nicht
überschreiten.
i Die Busleitungen dürfen nicht verpolt werden.
i Als Busleitung sollte eine geschirmte Leitung mit verdrillten Adern und einem
Leitungsdurchmesser von 0,8 mm verwendet werden, die für eine Prüfspannung von
AC 2,5 kV ausgelegt ist. Zulässige Busleitungen sind beispielsweise YCM 2×2×0,8 oder J-
Y(St)Y 2×2×0,8.
i Steuerleitung hinsichtlich Typ und Querschnitt gemäß VDE-Bestimmungen für 250 V
Leitungen, Steuerspannung basisisoliert, verlegen.
i Die maximale Anzahl Lampen-Betriebsgeräte, die von dem Gerät angesteuert werden
können, ergibt sich aus der maximalen Anschlussleistung. Hierbei darf der maximale
Steuerstrom nicht überschritten werden (siehe Kapitel 6.1. Technische Daten).
