2 inbetriebnahme – JUNG FTD1253EB Benutzerhandbuch
Seite 5

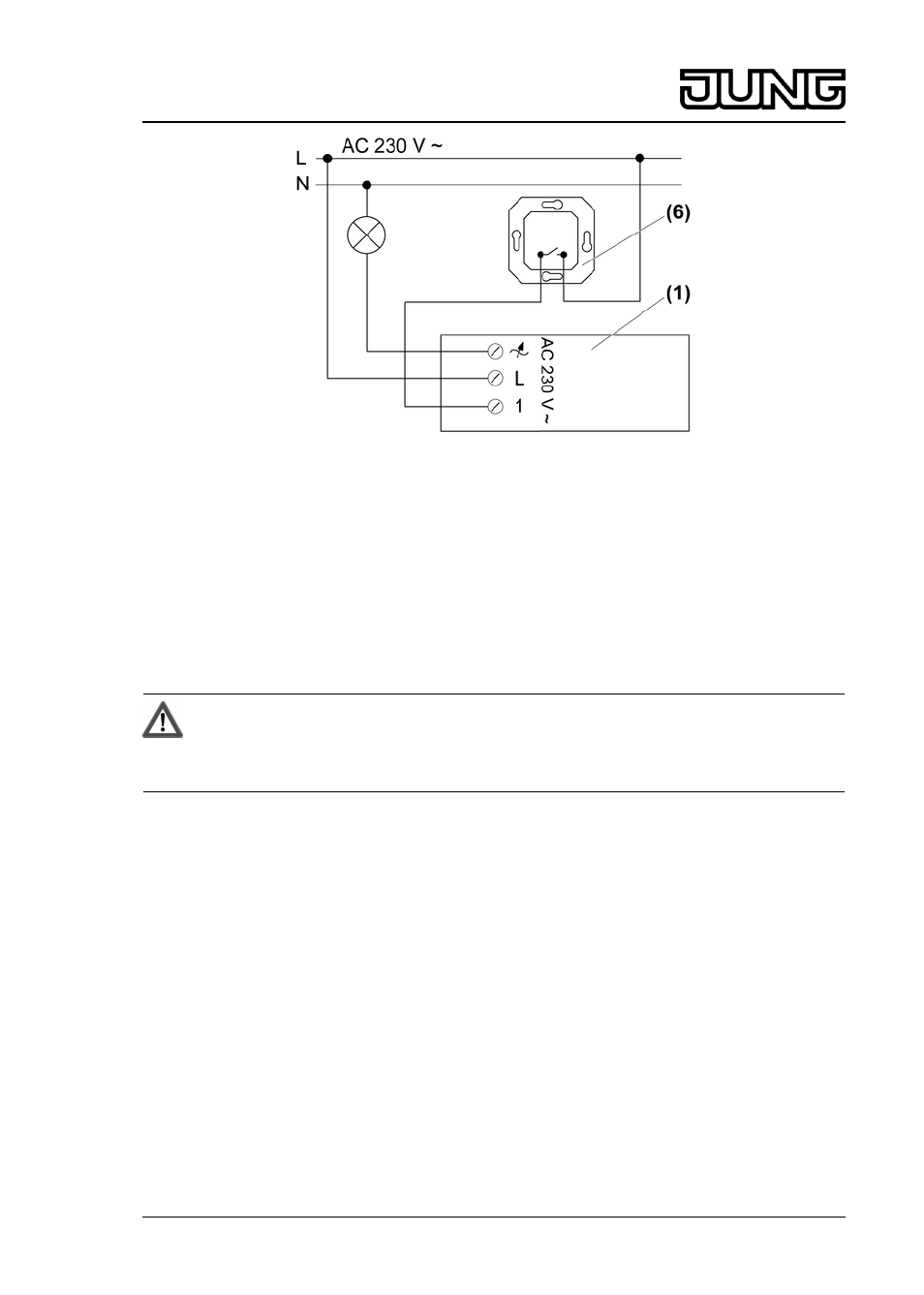

Bild 5: Anschlussplan Dimmer mit Installationstaster
i Beleuchtete Installationstaster müssen über eine separate N-Klemme verfügen.
o Dimmer gemäß entsprechendem Anschlussplan anschließen.
i Antenne möglichst frei gestreckt verlegen.
o Netzspannung einschalten.
i Durch kurzes Betätigen der Programmiertaste, ca. 1 Sekunde, kann die Last ein- oder
ausgeschaltet werden.
5.2 Inbetriebnahme
i Anleitung des Funksenders beachten.
GEFAHR!
Elektrischer Schlag beim Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät spannungsführende Teile in der Umgebung abdecken!
Funksender einlernen
i Sind alle Speicherplätze belegt, muss erst ein bereits eingelernter Funksender gelöscht
werden. Dazu alle eingelernten Kanäle und Lichtszenen des Funksenders einzeln löschen.
Abstand zwischen Empfänger und Funksender beträgt 0,5 m bis 5 m.
Last ist ausgeschaltet.
o Programmiertaste ca. 4 Sekunden drücken.
LED blinkt. Gerät befindet sich für ca. 1 Minute im Programmiermodus.
o Lerntelegramm am Funksender auslösen (siehe Anleitung Funksender).
LED leuchtet. Funksender ist eingelernt.
o Programmiertaste kurz drücken.
Last schaltet ein. Gerät befindet sich im Betriebsmodus.
i Der Programmiermodus wird nach ca. 1 Minute automatisch verlassen.
i Lichtszenentasten separat einlernen.
i Beim Einlernen eines Funksenders werden vorhandene Alles-Ein- und Alles-Aus-Tasten
automatisch mitgelernt.
Einschalthelligkeit speichern
Ein eingestellter Helligkeitswert kann im Dimmer als Einschalthelligkeit gespeichert werden.
i Im Auslieferungszustand ist als Einschalthelligkeit die maximale Helligkeit eingestellt.
5/7
32555713
J:0082555713
17.12.2010
Funk-Management
Funk-Tronic-Dimmer EB
