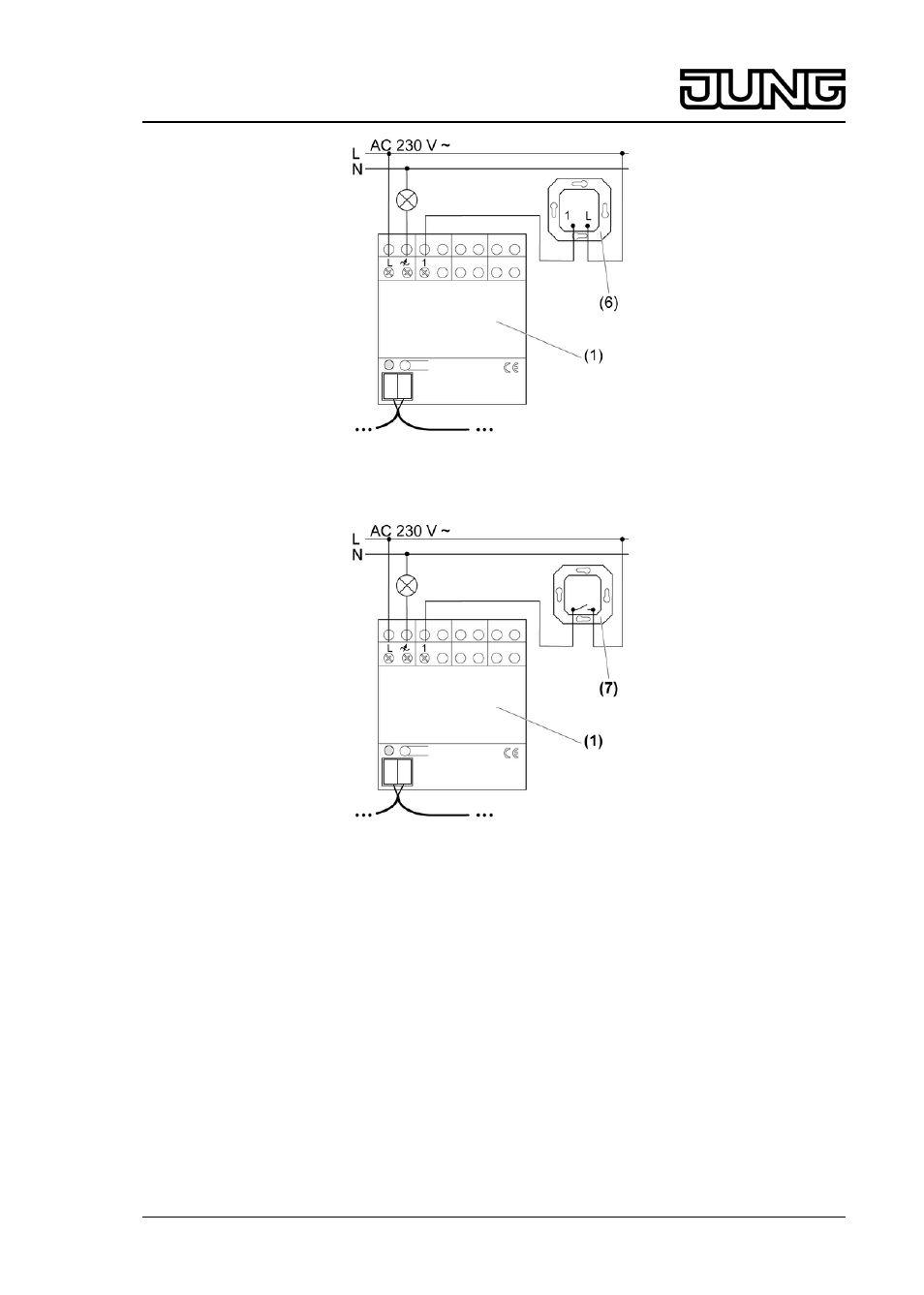

Bild 3: Anschluss einer Nebenstelle 2-Draht (6)
Bild 4: Anschluss eines unbeleuchteten Installationstasters (7)
o Dimmer (1) auf Hutschiene montieren.
o Dimmer, Last und ggf. Nebenstelle gemäß entsprechendem Anschlussplan anschließen
(Bild 3) oder (Bild 4).
i Anschluss beleuchteter Installationstaster nur möglich, wenn diese über eine separate
N-Klemme verfügen.
o Dimmer an Anschlussklemme (4) über eine Busleitung mit dem Funk-Empfänger REG (5)
bzw. anderen Funkaktoren verbinden (Bild 2).
i Die gesamte Länge der Busleitungen zwischen den Geräten darf 3 m nicht überschreiten.
i Die Busleitungen dürfen nicht verpolt werden.
i Als Busleitung eine geschirmte Leitung mit verdrillten Adern und einem
Leitungsdurchmesser von 0,8 mm verwenden, die für eine Prüfspannung von AC 2,5 kV
ausgelegt ist. Zulässige Busleitungen sind beispielsweise YCM 2×2×0,8 oder J-Y(St)Y
2×2×0,8.
o Netzspannung einschalten.
Der Dimmer stellt automatisch das zur Last passende Dimmprinzip ein.
