Seite 6

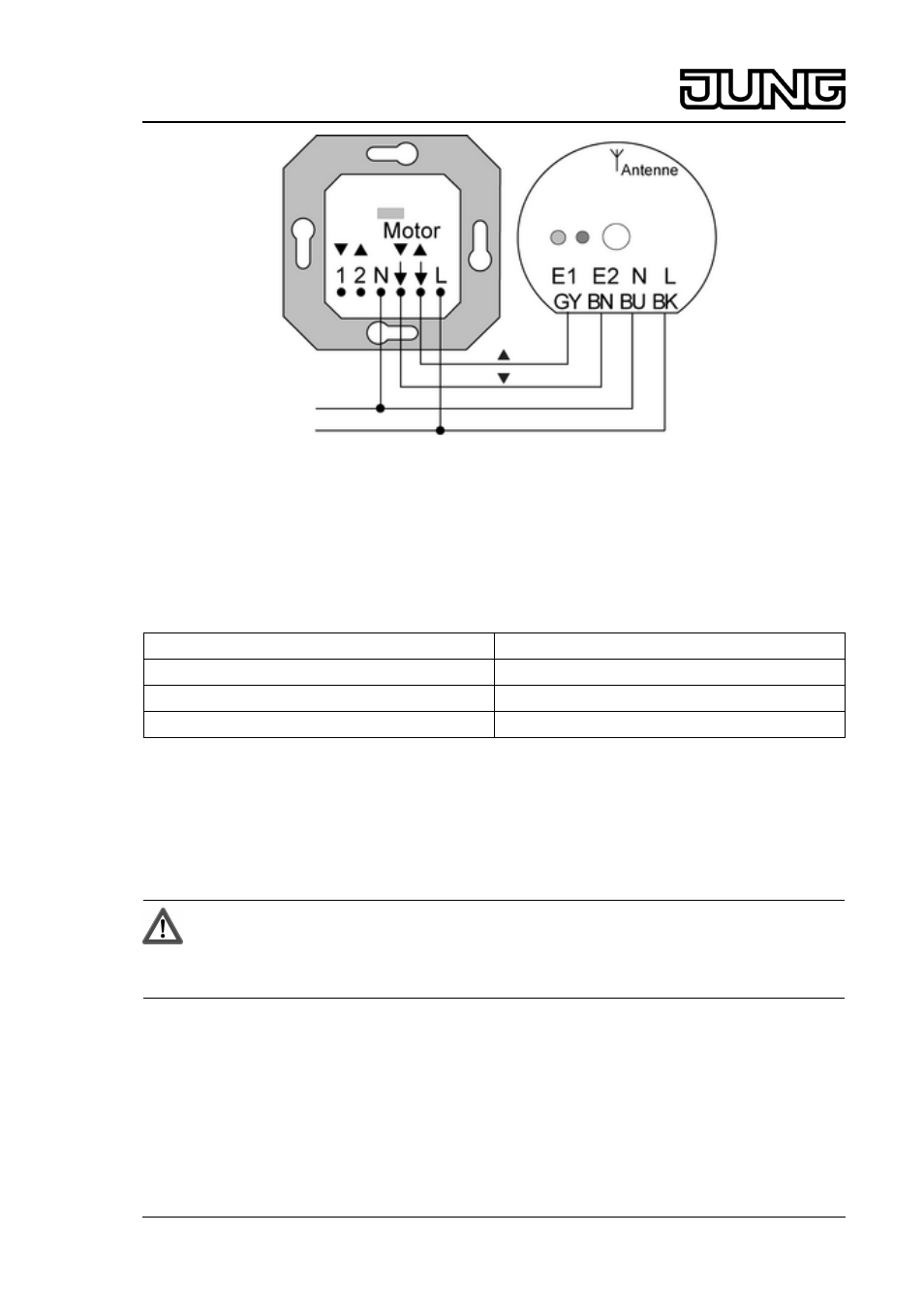

Bild 7: Anschlussplan Jalousieeinsatz, Betriebsart D
i Bei Montage außerhalb einer Gerätedose auf ausreichende Berührungssicherheit achten,
z. B. Einbau in Aufputz-Verteilerdose.
i Der Funk-Sender darf nicht parallel zu einem Jalousie-Motor angeschlossen werden.
Abstand zu großflächigen Metallteilen halten, z. B. metallischen Türrahmen.
o Funk-Sender gemäß Anschlussplan (Bild 4), (Bild 5), (Bild 6) oder (Bild 7) anschließen. Die
Anschlussleitungen sind wie folgt zu belegen:
E1 (GY)
Eingang 1 (grau)
E2 (BN)
Eingang 2 (braun)
N (BU)
N-Leiter (blau)
L (BK)
Außenleiter (schwarz)
o Betriebsart einstellen (siehe Kapitel Inbetriebnahme). Die eingestellte Betriebsart kann
jederzeit geändert werden.
o Funk-Sender in Gerätedose einlegen.
o Einsatz montieren und Netztspannung einschalten.
i Antenne möglichst frei gestreckt verlegen.
5.2 Inbetriebnahme
GEFAHR!
Elektrischer Schlag beim Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät spannungsführende Teile in der Umgebung abdecken!
Betriebsart abfragen
Der Sender hat 4 Betriebsarten, die über die Betriebsartentaste abgefragt und geändert werden
können.
o Betriebsartentaste (3) (Bild 1) kurz drücken.
Die aktuell eingestellte Betriebsart wird durch Blinken der LED (2) angezeigt (Bild 8).
