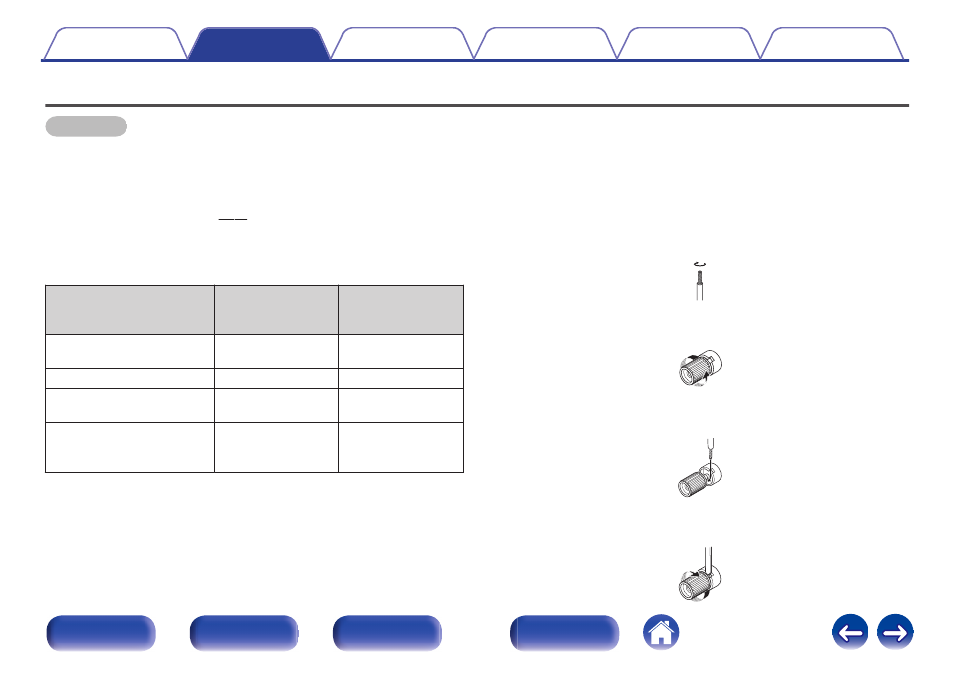

Anschließen der Lautsprecher
HINWEIS
0 Trennen Sie die Stromversorgung des Geräts, bevor Sie die Lautsprecher
anschließen.
0 Schließen Sie die Lautsprecherkabel so an, dass sie an den Anschlussbuchsen
nicht überstehen. Die Schutzschaltung kann u. U. aktiviert werden, wenn die
Adern die Schalttafel berühren oder wenn die Plus- und Minuspole einander
berühren. (“Überlastschutz” (v S. 40))
0 Berühren Sie die Anschlussbuchsen der Lautsprecher nicht, wenn das Gerät an
das Stromnetz angeschlossen ist. Dies kann zu einem Stromschlag führen.
0 Verwenden Sie Lautsprecher mit einer Impedanz innerhalb des unten
dargestellten Bereiches entsprechend ihren Verwendungsbedingungen.
Am Gerät verwendete
Lautsprecheranschlüsse
Anzahl der
angeschlossenen
Lautsprecher
Lautsprecher
Impedanz
SPEAKERS A
(Standardanschluss)
2 (ein Paar)
4–16 Ω/Ohm
SPEAKERS B
2 (ein Paar)
4–16 Ω/Ohm
SPEAKERS A und
SPEAKERS B
4 (zwei Paar)
8–16 Ω/Ohm
SPEAKERS A und
SPEAKERS B
(Bi-Wiring-Anschluss)
2 (ein Paar)
4–16 Ω/Ohm
o
Anschließen der Lautsprecherkabel
Achten Sie beim Anschließen der Lautsprecher an dieses Gerät darauf,
dass die Kennzeichnung von linkem (L) und rechtem (R) Kanal sowie die
Ausrichtung + (rot) und – (schwarz) übereinstimmen.
1
Isolieren Sie ca. 10 mm des Lautsprecherkabelendes
ab, verzwirbeln Sie das Ende der Ader fest, oder
versehen Sie es mit einem Kabelschuh.
.
2
Drehen Sie den Lautsprecheranschluss gegen den
Uhrzeigersinn, um ihn zu lösen.
.
3
Führen Sie Ader des Lautsprecherkabels bis zum zum
Beginn der Isolierung in den Lautsprecheranschluss ein.
.
4
Drehen Sie den Lautsprecheranschluss im
Uhrzeigersinn, um ihn festzuziehen.
.
