Anschlüsse

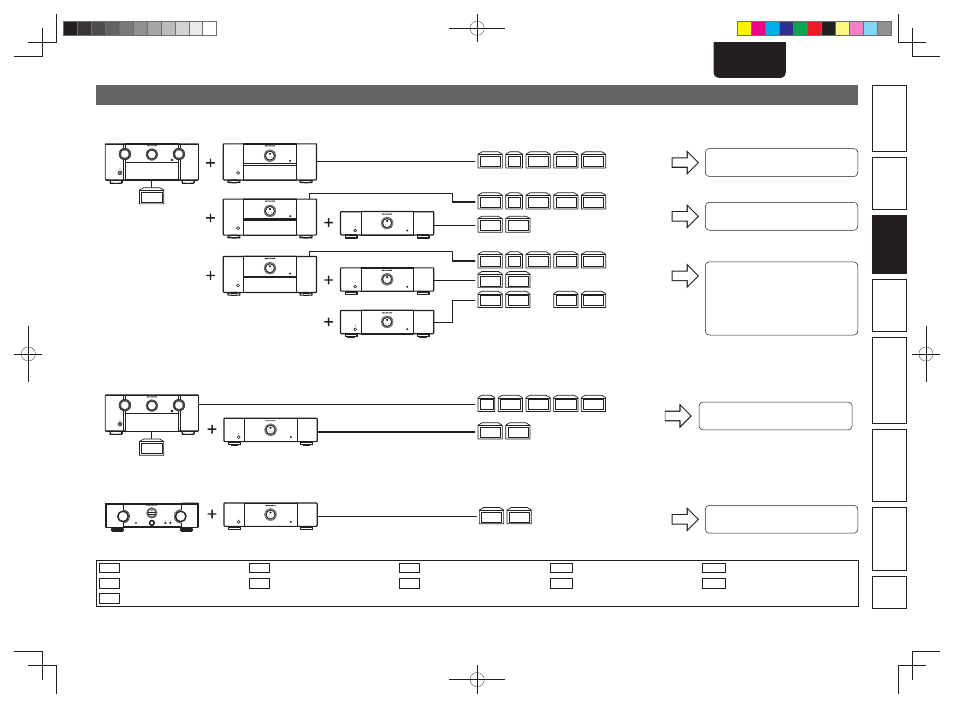

Beispielvariante eines Anschlusses
n Anschluss an AV-Vorstufen-Tuner
FL
FR
SL
SR
C
FL
SW
SBL
SBR
FR
SL
SR
C
FL
SBL
SBR
FHL
FHR
Z2
Z2
FR
SL
SR
C
RETURN
ENTER
SPKR A/B
ZONE 2
BAND
DSX
MENU
HDMI OUT
ON/OFF
PURE DIRECT
ZONE 2
ON/OFF
ZONE
SELECT
SLEEP
M-DAX
MODE
DISPLAY
SURROUND
AUTO
DINAMIC EQ/VOL
STATUS
5.1-Kanal-Surround-Wiedergabe
7.1-Kanal-Surround-Wiedergabe
9.1-Kanal-Surround-Wiedergabe
oder
7.1-Kanal-Surround-Wiedergabe
+
ZONE
2-Wiedergabe
AV7005
MM7055
MM7055
MM7055
MM7025
MM7025
MM7025
n Anschluss an AV-Receiver
Verwendung sowohl des AV-Receivers als auch des Verstärkers über dieses Gerät. Kombination mit einem AV-Receiver, der über einen PRE-OUT-Ausgang verfügt.
SR7005
SBR
SL
SR
SBL
C
SW
FL
FR
RETURN
ENTER
SPKR A/B
ZONE 2
BAND
DSX
MENU
HDMI OUT
ON/OFF
PURE DIRECT
ZONE 2
ON/OFF
ZONE
SELECT
SLEEP
M-DAX
MODE
DISPLAY
SURROUND
AUTO
DINAMIC EQ/VOL
STATUS
Frontlautsprecher-Upgrade
MM7025
n Anschluss an zweikanaligen Vorverstärker
MM7025
FL
FR
2 -Kanal-Wiedergab
FL
Front-Lautsprecher (L)
C
Center-Lautsprecher
SL
Surround-Lautsprecher (L)
SBL Surround back-Lautsprecher (L)
FHL Front height-Lautsprecher (L)
FR
Front-Lautsprecher (R)
SW Subwoofer
SR
Surround-Lautsprecher (R)
SBR Surround back-Lautsprecher (R)
FHR Front height-Lautsprecher (R)
Z2
Zone2-Lautsprecher
[Lautsprecher]
oder
