Oder verstärker für zone2. (v s. 29, O anschließen der lautsprecherkabel, O anschließen der subwoofer – Marantz NR1605 Benutzerhandbuch
Seite 29: Vorderseite display rückseite fernbedienung index

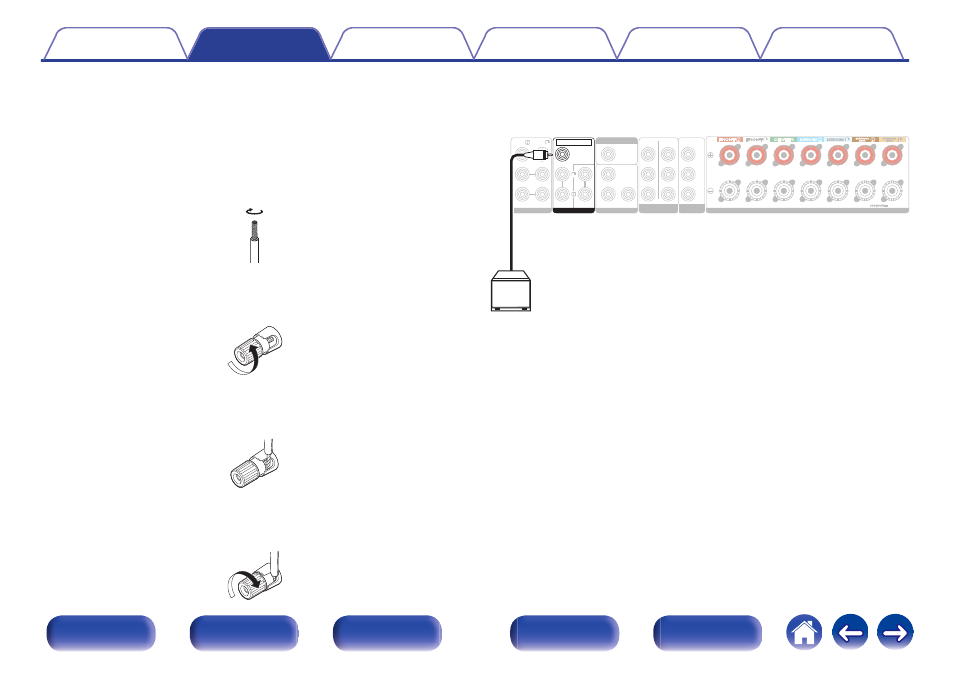

o Anschließen der Lautsprecherkabel
Achten Sie beim Anschließen der Lautsprecher an dieses Gerät
darauf, dass die Kennzeichnung von linkem (L) und rechtem (R) Kanal
sowie die Ausrichtung + (rot) und – (schwarz) übereinstimmen.
1
Isolieren Sie ca. 10 mm des Lautsprecherkabelendes
ab, verzwirbeln Sie das Ende der Ader fest, oder
versehen Sie es mit einem Kabelschuh.
.
2
Drehen Sie den Lautsprecheranschluss gegen den
Uhrzeigersinn, um ihn zu lösen.
.
3
Führen Sie Ader des Lautsprecherkabels bis zum zum Beginn
der Isolierung in den Lautsprecheranschluss ein.
.
4
Drehen Sie den Lautsprecheranschluss im Uhrzeigersinn, um
ihn festzuziehen.
.
o Anschließen der Subwoofer
Verwenden Sie zum Anschließen des Subwoofers ein Subwoofer-
Kabel.
.
SPEAKERS
SPEAKERS
1
CBL/SAT
CBL/SAT
1
CBL/
CBL/
SAT
SAT
2 DVD
2 DVD
2
DVD
DVD
2
2
DVD
DVD
3
3 Blu-ray
Blu-ray
PB/
CB
Y
MONITOR
MONITOR
PR/
CR
(ASSIGNABLE
ASSIGNABLE)
COMPONENT VIDEO IN
COMPONENT VIDEO IN COMPONENT
COMPONENT
VIDEO OUT
VIDEO OUT
(ASSIGNABLE
ASSIGNABLE)
VIDEO IN
VIDEO IN
(ASSIGNABLE
ASSIGNABLE)
AUDIO IN
AUDIO IN
IMPEDANCE : 4
IMPEDANCE : 4
㹼16
16
Ȑ
1
1
CBL/SAT
CBL/SAT
MONITOR
MONITOR
VIDEO OUT
VIDEO OUT
3
3
CD
CD
PRE OUT
PRE OUT
FRONT
RONT
ZONE2
ZONE2
SUBWOOFER
SUBWOOFER
SW
29
