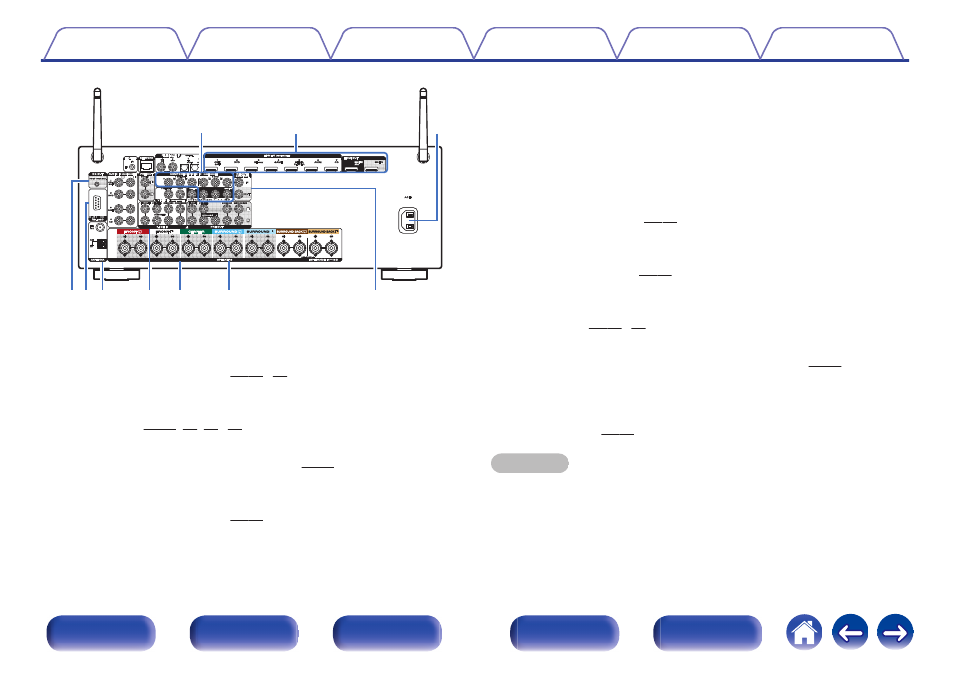

J k l – Marantz SR5009 Benutzerhandbuch
Seite 20
.
Q2
Q5
Q4
Q3
Q6
Q0Q1
o
i
u
G Component Video-Anschlüsse (COMPONENT VIDEO)
Ermöglichen den Anschluss von mit Component Video-Anschlüssen
ausgestatteten Geräten. (v S. 44, 45)
H HDMI-Anschlüsse
Ermöglichen den Anschluss von mit HDMI-Anschlüssen ausgestatteten
Geräten. (v S. 40, 41, 44, 45)
I Wechselstromeingang (AC IN)
Schließen Sie hier das Netzkabel an. (v S. 56)
J DC OUT-Buchse
Ermöglichen den Anschluss von mit der Trigger-Funktion
ausgestatteten Geräten. (v S. 55)
K RS-232C-Anschluss
Ermöglicht die Verbindung von Geräten zur
Heimautomationssteuerung, die mit RS-232C-Anschlüssen
ausgestattet sind. Weitere Informationen zur seriellen Steuerung dieses
Geräts finden Sie in der Bedienungsanleitung der
Heimautomationssteuerung.
L Anschluss für die UKW/MW-Antenne (ANTENNA)
Ermöglicht den Anschluss von UKW-Antennen und MW-
M 7.1-Kanal-Eingangsanschlüsse (7.1CH IN)
Ermöglichen den Anschluss von Geräten mit Mehrkanal-
N Video-Anschlüsse (VIDEO)
Ermöglichen den Anschluss von mit Video-Anschlüssen ausgestatteten
O Lautsprecheranschlüsse (SPEAKERS)
Ermöglichen den Anschluss von Lautsprechern. (v S. 28)
P REMOTE CONTROL-Buchsen
Ermöglichen den Anschluss von Infrarotempfängern/-sendern, um
dieses Gerät und externe Geräte aus einem anderen Raum bedienen
HINWEIS
Berühren Sie nicht die inneren Anschlusskontakte auf der Rückseite.
Elektrostatische Entladung könnte das Gerät beschädigen.
20
