o Informationen zu den mitgelieferten
Kabelkennzeichnungen (im Lieferumfang
enthalten) für die Kanalidentifizierung
Der Kanalabschnitt für Lautsprecheranschlüsse auf der Rückseite ist
farbcodiert, damit die einzelnen Kanäle zu erkennen sind.
Lautsprecheranschlüsse
Farbe
FRONT L
Weiß
FRONT R
Rot
CENTER
Grün
SURROUND L
Hellblau
SURROUND R
Blau
SURROUND BACK L
Beige
SURROUND BACK R
Braun
FRONT WIDE L
Helllila
FRONT WIDE R
Lila
FRONT HEIGHT L
Hellgelb
FRONT HEIGHT R
Gelb
TOP FRONT L
Hellgelb
TOP FRONT R
Gelb
TOP MIDDLE L
Helllila
TOP MIDDLE R
Lila
TOP REAR L
Helllila
TOP REAR R
Lila
REAR HEIGHT L
Helllila
REAR HEIGHT R
Lila
FRONT DOLBY L
Hellgelb
FRONT DOLBY R
Gelb
SURROUND DOLBY L
Helllila
SURROUND DOLBY R
Lila
BACK DOLBY L
Helllila
BACK DOLBY R
Lila
SUBWOOFER
Schwarz
Befestigen Sie die Lautsprecherkabel-Kennzeichnungen für jeden
Kanal an dem entsprechenden Lautsprecherkabel, wie in der
Abbildung dargestellt.
Bringen Sie die Kennzeichnung gemäß der Tabelle an den
Lautsprecherkabeln an.
Nehmen Sie anschließend die Anschlüsse vor, sodass die Farbe der
Lautsprecheranschlüsse denen der Lautsprecherkabel-
Kennzeichnungen entspricht.

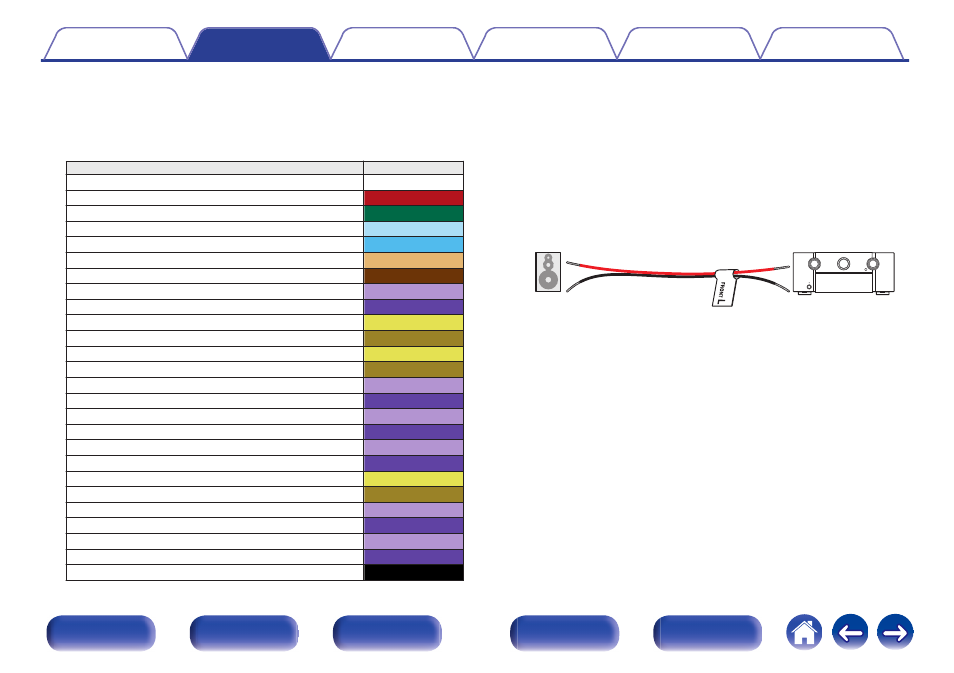

G So befestigen Sie die Lautsprecherkabel-Kennzeichnung H
.
Dieses Gerät
Lautsprecher
