4

DEUTSCH

q

Netzschalter (ON/OFF) ································ (8)

w

STANDBY-Anzeige ······································· (8)

Gibt den Status des Geräts wie folgt an:
• Netz “ON” : Aus
• Wenn die Schutzschaltung aktiviert ist :

Rot (blinkt) ................................................... (6)

• Standby : Rot
• Netz “OFF” : Aus

e

INPUT SELECTOR-Knopf ····························· (9)

r

Eingangsanzeigen ········································ (8)

t

MUTE-Anzeige (MUTE) ································ (9)

y

VOLUME-Bedienungsknopf ···················· (8, 9)

u

Fernbedienungssensor ·························· (3, 10)

i

BALANCE-Bedienungsknopf ··················· (8, 9)

o

SOURCE DIRECT-Schalter/Anzeige ············ (9)

Q0

TREBLE-Bedienungsknopf ······················· (8, 9)

Q1

POWER AMP DIRECT-Schalter/Anzeige ···· (9)

Q2

MID-Bedienungsknopf ····························· (8, 9)

Q3

SPEAKERS A/B-Schalter/Anzeigen ············ (9)

Q4

BASS-Bedienungsknopf ·························· (8, 9)

Q5

Kopfhörerbuchse (PHONES) ························ (9)

HINWEIS

Sie können die Reglerknöpfe

i

BALANCE,

Q0

TREBLE,

Q2

MID und

Q4

BASS nur einstellen, wenn

der Schalter

o

SOURCE DIRECT ausgeschaltet ist.

Bezeichnung und Funktionen der Teile

Lesen Sie hinsichtlich der hier nicht erklärten Tasten die in Klammern ( ) angegeben Seiten.

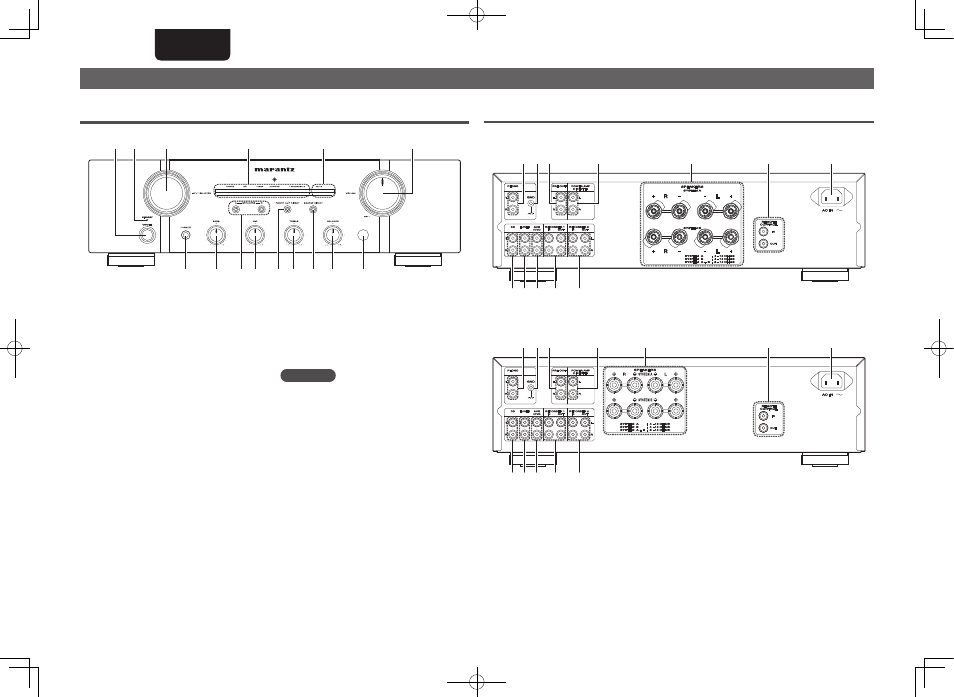

Vorderseite

t

q

w

e

r

i

Q1 Q0

Q2

Q4

Q5

y

u

o

Q3

q

PHONO-Eingänge ········································· (7)

w

PHONO GND-Anschluss ······························ (7)

e

PRE OUT-Buchsen ······································ (10)

r

POWER AMP DIRECT IN-Buchsen ··············· (9)

t

Lautsprechersystem-Anschlüsse

(SPEAKERES SYSTEM A/B) ···················· (6, 7)

y

REMOTE CONTROL

Ein-/Ausgangsanschlüsse ························· (10)

Rückseite

n

PM-KI-PEARL-LITE

r

t

y

u

w e

q

i

o

Q0

Q1

Q2

n

PM7004

r

t

y

u

w e

q

i

o

Q0

Q1

Q2

u

AC-Eingang (AC IN) ······································ (8)

i

RECORDER 2 (MD/TAPE)

Ein-/Ausgangsanschlüsse ··························· (7)

o

RECORDER 1 (CD-R)

Ein-/Ausgangsanschlüsse ··························· (7)

Q0

AUX/DVD-Eingänge ····································· (7)

Q1

TUNER-Eingänge ·········································· (7)

Q2

CD-Eingänge ················································· (7)
