8
DEUTSCH
TEILEBEZEICHNUNGEN UND FUNKTIONEN
A PHONO GND-Anschluss
Schließen Sie hier das Massekabel eines analogen
Plattenspielers an.
B PHONO-Eingangsbuchsen
Diese Buchsen dienen zum Anschluss eines analogen
Plattenspielers.
Es können sowohl MC- als auch MM-Kassetten verwendet
werden. Stellen Sie daher die PHONO MC-Taste
y auf
dem vorderen Bedienfeld entsprechend dem verwendeten
Kassettentyp ein.
C CD-Eingangsbuchsen
D i e s e B u c h s e n d i e n e n z u m A n s c h l u s s d e r
Ausgangsbuchsen eines Super Audio CD Players etc.
D LINE 1/2-Eingangsbuchsen
D i e s e B u c h s e n d i e n e n z u m A n s c h l u s s d e r
Ausgangsbuchsen eines Tuners, DVD-Players, etc.
E RECORDER 1/2-Eingangsbuchsen
D i e s e B u c h s e n d i e n e n z u m A n s c h l u s s d e r
Ausgangsbuchsen eines Kassettendecks oder anderen
Aufnahmegerätes.
F RECORDER 1/2-Ausgangsbuchsen
Diese Buchsen dienen zum Anschluss der Aufnahme-
Eingangsbuchsen eines Kassettendecks etc.
G PRE OUT-Buchsen
Diese Buchsen dienen zum Anschluss der Eingangsbuchsen
eines Leistungsverstärkers.
H Anschlussbuchse für Netzkabel (AC IN)
Schließen Sie mit dem mitgelieferten Stromkabel diese
Buchse an einer Steckdose an.
I Strom-Fernbedienungsbuchse
(REMOTE POWER CONTROL)
(Triggerausgang (TRIGGER OUT))
Diese Buchse dient zum Anschluss der Trigger-
Eingangsbuchse (TRIGGER IN) eines Marantz SM-11S1
stereobetriebenen Verstärkers, der zum gleichzeitigen
Ein- und Ausschalten der Stromversorgung beider Geräte
verwendet wird. Weitere Informationen zur STROM-
FERNBEDIENUNG siehe Seite 25.
J AMP MODE-Schalter
STEREO: Mit dieser Einstellung wird das Gerät als
normaler Stereoverstärker verwendet.
BI-AMP:
Mit dieser Einstellung kann das Gerät als
vollständiger Doppelverstärkeranschluss
verwendet werden.
Weitere Informationen zu DOPPELVERSTÄRKER (BI-
AMP)-MODUS siehe Seite 24.
K Ein-/Ausgangsbuchsen für Flexibles
Steuerbussystem (F.C.B.S. IN/OUT)
Mit diesen Buchsen können Sie bis zu vier Verstärker
angeschlossen und synchronisiert werden. Hinweise
zum Gebrauch und zu den Anschlüssen fi nden Sie unter
FLEXIBLES STEUERBUSSYSTEM (Seite 26).
L Symmetrische PRE OUT-Buchsen
(BALANCED PRE OUT)
Diese Buchsen dienen zum Anschluss der symmetrischen
Eingangsbuchsen eines Leistungsverstärkers.
M Symmetrische Eingangsbuchsen 1/2
(BALANCED INPUT 1/2)
Diese Buchsen dienen zum Anschluss der symmetrischen
Ausgangsbuchsen eines Super Audio CD-Players etc.
3
3
1
1
2
2
3
3
1
1
2
2
3
3
1
1
2
2
3
3
1
1
2
2
3
3
1
1
2
2
3
3
1
1
2
2
AC IN
MODEL NO. SC-11S1
STEREO
BI-AMP
PHONO
GND
F.C.B.S.
AMP MODE
REMOTE POWER CONTROL
TRIGGER OUT
1
2
IN
OUT
R
R
L
R
L
R
L
R
PHONO
CD
1
2
- LINE -
PRE OUT
IN
OUT
IN
OUT
1
2
- RECORDER -
PRE OUT
2
INPUT
1
BALANCED
INPUT
L
L
R
L
PUSH
PUSH
PUSH
PUSH
PUSH
PUSH
PUSH
PUSH
A B
C
D
E
G
H
I
K
J
L
M
F

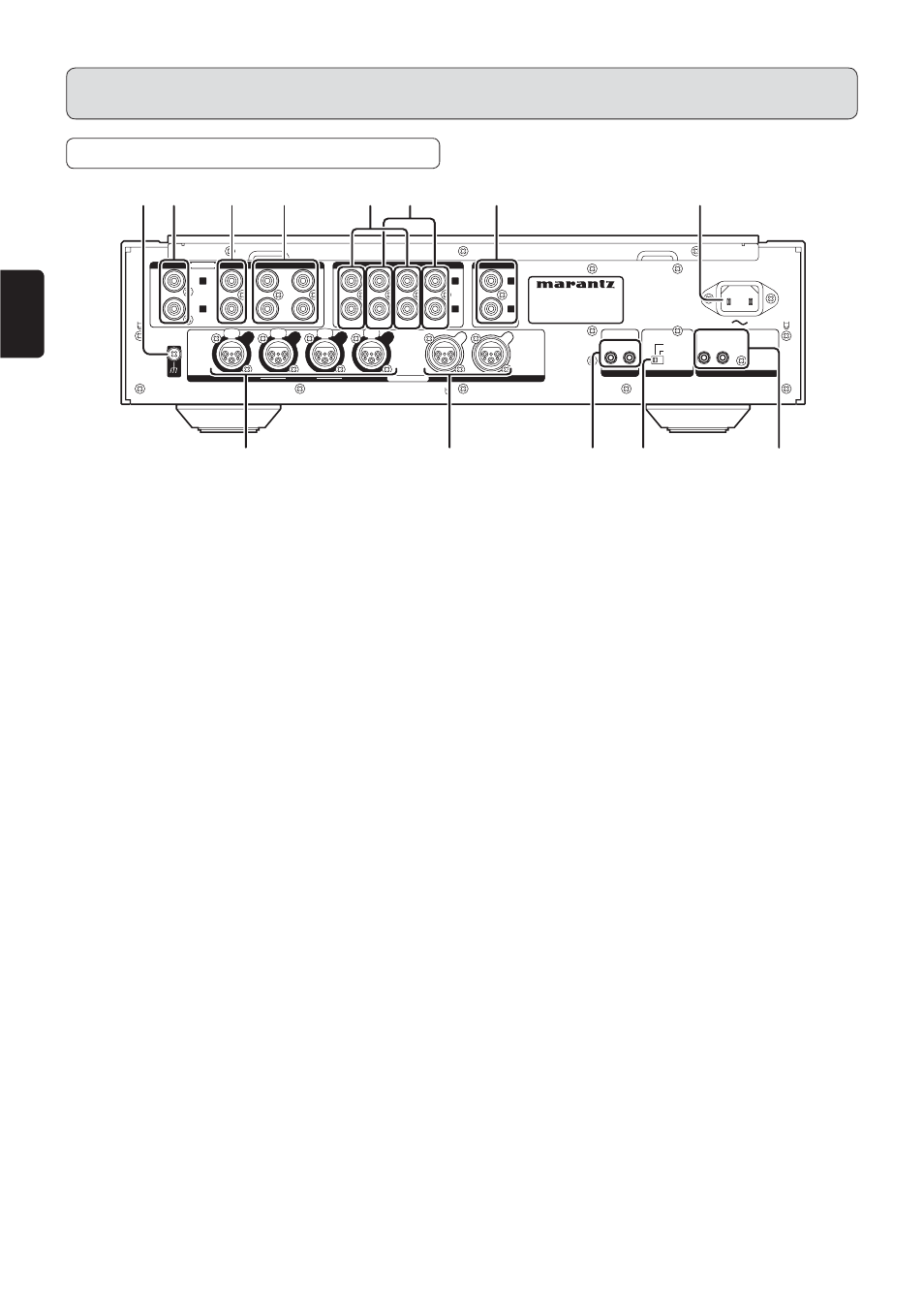

HINTERES ANSCHLUSSFELD
