9
ALLGEMEINE BEDIENUNG
FORTGESCHRITTENE
ANSCHLÜSSE
FORTGESCHRITTENER
BETRIEB
STÖRUNGSSUCHE
SONSTIGES
NAMEN UND FUNKTIONEN
ALLGEMEINE ANSCHLÜSSE
DEUTSCH

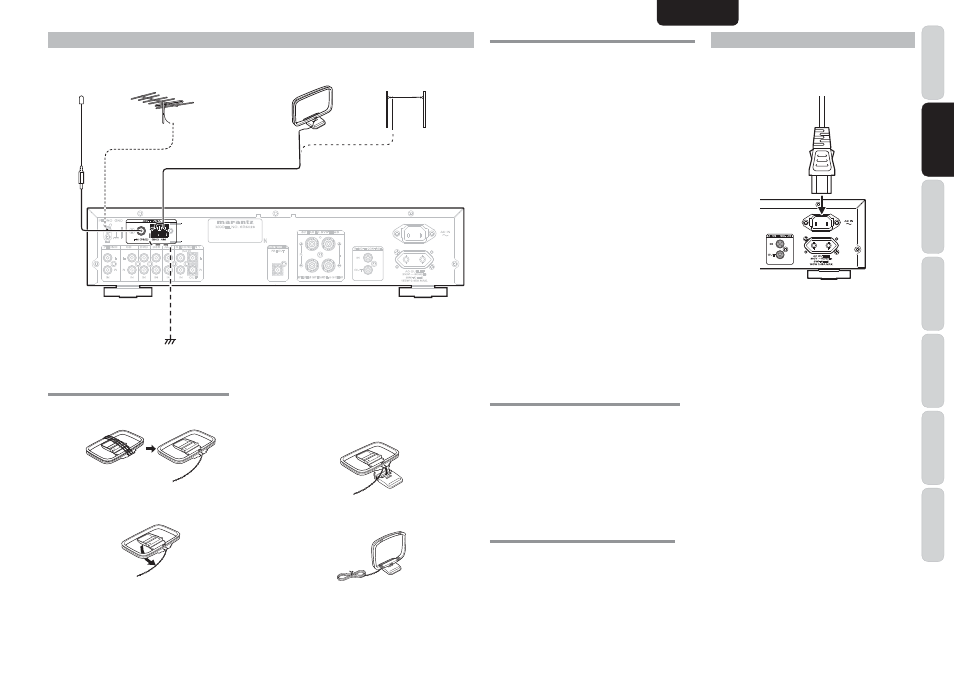

ANSCHLIESSEN DER ANTENNENKLEMMEN
PHONO
R
L
AC IN
SWITCHED 150W 0.65A MAX.
AC OUTLET 230V 50/60Hz
PHONO GND
CD DVD DSS AUX RECORDER 1
R
L
R
L
IN IN IN IN IN IN OUT
(CD-R)
SUB WOOFER
PRE OUT
L R
SPEAKERS IMPEDANCE : 8-16 OHMS
SPEAKER SYSTEMS
N
MODEL NO. SR5023
GND AM FM (75 7)
ANTENNA
REMOTE CONTROL
IN
OUT
MW-RAHMENANTENNE EXTERNE MW-
ANTENNE
EXTERNE UKW-
ANTENNE
UKW-
ANTENNE
ZUSAMMENBAU DER MW-RAHMENANTENNE
1. Lösen Sie die Vinylbefestigung und nehmen Sie
die Anschlussleitung heraus.
2. Verbiegen Sie das Gestellteil in die entgegen-
gesetzte Richtung.
ANSCHLIESSEN DER MITGELIEFERTEN ANTENNEN
Anschließen der mitgelieferten UKW-antenne
Die mitgelieferte UKW-antenne ist eine Zimmerantenne.
Ziehen Sie die Antenne während des Gebrauchs
heraus und drehen Sie in verschiedene Richtungen,
bis das Signal am deutlichsten empfangen wird.
Sichern Sie die Antenne mit Steckstiften oder
ähnlichen Vorrichtungen in der Position mit geringster
Verzerrung.
Falls die Empfangsqualität schlecht ist, kann
sie möglicherweise durch die Verwendung einer
Außenantenne verbessert werden.
Anschließen der mitgelieferten
MW-Rahmenantenne
Die mitgelieferte MW-Rahmenantenne ist eine
Zimmerantenne.
Drehen Sie sie in die Richtung des besten Empfangs.
Entfernen Sie sie so weit wie möglich von diesem
Gerät, einem Fernsehgerät, Lautsprecherkabeln und
Stromleitungskabeln.
Falls die Empfangsqualität schlecht ist, kann
sie möglicherweise durch die Verwendung einer
Außenantenne verbessert werden.
1. Lockern Sie Schraube der MW-Antennenklem-
me, indem Sie sie gegen den Uhrzeigersinn
drehen.
2. Führen Sie den blanken Draht in die Antennen-
klemme ein.
3. Ziehen Sie die Schraube durch Drehen im
Uhrzeigersinn fest, um den Draht zu sichern.
ANSCHLIESSEN EINER UKW-AUSSENANTENNE
Hinweise:
• Halten Sie die Antenne von Rauschquellen
(Neonanzeigen, Straßen mit viel Verkehr usw.)
fern.
• Stellen Sie die Antenne nicht in die Nähe von
Stromleitungskabeln. Halten Sie sie von solchen
Kabeln sowie von Transformatoren usw. fern.
• Um der Gefahr von Blitzeinschlag und elektrischem
Schlag vorzubeugen, muss die Antenne geerdet
werden.
ANSCHLIESSEN EINER MW-AUSSENANTENNE
Eine Außenantenne weist eine größere Wirkung
auf, wenn sie waagerecht über einem Fenster oder
außerhalb des Hauses gestreckt verläuft.
Hinweise:
• Entfernen Sie die MW-Rahmenantenne nicht.
• Um der Gefahr von Blitzeinschlag und elektrischem
Schlag vorzubeugen, muss die Antenne geerdet
werden.
3. Führen Sie den Haken, der sich auf der
Unterseite des Rahmens befindet, in den
Schlitz am Gestellteil ein.
4. Stellen Sie die Antenne auf eine feste Oberfläche.
ANSCHLIESSEN DES NETZKABELS
1. Stecken Sie das mitgelieferte Netzkabel in
die AC IN-Buchse auf der Rückseite des
Hauptgeräts ein.
AC IN
SWITCHED 150W 0.65A MAX.
AC OUTLET 230V 50/60Hz
REMOTE CONTROL
IN
OUT
2. Stecken Sie das Netzkabel in eine Wandsteck-
dose ein.
