Bezeichnung der teile und deren Funktionen

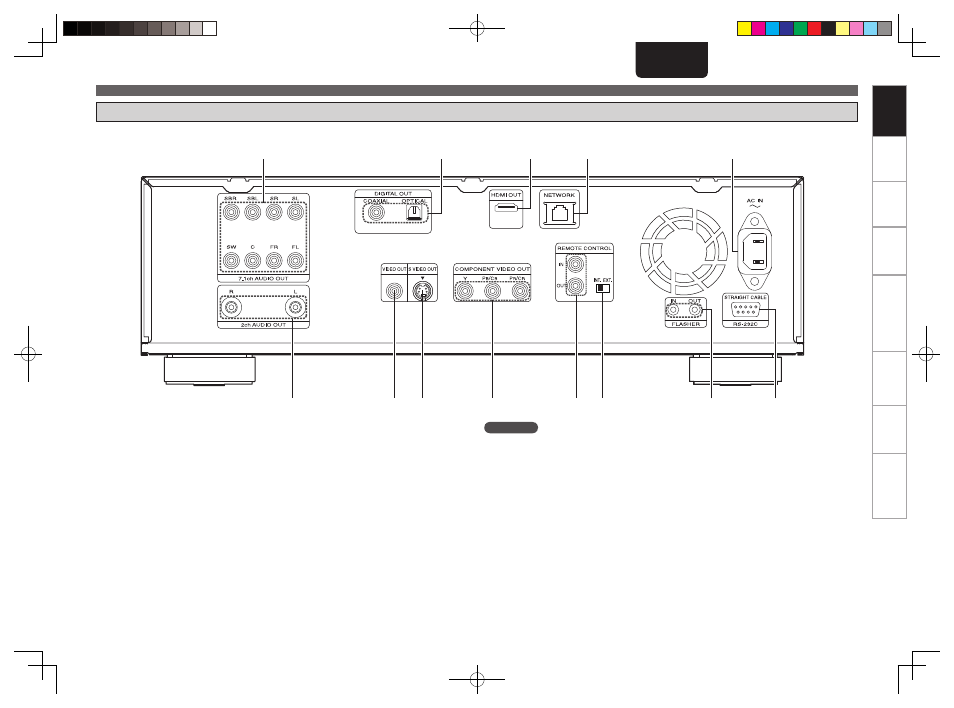

Rückseite
Lesen Sie hinsichtlich der hier nicht erklärten Anschlüsse die in den Klammern ( ) angegeben Seiten.
q
Q3
Q1
Q2
Q0
o
u
i
w
e
r
t
y
q
2ch AUDIO OUT-Anschlüsse ······················ (18)
Für in Multikanal aufgezeichnete Software
werden auf 2 Kanäle heruntergemischte
Analogsignale ausgegeben.
w
VIDEO OUT-Anschluss ······························· (18)
e
S VIDEO OUT-Anschluss ···························· (18)
r
COMPONENT VIDEO OUT-Anschlüsse ····· (18)
t
REMOTE CONTROL IN und OUT-Anschlüsse
····································································· (19)
y
EXTERNAL/INTERNAL-Schalter (INT. EXT.)
····································································· (19)
u
FLASHER IN/OUT-Buchse ·························· (19)
Erweiterungsbuchse zur späteren Nutzung.
i
RS-232C-Anschluss
Steueranschluss für eine Systemerweiterung.
o
AC-Eingang (AC IN) ···································· (20)
Q0
NETWORK-Anschluss ··························· (19, 20)
Q1
HDMI OUT-Anschlüsse ······························· (13)
Q2
DIGITAL OUT OPTICAL/
COAXIAL-Anschlüsse ································· (15)
Q3
7.1ch AUDIO OUT-Anschlüsse ··················· (16)
HINWEIS
Berühren Sie nicht die inneren Anschlusskontakte auf der Rückseite. Elektrostatische Entladung könnte
das Gerät beschädigen.
Stecken Sie nicht Ihren Finger oder Fremdkörper in die Lüfteröffnung. Dies kann zu Verletzungen oder
Geräteschäden führen.
Wenn ein Audio über einen DTS-HD 7.1-Kanal an HDMI oder einen analogen 7.1-Kanal Audio, und an
einen analogen 2-Kanal Audio ausgegeben wird, müssen Sie die folgenden Einstellungen vornehmen,
sodass das Audio korrekt auf ein analogen 2-Kanal Audio-Ausgabesignal herunter gemischt wird, wie
das vom Hersteller der Audioquelle und von DTS, Inc. angeben ist.
In “HDMI-Einstellungen” stellen Sie “Audio-Einstellungen” auf “2-Kanal”. (vSeite 24).
In “Audio-Einstellungen” stellen Sie “7.1-Kanal-Wiedergabe” auf “2-Kanal” (vSeite 25).
Falls “Audio-Einstellungen” im “HDMI-Einstellungen” und “7.1-Kanal-Wiedergabe” im “Audio-
Einstellungen” nicht auf “2-Kanal” oder “2-Kanal” eingestellt sind, wird analog 2-Kanal Audio über den
geräteeigenen Downmix ausgegeben.
Falls der Downmix von dem abweicht, den der Hersteller der Quelle und DTS, Inc. angeben.
•
•
•
•
•
